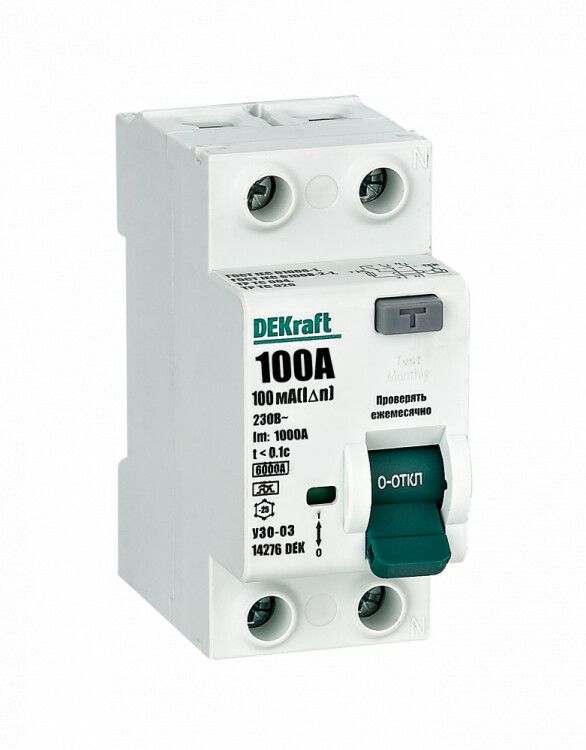

Выключатель дифференциальный (УЗО) УЗО-03 2п 100A 100мА тип A 6кА | 14276DEK DEKraft APC

Выключатель дифференциального тока УЗО 2P 100A 100мА тип A 6кА от бренда DEKraft - это электромеханическое устройство защитного отключения, предназначенное для обеспечения безопасности людей и оборудования при утечках тока. Артикул 14276dek соответствует серии УЗО-03 и подходит для установки в щитах с DIN-рейкой.

Назначение и область применения

Выключатель дифференциального тока УЗО 2P 100A 100мА тип A 6кА защищает от поражения электрическим током при контакте с поврежденной изоляцией или металлическими частями оборудования. Также предотвращает возгорание проводки из-за длительных утечек тока. Применяется в системах питания мощных потребителей: тепловых насосов, электрокотельных, промышленных станков, конвейеров, групп освещения и других нагрузок до 100 А.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазных сетях 220–240 В
• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток: 100 мА - срабатывает при утечке тока свыше 100 миллиампер
• Количество полюсов: 2 - перекрывает фазу и ноль одновременно
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей)
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Устойчивость к импульсам тока: 6 кА - выдерживает кратковременные скачки тока без выхода из строя
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 2 модуля - занимает 36 мм места на DIN-рейке
• Способ монтажа: на DIN-рейку - совместим со стандартными щитами

Совместимость и монтаж

Выключатель дифференциального тока УЗО 2P 100A 100мА тип A 6кА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние зажимы: вход - сверху, выход - снизу. Для правильной работы требуется подключение как фазы, так и нулевого провода. Нельзя использовать в сетях с TN-C (объединённым PEN-проводником); необходимо применять системы TN-S или TT. Монтаж допускается при температуре от -25C до +40C, что делает его подходящим для холодных помещений.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - отличается от электронных аналогов, которые могут не сработать при обрыве нуля. Отказоустойчивость подтверждена испытаниями на импульсы тока и долговременную нагрузку.

Преимущества

• Электромеханический принцип действия - надёжнее электронных УЗО при аварийных ситуациях
• Высокая отключающая способность (6 кА) - подходит для мест с высокой возможностью КЗ
• Работает при низких температурах - подходит для неотапливаемых щитовых
• Тип A - защищает от современных утечек, вызванных импульсными источниками питания (частотные преобразователи, LED-драйверы, зарядные устройства)
• Чёткая визуальная индикация состояния - рычаг легко определяет, включен ли прибор

Ограничения применения

• Не предназначено для использования в сетях TN-C - запрещено подключать к объединённому PEN-проводнику
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах без защиты
• Не является автоматическим выключателем - требует обязательной параллельной установки автомата на 100 А для защиты от перегрузки и КЗ
• 100 мА - слишком большой порог для защиты человека в жилых помещениях; рекомендовано для основной защиты группы, а не отдельных розеток

Примеры использования

• Защита всей группы мощных нагревательных приборов в котельной
• Щитовая на производстве с конвейерами и ЧПУ-станками
• Основное УЗО перед распределением по нескольким контурам в гараже или ангаре
• Обеспечение пожарной безопасности в щите на даче с электрическим отоплением

Практические советы

• Выбирая УЗО 2P 100A 100мА тип A 6кА, проверьте, чтобы автоматический выключатель на 100 А был установлен перед ним - он обеспечит защиту от перегрузки
• Используйте этот прибор как главный УЗО в щите, а для розеточных групп - более чувствительные (10–30 мА)
• Перед первым включением обязательно протестируйте кнопкой “T” - при исправном устройстве оно должно отключиться
• Не устанавливайте рядом с источниками сильных помех (варочные поверхности, инверторы) - это может вызвать ложные срабатывания
• При использовании в условиях низких температур - убедитесь, что щит герметичен, но не полностью герметичен, чтобы избежать конденсата
