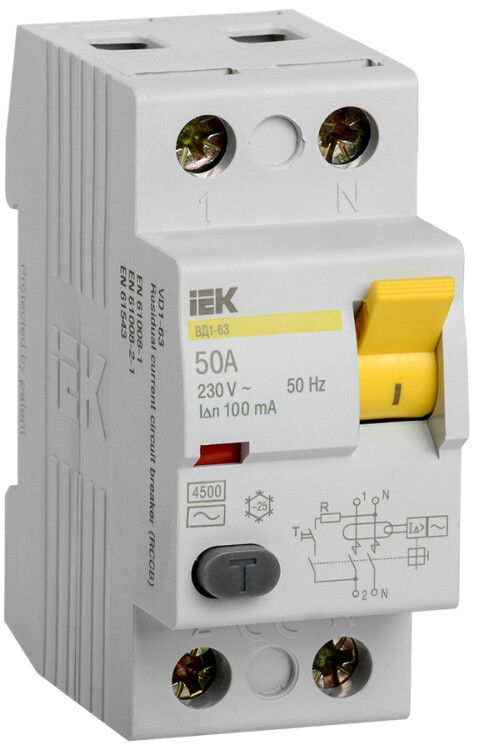

Выключатель дифференциальный (УЗО) ВД1-63 2п 50А 100мА тип AC | MDV10-2-050-100 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 100 мА тип AC ВД1-63 от IEK предназначен для защиты людей от удара током и предотвращения пожаров из-за утечек электричества. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-050-100 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 100 мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой проводкой или оборудованием. Он реагирует на утечку тока в землю - даже малую, в 100 миллиампер - и отключает питание быстрее, чем человек успевает получить травму. Также снижает риск возгорания из-за длительных утечек, которые не вызывают срабатывания обычных автоматических выключателей. Применяется в жилых домах, офисах, производственных помещениях, где есть группы розеток, водонагреватели, бассейны, насосы и другое оборудование повышенной опасности.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока - подходит для однофазных сетей в России и странах СНГ.
• Номинальный ток: 50 А - позволяет подключать нагрузку мощностью до 11,5 кВт (при 230 В).
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам выше этого значения; выбран для защиты оборудования и профилактики пожаров, а не для максимальной безопасности человека (для человеческой защиты чаще используют 30 мА).
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не сработает на постоянный или импульсный ток утечки.
• Количество полюсов: 2 - отключает одновременно фазу и ноль, что обеспечивает безопасную коммутацию.
• Отключающая способность при КЗ: 3 кА - выдерживает кратковременные перегрузки при коротком замыкании, но не является автоматическим выключателем.
• Устойчивость к импульсным токам: 0,25 кА - сохраняет работоспособность после слабых скачков напряжения (например, от работы двигателей).
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартная установка в щитках.
• Количество модулей: 2 - занимает два стандартных места на рейке.
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов большого сечения, используемых в силовых линиях.
• Степень защиты IP20 - защищён от прикосновения пальцев и крупных предметов, но не герметичен; требует установки внутри закрытого распределительного шкафа.
• Глубина монтажа: 74 мм - необходимо предусмотреть место в щите для задней части устройства.
• Конструктивный размер: 36 мм - ширина корпуса, важна при планировании компоновки щита.
• Диапазон температур: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможными колебаниями влажности.
• Срок службы: 15 лет - при условии правильной эксплуатации и отсутствия аварийных ситуаций.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 100 мА тип AC ВД1-63 устанавливается исключительно на DIN-рейку в электрощитах. Для подключения используется верхняя и нижняя клеммы - вход и выход соответственно. Подключение выполняется медными проводами сечением до 35 мм2. Обязательно соблюдайте полярность: L и N должны быть правильно соединены. УЗО не содержит внутреннюю защиту от перегрузок и коротких замыканий - его обязательно следует использовать в паре с автоматическим выключателем на 50 А. Монтаж рекомендуется выполнять при отключенном питании. После установки проверьте тестовой кнопкой «T» - она должна вызвать немедленное отключение.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 50 А 100 мА тип AC ВД1-63 сертифицирован согласно ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствует требованиям к устройствам защитного отключения для систем TN-S и TT. Наличие отметки «Рекомендованный проектный ассортимент» указывает на то, что изделие одобрено для массового использования в проектах энергообеспечения объектов недвижимости и производства.

Преимущества

• Не требует внешнего питания - работает за счёт дифференциального тока, поэтому остаётся функциональным даже при отключении сети.
• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения.
• Широкий модельный ряд в серии KARAT - можно легко найти аналоги на другие токи и чувствительности.
• Фиксация в положении “OFF” при срабатывании - наглядно показывает причину отключения.
• Цветовая маркировка контактных групп - упрощает диагностику и обслуживание.

Ограничения применения

• Не применяется в сетях с постоянным током утечки - не среагирует на утечки от выпрямителей, LED-драйверов, компьютеров и других современных устройств с импульсными источниками питания.
• 100 мА - слишком большой порог для защиты человека от поражения током; для ванных комнат, детских помещений, мест с высокой влажностью требуется УЗО на 30 мА.
• IP20 - нельзя устанавливать во влажных, открытых или пыльных средах без дополнительной защиты (корпуса IP54+).
• Не предназначена для защиты одного прибора - всегда используется в качестве группового устройства на несколько ответвлений.
• Не подходит для IT-систем (изолированных сетей) - требуют специальных решений.

Примеры использования

• Защита всей группы розеток на кухне, в гостиной или в мастерской.
• Обеспечение безопасности контура для водонагревателя, стиральной машины или теплого пола.
• Щитовое УЗО для всего этажа квартиры или небольшого офиса, когда основная задача - предотвратить пожар, а не гарантировать абсолютную защиту человека.
• Подключение к трёхфазному щиту через три таких УЗО (по одному на каждую фазу) для защиты каждой однофазной линии.

Практические советы

• Выбирая между 30 мА и 100 мА - помните: 30 мА спасает жизнь, 100 мА спасает здание. Для дома лучше сочетать оба типа.
• Проверяйте УЗО ежемесячно кнопкой «Test». Отказ от этой процедуры делает защиту бесполезной.
• Не устанавливайте этот УЗО перед другими УЗО - он будет маскировать сбои в нижестоящих цепях. Лучшая практика: последовательная схема - главный УЗО 100 мА, затем групповые 30 мА.
• При использовании с длинными кабельными линиями (более 50 метров) увеличивается естественная утечка - возможно ложное срабатывание. В таком случае стоит выбрать УЗО с временной задержкой (тип S), но ВД1-63 её не имеет.
• При сборке щита учтите глубину 74 мм - не забудьте оставить свободное пространство за устройством для проводов и вентиляции.
