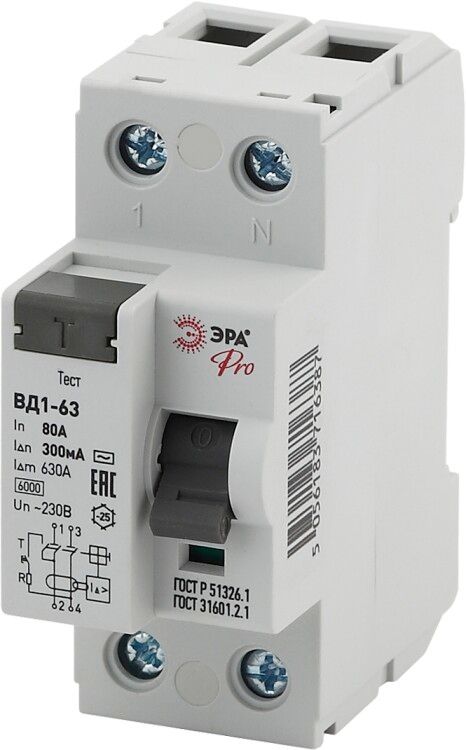

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-63 ВД1-63 1P+N 80А 300мА Pro | Б0031902 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 1P+N/2P 80А 300мА NO-902-63 от бренда ЭРА предназначено для обеспечения безопасности людей и оборудования за счет быстрого отключения цепи при утечке тока. Это надежное эл-механическое УЗО без внешнего питания, подходящее для установки в распределительных щитах жилых, промышленных и коммерческих объектах.

Назначение и область применения

УЗО эл-механическое ВД1-63 1P+N/2P 80А 300мА NO-902-63 защищает от поражения электрическим током при контакте с токоведущими частями и предотвращает пожары, вызванные утечками тока на землю. Отличается от автоматических выключателей тем, что не защищает от перегрузок и коротких замыканий - эти функции должны обеспечивать другие устройства, например, автоматы. Применяется в сетях переменного тока 230 В, где требуется повышенная безопасность: в ванных комнатах, кухнях, на производстве, в офисах, на стройплощадках.

Технические характеристики

• Тип: эл-механическое УЗО (не требует внешнего питания)
• Номинальный ток: 80 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке тока выше этой величины
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Количество полюсов: 2P (два полюса: фаза + ноль)
• Способ монтажа: DIN-рейка 35 мм
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 66 мм - важно при планировании корпуса щита
• Площадь сечения провода: 1–25 мм2 - совместим с большинством медных кабелей
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от воды и пыли
• Рабочая температура: от -25C до +40C - подходит для холодных помещений, но не для открытых площадок
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки напряжения
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыленности

Совместимость и монтаж

УЗО эл-механическое ВД1-63 1P+N/2P 80А 300мА NO-902-63 устанавливается на стандартную DIN-рейку. Подключение выполняется через верхние и нижние клеммы: вход - сверху, выход - снизу. Обязательно подключать оба полюса (фаза и ноль), так как устройство контролирует разницу между токами в них. Для правильной работы необходимо использовать качественную изоляцию и плотно затягивать клеммы. Нельзя использовать с системами TN-C - требуется отдельный PE-проводник (TN-S или TT). Совместимо с любыми автоматическими выключателями, установленными перед ним по току.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность устройств защитного отключения. Эл-механическая конструкция гарантирует работу даже при отсутствии напряжения в сети - важное преимущество в аварийных ситуациях. Устройство прошло проверку на механическую прочность и долговечность: рассчитано на более чем 10 000 операций включения/отключения.

Преимущества

• Не зависит от внешнего питания - работает при любом состоянии сети, включая обрыв нуля
• Высокая надежность благодаря эл-механической схеме - меньше отказов, чем у электронных аналогов
• Подходит для мощных нагрузок - номинал 80 А позволяет применять в промышленных и крупных бытовых щитах
• Устойчиво к кратковременным импульсным токам - снижает риск ложных срабатываний
• Простота диагностики - при срабатывании рычажок остается в положении “OFF”, легко определить причину отключения

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Работает только с переменным током утечки (AC) - не подходит для цепей с постоянным током или смешанным током (например, с преобразователями частоты)
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметичные щиты)
• Не рекомендуется для использования при температуре ниже -25C или выше +40C - возможны сбои в работе
• Не предназначен для систем TN-C - требует наличия отдельного защитного проводника (PE)

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щитовая на производстве: питание станков, насосов, конвейеров с высокой нагрузкой
• Общественные здания: кухни, душевые, медицинские пункты
• Автомобильные сервисы и мастерские с использованием сварочных аппаратов
• Жилые дома с электрическими плитами и теплыми полами

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (80 А) соответствует нагрузке вашей группы - не используйте его для маломощных цепей (например, освещения), чтобы не переплачивать
• Проверьте посадочные размеры: глубина 66 мм и ширина 2 модуля - учтите это при компоновке щита
• После монтажа всегда тестируйте кнопкой “T” - она имитирует утечку тока и проверяет работоспособность
• Не устанавливайте несколько УЗО на одну группу без координации - это может привести к селективности и ложным отключениям
• Для максимальной безопасности применяйте УЗО эл-механическое ВД1-63 1P+N/2P 80А 300мА NO-902-63 в паре с автоматом на 80 А - так вы получите комплексную защиту
