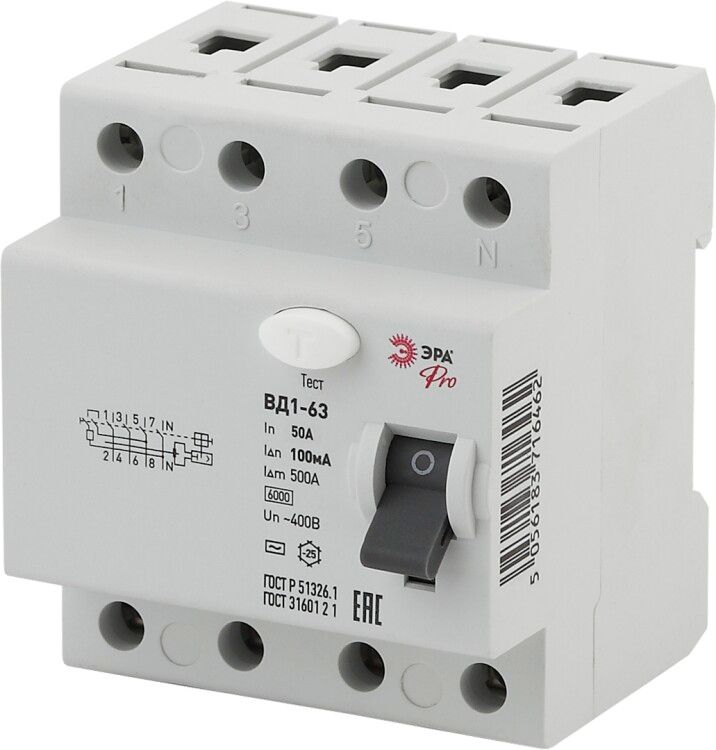

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-71 ВД1-63 3P+N 50А 100мА Pro | Б0031910 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 3P+N/4P 50А 100мА NO-902-71 от бренда ЭРА предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это электромеханическое устройство работает без внешнего питания и надёжно функционирует в промышленных и коммерческих сетях с напряжением до 400 В.

Назначение и область применения

УЗО ВД1-63 3P+N/4P 50А 100мА NO-902-71 защищает от опасного тока утечки, который возникает при повреждении изоляции, пробое оборудования или прикосновении человека к токоведущим частям. Устройство не защищает от перегрузок и коротких замыканий - для этого требуется установить автоматический выключатель перед ним. Применяется в трёхфазных цепях с нулевым проводом: на входе распределительных щитов, у групповых линий мощных станков, насосов, конвейеров, систем вентиляции и других промышленных нагрузок.

Технические характеристики

• Номинальный ток: 50 А - допустимый постоянный ток через устройство без срабатывания
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при превышении этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 380–400 В
• Количество полюсов: 4 (3P+N) - защищает три фазы и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки тока до 250 А
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды
• Рабочая температура: от -25C до +40C - подходит для помещений с нормальным микроклиматом
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного места внутри щита
• Сечение провода: 1–25 мм2 - совместим с медными жилами указанного диапазона
• Частота: 50 Гц - предназначено для сетей с промышленной частотой
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (нет пыли, влаги, металлической стружки)

Совместимость и монтаж

УЗО ВД1-63 3P+N/4P 50А 100мА NO-902-71 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется согласно схеме на корпусе: фазы L1, L2, L3 и ноль N подводятся к верхним клеммам, нагрузка - к нижним. Ноль обязательно проходит через устройство - его отключение необходимо для корректной работы дифференциальной защиты. Для правильной работы требуется, чтобы все фазы и ноль были подключены. Не рекомендуется использовать в цепях с постоянным током утечки или частыми импульсами - устройство не реагирует на них.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Конструкция исключает самопроизвольное включение после срабатывания - для восстановления питания требуется вручную перевести рычаг в положение «ON». Отсутствие внутреннего электронного питания делает устройство работоспособным даже при отключении напряжения в сети. Механизм срабатывания основан на дифференциальном трансформаторе и механическом расцепителе - это обеспечивает отказоустойчивость и долгий срок службы.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает при любых условиях
• Высокая механическая износостойкость - более 10 000 операций включения/отключения
• Надёжное срабатывание при 100 мА - оптимальная чувствительность для защиты от пожаров и поражения током
• Совместим с большинством стандартных щитов благодаря компактной глубине (66 мм) и модульной ширине (4M)
• Не требует обслуживания - полностью герметичная конструкция

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата в цепи
• Работает только с переменным током утечки (AC); не реагирует на постоянный или пульсирующий ток
• Не подходит для открытых площадок, сырых помещений или мест с высокой запылённостью - степень защиты IP20 недостаточна
• Не применяется в цепях с частыми импульсными помехами (например, частотные преобразователи) - возможны ложные срабатывания
• Требуется точное соблюдение полярности подключения нуля - неверное подключение нарушает защиту

Примеры использования

• Защита группы мощных станков на производстве (ток 50 А, трёхфазное питание)
• Щитовая защита для торгового центра, где есть много силовой аппаратуры
• Линия питания системы вентиляции с двигателями 380 В
• Подключение к щиту с несколькими группами освещения и розеток, где важна противопожарная защита

Практические советы

• Выбирая УЗО ВД1-63 3P+N/4P 50А 100мА NO-902-71, проверьте, что суммарный ток всех подключенных нагрузок не превышает 50 А
• Обязательно используйте автомат с номиналом 50 А или ниже перед этим УЗО - он будет защищать от КЗ и перегрузки
• При монтаже в щите учтите глубину устройства - 66 мм. Убедитесь, что за ним достаточно свободного пространства
• Не подключайте ноль от другого УЗО - каждый ноль должен быть привязан только к своему устройству
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - она имитирует утечку тока и проверяет механизм
• Если в объекте есть частотные преобразователи, сварочные аппараты или ИБП - рассмотрите возможность применения УЗО типа B вместо AC
