Выключатель дифференциальный (УЗО) ВД1-63 4п 50А 30мА тип AC GENERICA | MDV15-4-050-030 IEK

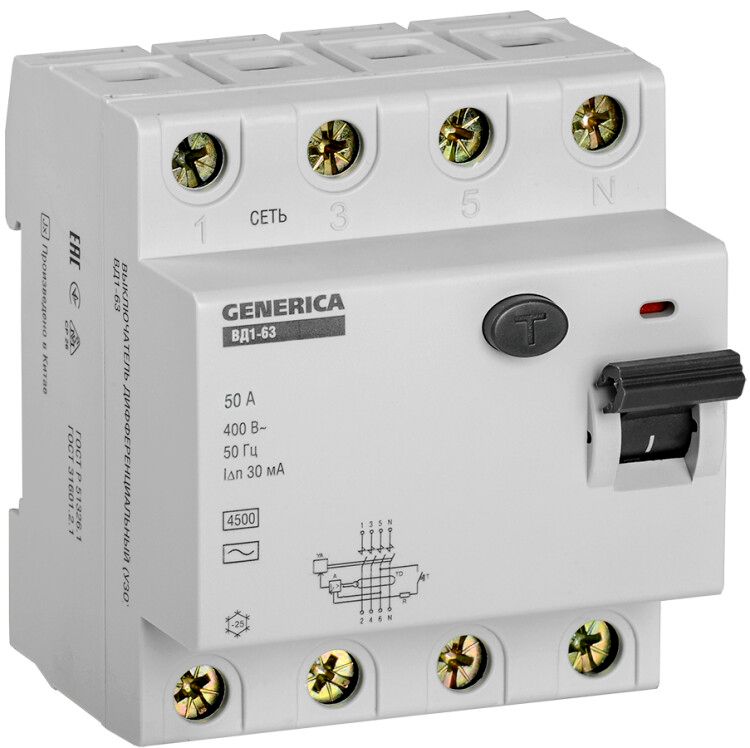

Выключатель дифференциального тока (УЗО) ВД1-63 4 полюса 50А 30мА тип AC от GENERICA - устройство для защиты людей от поражения электрическим током при утечках в сетях переменного тока. Подходит для установки в распределительных щитах с DIN-рейкой, особенно там, где требуется высокая надёжность и совместимость с оборудованием IEK.

Назначение и область применения

УЗО ВД1-63 4 полюса 50А 30мА тип AC предназначено для автоматического отключения цепи при возникновении дифференциального тока - то есть когда часть тока утекает не через ноль, а через землю, например, через человека или повреждённую изоляцию. Устройство не защищает от перегрузок или коротких замыканий - для этого нужны автоматы. Применяется в трёхфазных сетях 400 В, где важна безопасность: промышленные станки, насосные станции, системы вентиляции, кухонные комплексы, объекты с повышенной влажностью (бани, бассейны, производственные цеха).

Технические характеристики

• Номинальный ток: 50 А - максимальная нагрузка, которую устройство может проводить постоянно без срабатывания;
• Номинальный дифференциальный ток: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключится за время менее 0,3 секунды;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для бытовых и промышленных сетей);
• Напряжение: 400 В - рассчитан на трёхфазные сети с нулём (TN-S, TN-C-S);
• Отключающая способность при КЗ: 4,5 кА - способность выдерживать и отключать ток короткого замыкания до этой величины;
• Устойчивость к импульсным токам: 0,25 кА - выдерживает кратковременные скачки тока, например, от запуска двигателей;
• Частота: 50 Гц - работает в стандартных российских сетях;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Монтаж: DIN-рейка, занимает 4 модуля (72 мм ширины), глубина установки - 75 мм;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80%;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном тестировании кнопкой “T”.

Совместимость и монтаж

УЗО ВД1-63 4 полюса 50А 30мА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно: - подводить фазы L1–L3 и ноль N к соответствующим клеммам, указанным на корпусе; - не путать вход и выход - ток должен проходить через УЗО в направлении, указанном стрелками; - после монтажа обязательно проверить работу кнопкой “T”, расположенной на лицевой панели. Устройство совместимо с автоматическими выключателями серии IEK IEC60947-2 и другими устройствами, установленными на DIN-рейке. Не рекомендуется использовать с источниками постоянного тока, частотными преобразователями или генераторами с искажённой формой сигнала - возможны ложные срабатывания.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ R 51326.1-2019 и МЭК 61009-1. Электронный тип устройства требует наличия напряжения питания для работы - при отключении всей сети УЗО не будет функционировать, даже если утечка произойдёт. Это отличает его от механических УЗО, которые работают автономно. Наличие кнопки “T” позволяет ежемесячно проверять исправность без специнструментов.

Преимущества

• Высокая точность срабатывания при 30 мА - оптимально для защиты жизни человека;
• Четыре полюса обеспечивают полную изоляцию всех проводников, включая ноль - снижает риск пробоя;
• Изготовлено по технологии GENERICA, что гарантирует соответствие качественным стандартам IEK;
• Долгий срок службы - 15 лет - при условии периодической проверки;
• Компактный размер (4 модуля) экономит место в щите.

Ограничения применения

• Не применяется в сетях с постоянным током или сложной формой тока (например, с частотными преобразователями, ИБП, LED-драйверами с PFC) - возможны ложные срабатывания или отказ;
• Не обеспечивает защиту от перегрузок и коротких замыканий - необходимо сочетание с автоматическим выключателем;
• IP20 не допускает установку во влажных местах без дополнительной защиты (коробки, шкафа);
• Электронный тип зависит от напряжения - при отключении питания в щите УЗО не сможет сработать даже при наличии утечки;
• Не рекомендовано применение в системах IT (изолированная нейтраль) - несовместим с принципом работы.

Примеры использования

• Защита группы розеток в цеху с металлообрабатывающими станками;
• Щитовая группа для кухонного оборудования в ресторане;
• Подключение трёхфазного насоса в канализационной станции;
• Обеспечение безопасности в административных зданиях - групповые УЗО на этажах.

Практические советы

• Выбирая УЗО ВД1-63, убедитесь, что номинальный ток автомата перед ним равен или меньше 50 А - иначе он не успеет сработать первым при перегрузке;
• При использовании нескольких УЗО в одном щите - используйте селективные (времязадержанные) устройства выше по иерархии, чтобы избежать массового отключения;
• Проверяйте работу кнопкой “T” хотя бы один раз в месяц - это единственный способ удостовериться, что устройство живо;
• При монтаже не затягивайте клеммы слишком сильно - можно повредить медные контакты внутри;
• Артикул mdv15-4-050-030 - это внутренний код производителя; при заказе используйте полное название: Выключатель дифференциального тока (УЗО) ВД1-63 4 полюса 50А 30мА тип AC.
