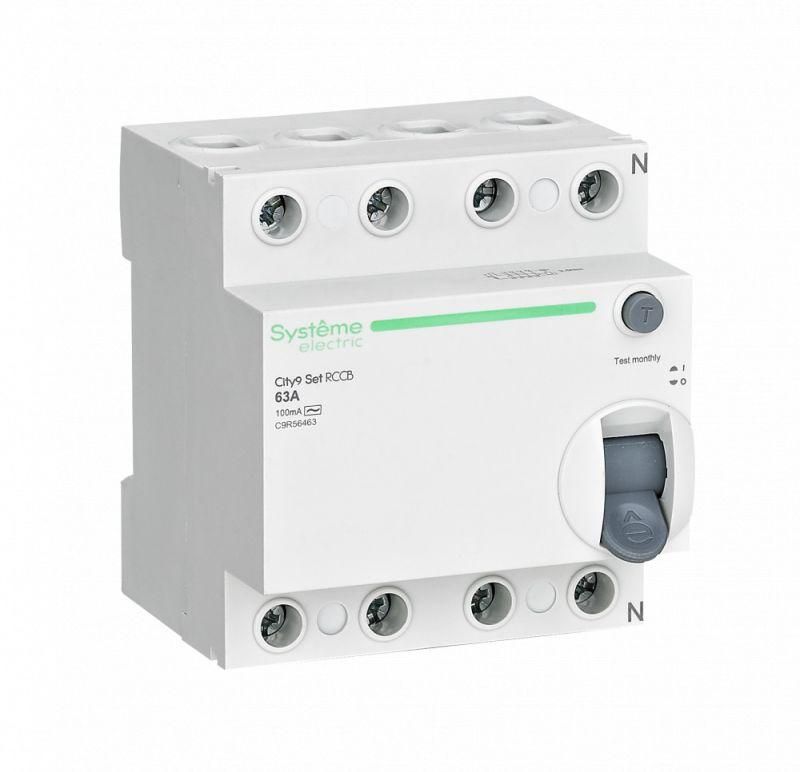

Выключатель дифференциального тока (УЗО) 4п 63А 100мА тип AC City9 Set 400В SE C9R56463 APC

Выключатель дифференциального тока 4 полюса 63 А 100 мА тип AC 400 В от бренда Systeme Electric (артикул c9r56463) предназначен для защиты людей от поражения электрическим током в трёхфазных сетях 400 В. Это электромеханическое УЗО серии City9 SET, надёжно работающее даже при перебоях в питании.

Назначение и область применения

Этот выключатель дифференциального тока защищает от поражения электрическим током при прямом или косвенном прикосновении к токоведущим частям. Он реагирует на утечку тока более 100 мА и автоматически отключает цепь. Подходит для установки в распределительных щитах объектов с трёхфазным питанием: производственные участки, насосные станции, торговые центры, офисные здания. Особенно эффективен там, где есть мощные электродвигатели, нагревательные элементы или другая техника, создающая помехи в сети.

Технические характеристики

• Номинальное напряжение: 400 В (работает в трёхфазной сети 400 В между фазами)
• Номинальный ток: 63 А - максимальный постоянный ток, который аппарат может проводить без повреждений
• Дифференциальный ток (утечка): 100 мА - чувствительность срабатывания; при превышении этого значения происходит отключение
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на постоянный или импульсный
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность при КЗ: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к высокочастотным скачкам напряжения (например, от грозовых разрядов)
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 45 мм - требует свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; применяется только во внутренних помещениях

Совместимость и монтаж

Выключатель дифференциального тока 4 полюса 63 А 100 мА тип AC 400 В монтируется на стандартную DIN-рейку шириной 35 мм. Подключение возможно как сверху, так и снизу - удобно при компактной сборке щита. Все клеммы закрыты и имеют защиту от случайного прикосновения. Для правильного подключения важно соблюдать полярность: фазы L1–L3 и ноль N должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать этот аппарат в однофазных сетях 230 В - он рассчитан исключительно на 400 В.

Безопасность и стандарты

Изделие соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция обеспечивает работу без внешнего питания - даже при отключении напряжения в сети УЗО продолжает функционировать. Кнопка «T» позволяет ежемесячно проверять исправность устройства: при её нажатии моделируется утечка тока, и аппарат должен отключиться.

Преимущества

• Электромеханический принцип работы - не зависит от наличия напряжения в сети, работает при любых условиях
• Защита всех четырёх проводников (три фазы + ноль) - предотвращает опасные потенциалы на нулевом проводе
• Высокая отключающая способность (6 кА) - подходит для мест с большими токами КЗ
• Совместимость с системами TN-S и TT - универсальное решение для промышленных и коммерческих объектов
• Безопасные клеммы - снижают риск травм при обслуживании

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, с преобразователями частоты, ИБП, LED-драйверами) - тип AC не реагирует на пульсирующий или постоянный ток
• Не используется в открытых или влажных помещениях - степень защиты IP20 не допускает воздействия воды и пыли
• Не заменяет автоматический выключатель - требуется параллельная установка АВ для защиты от перегрузок и КЗ
• Не рекомендован для бытовых однофазных цепей - слишком большой номинальный ток (63 А) и лишние полюсы

Примеры использования

• Щитовая на производстве: защита группы станков с трёхфазными двигателями
• Распределительный щит торгового центра: защита освещения, HVAC и розеточных групп
• Насосная станция: защита насосов и управления от утечек через изолированные кабели
• Объекты с глубоким заземлением (система TT): обеспечение уровня безопасности выше, чем у обычных УЗО 30 мА

Практические советы

• Перед монтажом проверьте соответствие нагрузки: суммарный ток всех подключённых потребителей не должен превышать 63 А
• Убедитесь, что DIN-рейка жёстко закреплена - вибрации могут вызывать перегрев контактов
• Проверяйте работу кнопкой «T» хотя бы один раз в месяц - особенно после ремонтных работ
• Если в вашей сети есть частотники, светодиодные светильники или зарядные устройства - выбирайте УЗО типа A или B, а не AC
• При установке в щите оставьте минимум 80 мм свободного пространства перед аппаратом для доступа к клеммам
