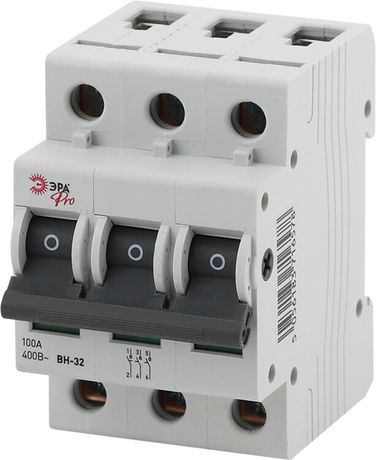

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3P 100A NO-902-93 Pro| Б0031917 | ЭРА

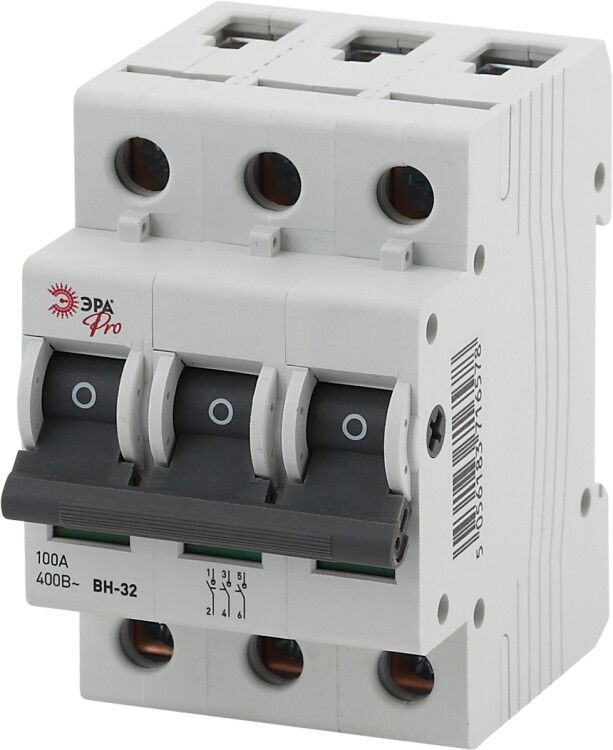

Выключатель нагрузки ВН-32 3P 100A NO-902-93 от ЭРА предназначен для безопасного включения, отключения и разъединения цепей с током до 100 А в распределительных щитах. Этот аппарат сочетает функции главного выключателя и разъединителя, обеспечивая надёжную коммутацию и физическое отключение цепи - важное требование для обслуживания и ремонта электроустановок.

Назначение и область применения

Выключатель нагрузки ВН-32 3P 100A NO-902-93 используется для ручного управления трёхфазными цепями переменного тока. Он применяется там, где требуется не только отключить нагрузку, но и гарантированно разорвать цепь для безопасности персонала - например, перед техобслуживанием оборудования. Подходит для установки в силовые щиты на объектах промышленного, торгового и жилищного назначения: станках, насосных группах, системах вентиляции, конвейерах.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 100 А - постоянная рабочая нагрузка
• Номинальное напряжение: 400 В - для сетей 380/400 В
• Номинальное напряжение изоляции: 660 В - запас прочности против перенапряжений
• Номинальная отключающая способность: 2000 кА - способен выдерживать сверхтоки при КЗ
• Условный ток короткого замыкания: 100 кА - гарантирует сохранность при аварии
• Род тока: переменный (AC)
• Номинальная мощность при 400 В: 69 кВт - максимальная нагрузка для трёхфазной сети
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды; подходит только для внутренней установки
• Тип управления: рычажковый - удобный механический привод для ручного оперирования
• Способ монтажа: на DIN-рейку - совместим с большинством стандартных щитов
• Ширина: 54 мм (3 модуля) - компактная занимаемая площадь
• Габариты корпуса: 77×81×54 мм
• Глубина монтажа: 71,5 мм - важно при проектировании глубины шкафа
• Количество НО контактов: 3 - три нормально открытых контакта для сигнализации или блокировок
• Наличие блокировки: да - позволяет заблокировать рычаг в положении «выкл» для предотвращения случайного включения
• Наличие оси-переходника: да - можно установить замок или пломбу через дополнительный механизм
• Цвет управляющего элемента: серый - соответствует промышленному дизайну

Совместимость и монтаж

Выключатель нагрузки ВН-32 3P 100A NO-902-93 монтируется на DIN-рейку типа TS35. Для подключения используются болтовые зажимы - провода зачищаются и затягиваются гаечным ключом. Учитывайте глубину монтажа 71,5 мм - она должна укладываться в свободное пространство щита. Благодаря ширине 3 модуля, он легко помещается в типовые распределительные щиты. Ось-переходник позволяет установить внешний замок или пломбу - это необходимо для соблюдения правил техники безопасности при работе с оборудованием.

Безопасность и стандарты

Выключатель нагрузки ВН-32 3P 100A NO-902-93 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств разъединителей. Его конструкция исключает самопроизвольное включение благодаря наличию механической блокировки. IP20 не допускает использование во влажных или пыльных средах - применение вне закрытых щитов недопустимо. Блокировка и наличие физического разрыва обеспечивают соответствие нормам по энергобезопасности при проведении ремонтных работ.

Преимущества

• Объединяет функции выключателя и разъединителя - экономит место в щите
• Механическая блокировка повышает безопасность при обслуживании
• Высокая отключающая способность (2000 кА) обеспечивает надёжность даже при серьёзных КЗ
• Компактные размеры и стандартизованный монтаж на DIN-рейку упрощают сборку
• Наличие НО контактов позволяет использовать его в цепях автоматизации и сигнализации

Ограничения применения

• Не предназначен для частого включения-отключения - не имеет дугогашения, рассчитан на редкие операции
• IP20 - нельзя использовать в помещениях с высокой влажностью, пылью или на улице
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ самостоятельно, требует защиты с помощью автоматических выключателей или предохранителей
• Не подходит для работы с постоянным током - только переменный ток (AC)

Примеры использования

• Главная коммутирующая точка в распределительном щите цеха - отключение питания всего участка перед плановым обслуживанием
• Изолирующий рубильник перед частотным преобразователем - обеспечение физического разрыва цепи
• Разъединитель в щите системы вентиляции - безопасное отключение вентиляторов для ремонта
• Центральный выключатель в торговом центре - управление питанием группы оборудования

Практические советы

• Выбирая этот выключатель, проверьте, что ваш щит имеет достаточную глубину - минимум 72 мм
• При использовании блокировки обязательно используйте пломбы или замки - это обязательное условие для работ по ТБ
• Не путайте с автоматическими выключателями - ВН-32 не защищает от перегрузок, нужен дополнительный автомат
• При монтаже затягивайте болты равномерно - переусердствовать нельзя, чтобы не повредить контактные поверхности
• Для подключения используйте медные провода сечением 16–35 мм2 - оптимальный диапазон для 100 А
• Проверяйте целостность контактов после нескольких десятков операций - особенно в условиях повышенной вибрации
