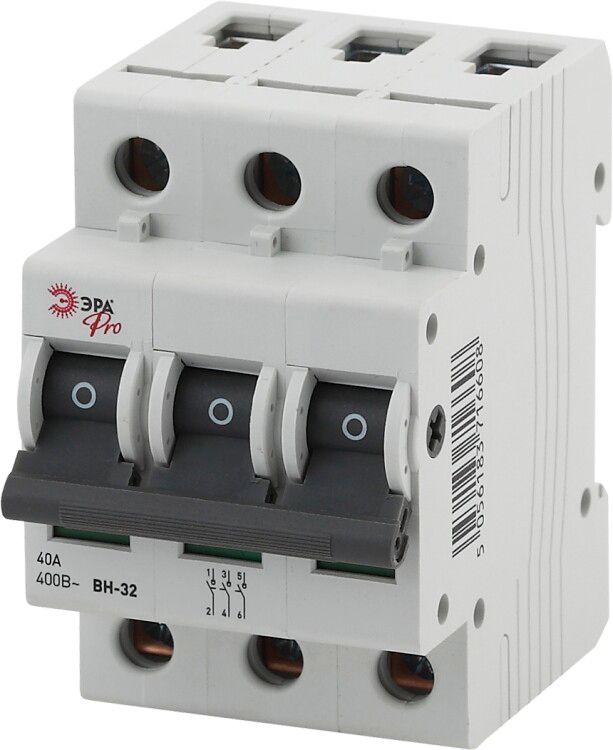

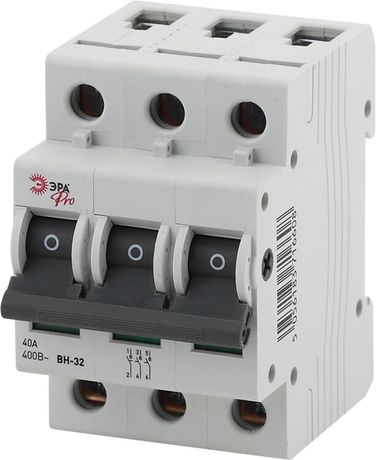

Выключатель нагрузки Pro NO-902-96 ВН-32 3P 40A | Б0031920 ЭРА

Выключатель нагрузки 3-полюсный 40А ВН-32 NO-902-96 от ЭРА предназначен для безопасного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Этот выключатель-разъединитель сочетает функции коммутации и изоляции, что делает его надёжным решением для промышленной автоматизации и энергообеспечения.

Назначение и область применения

Выключатель нагрузки 3-полюсный 40А ВН-32 NO-902-96 используется для ручного включения и отключения электрических цепей при рабочих токах до 40 А. Он обеспечивает физическое разъединение цепи - необходимое условие для обслуживания и ремонта оборудования. Применяется в качестве основного или дополнительного средства отключения в распределительных щитах, на входе в оборудование, на участках с высокой частотой операций включения-выключения.

Подходит для установки в системах питания: станков, насосов, компрессоров, конвейеров, тепловых аппаратов и других трёхфазных потребителей с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В переменного тока
• Отключающая способность: 800 кА - способность выдерживать кратковременные сверхтоки при КЗ (не является током отключения, а указывает на механическую устойчивость)
• Коммутируемая мощность: 16 кВт - максимальная активная мощность, которую можно безопасно отключать при 400 В
• Тип подключения: болтовое - зажимы для проводов фиксируются гайками, требует предварительной зачистки жил
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытые щиты
• Тип элемента управления: рычажковый - удобный для ручного управления, визуально показывает положение (ВКЛ/ОТКЛ)
• Установка в распределительный щит: да - монтируется на DIN-рейку
• Ширина: 3 модуля - занимает 54 мм по стандарту DIN
• Глубина монтажа: 71,5 мм - требуется свободное пространство за щитом
• Материал корпуса: пластик - не проводящий, устойчив к воздействию окружающей среды внутри щита
• НО контакты: 3 - три нормально открытых контакта, которые замыкаются при включении
• НЗ контакты: 0 - нет вспомогательных контактных групп

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 40А ВН-32 NO-902-96 совместим с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительном щите с учётом глубины 71,5 мм - необходимо предусмотреть зазор между задней стенкой шкафа и устройством. Подключение выполняется через болтовые зажимы: рекомендуется использовать медные многожильные или одножильные провода сечением 1,5–16 мм2. Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения.

Обратите внимание: устройство не имеет встроенной защиты от перегрузки или КЗ - его следует применять в паре с автоматическим выключателем или предохранителем.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Отличается повышенной механической прочностью и долговечностью контактов благодаря качественным материалам. Однако IP20 не допускает использование вне герметичных щитов - риск поражения током при открывании шкафа остаётся, поэтому работы должны выполнять квалифицированные специалисты.

Преимущества

• Чёткая визуальная индикация состояния (ВКЛ/ОТКЛ) - позволяет быстро определить состояние цепи без тестера
• Надёжное болтовое соединение - минимизирует нагрев и окисление контактов
• Компактная конструкция (3 модуля) - экономит место в щите
• Совмещённая функция: коммутация + разъединение - снижает количество компонентов в схеме
• Произведено ЭРА - известный российский бренд с контролируемым качеством сборки

Ограничения применения

• Не предназначена для частого включения-отключения под нагрузкой более 16 кВт - возможен износ контактов
• Не работает как автоматический выключатель - не отключает при перегрузке или КЗ
• IP20 исключает применение во влажных, пыльных или наружных условиях
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или блокировку
• Не подходит для цепей с высокой индуктивной составляющей (например, большие двигатели без пускателя)

Примеры использования

• Главный выключатель перед группой станков в цехе
• Разъединитель на входе в щит освещения производственного помещения
• Ручной отсекатель для обслуживания системы вентиляции
• Компонент в щите управления насосной станцией

Практические советы

• Выбирая выключатель нагрузки 3-полюсный 40А ВН-32 NO-902-96, убедитесь, что ваша нагрузка не превышает 16 кВт и 40 А - иначе используйте автоматический выключатель
• При монтаже затягивайте болты равномерно и с усилием, указанном в инструкции - переусиливать нельзя, чтобы не повредить контактную группу
• Проверяйте температуру контактов после первых 10–20 включений - если есть нагрев выше 40 C, значит, плохой контакт или недостаточное сечение провода
• Для безопасности всегда устанавливайте этот выключатель в паре с автоматом - он лишь обеспечивает видимое разъединение, а не защиту
• При замене устройства сохраняйте порядок подключения фаз - не меняйте местами L1, L2, L3, особенно если система чувствительна к чередованию
