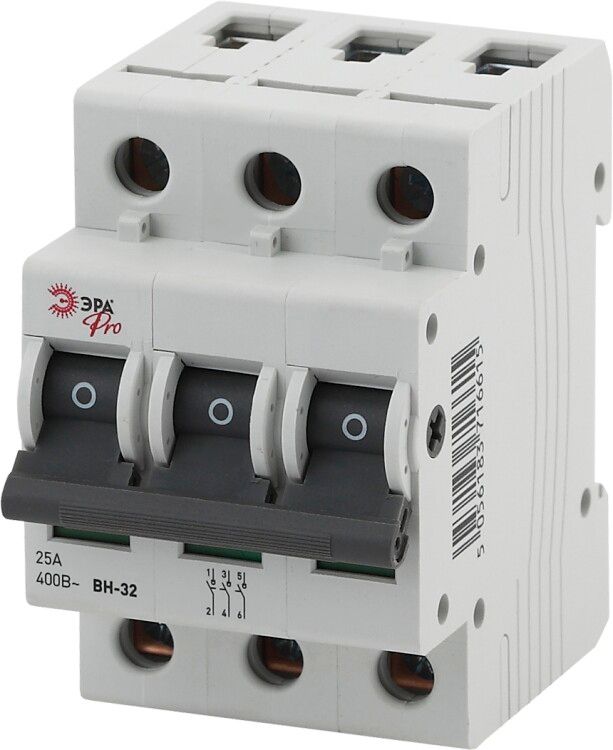

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3P 25A NO-902-97 Pro| Б0031921 | ЭРА

Выключатель нагрузки ВН-32 3P 25A от ЭРА предназначен для безопасного включения, отключения и разъединения электрической цепи в распределительных щитах. Этот аппарат сочетает функции главного выключателя и разъединителя, обеспечивая надёжную коммутацию до 25 А при напряжении 400 В. Артикул б0031921 соответствует сериям оборудования ЭРА, применяемых в промышленных и бытовых системах.

Назначение и область применения

Выключатель нагрузки ВН-32 3P 25A используется для ручного управления трёхфазными цепями. Он позволяет включать и отключать нагрузку в штатных условиях, а также выдерживать кратковременные перегрузки и токи короткого замыкания до 25 кА. Применяется в качестве главного выключателя перед группой автоматических выключателей, на входе в оборудование или в распределительных щитах.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Условный ток короткого замыкания: 25 кА - способен выдерживать КЗ без повреждений
• Номинальная мощность при AC-23: 17 кВт - допустимая нагрузка для двигателей и аналогичных потребителей
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Габариты: 77×54×81 мм - компактный размер для установки в стандартные щиты
• Ширина: 54 мм - занимает один модуль (18 мм) в DIN-рейке, но требует места для рычага
• Тип присоединения: болтовое - клеммы для подключения медных жил сечением до 16 мм2
• Количество НО контактов: 3 - три нормально открытых контакта для контроля состояния
• Рукоятка: рычажковая (перекидной рычаг) - наглядное положение “вкл/выкл”
• Ось-переходник: есть - возможность установки замка или сигнализатора положения
• Блокировка: есть - предотвращает случайное включение при обслуживании
• Монтаж: встраиваемый - закрепляется в стенке щита, не на DIN-рейке

Совместимость и монтаж

Выключатель нагрузки ВН-32 3P 25A устанавливается в распределительный щит с глубиной не менее 80 мм. Монтаж выполняется через отверстие в стенке щита - корпус фиксируется зажимами. Болтовые клеммы позволяют подключать многожильные и одножильные провода. Для удобства обслуживания рекомендуется оставлять свободное пространство вокруг рычага. Устройство совместимо с любыми типами автоматов и УЗО, установленными после него по схеме питания.

Безопасность и стандарты

Выключатель нагрузки ВН-32 3P 25A соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает механическую изоляцию цепи при отключенном состоянии - функция разъединителя. Блокировка и наличие оси-переходника позволяют использовать его в системах безопасности по принципу LOTO (Lock Out – Tag Out). IP20 не предусматривает защиту от влаги - не применяется во влажных помещениях без дополнительной герметизации.

Преимущества

• Чёткая визуальная индикация положения рычага - легко определить, включена ли цепь
• Высокая коммутационная способность - выдерживает частые операции включения/отключения
• Интегрированная блокировка - снижает риск ошибочного включения при ремонте
• Возможность установки внешних замков - подходит для коллективной работы и регламентированных процедур
• Надёжное болтовое соединение - исключает контактные потери даже при длительной работе

Ограничения применения

• Не предназначен для частого включения/отключения двигателей под нагрузкой - используйте контакторы
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне помещений или в сырых зонах
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно требуется защита в виде автомата
• Требует отдельного места в щите - не монтируется на DIN-рейке, занимает больше пространства
• Не подходит для слаботочных цепей - работает только с силовой сетью 400 В

Примеры использования

• Главная коммутирующая точка в промышленном щите для станков, насосов, конвейеров
• Отключающее устройство перед группой автоматов в офисных или торговых помещениях
• Разъединитель для планового отключения участка электроустановки при техобслуживании
• Вводной выключатель в распределительных пунктах (ЩРП) с последующей защитой автоматами

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимум 16 мм2 для болтовых клемм
• Обязательно используйте блокировку и замок при работах на оборудовании - это требование ПТЭ
• При установке в щит оставьте минимум 20 мм свободного пространства вокруг рычага для удобства ручного управления
• Если нужна сигнализация положения - подключите к оси-переходнику индикатор или микровыключатель
• Не путайте с автоматическим выключателем - этот аппарат не отключает при перегрузке, только вручную
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких циклах включения
