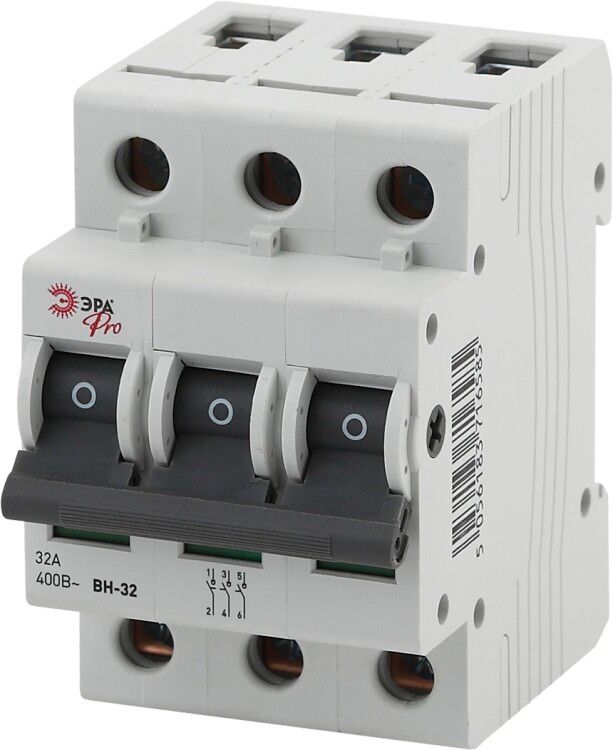

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3P 32A NO-902-94 Pro| Б0031918 | ЭРА

Выключатель нагрузки ВН-32 3P 32A от ЭРА - это надёжный устройство для ручного включения, отключения и разъединения цепей переменного тока в распределительных щитах. Он сочетает функции выключателя, разъединителя и аварийного отключения, что делает его универсальным решением для промышленных и бытовых систем. Артикул б0031918 соответствует сертифицированному продукту серии ВН-32.

Назначение и область применения

Выключатель нагрузки ВН-32 3P 32A предназначен для безопасного ручного управления трёхфазными цепями до 32 А. Он используется для:

• Включения и отключения нагрузки в штатных режимах работы;
• Изоляции участка сети при обслуживании - выполняет роль разъединителя;
• Автоматической аварийной остановки оборудования;
• Обеспечения безопасности при ремонте - служит сервисным и предохранительным выключателем.

Подходит для установки в щитах на объектах: станки, конвейеры, насосные группы, системы вентиляции, энергоёмкие осветительные контуры.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно.
• Номинальный ток: 32 А - максимальный рабочий ток при постоянной нагрузке.
• Номинальное напряжение: 400 В - стандартное напряжение для трёхфазных сетей 380–400 В.
• Напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Род тока: Переменный (AC) - только для сетей 50 Гц.
• Отключающая способность: 640 кА - способен безопасно прервать сверхтоки при КЗ.
• Условный ток короткого замыкания: 4000 кА - показывает термическую и электродинамическую стойкость при аварии.
• Коммутируемая мощность: 15 кВт - максимум активной нагрузки, которую можно отключить под нагрузкой.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита.
• Габариты: 71,5×54×80 мм - занимает 3 модуля (54 мм) по DIN-рейке.
• Глубина монтажа: 71,5 мм - требуется свободное пространство за щитом.
• Тип подключения: Винтовые зажимы - совместим с медными проводниками сечением до 16 мм2.
• Управление: Перекидной рычаг - наглядное положение “Вкл/Выкл”.
• Цвет: Серый корпус - стандартизированная цветовая гамма для промышленных изделий.

Совместимость и монтаж

Выключатель нагрузки ВН-32 3P 32A монтируется исключительно в распределительный щит на DIN-рейку шириной 3 модуля. Устройство имеет встроенные крепления, не требуют дополнительных адаптеров. Подключение осуществляется через винтовые зажимы - необходимо затянуть провода усилием 0,5–0,7 Нм, чтобы избежать перегрева. Для обеспечения доступа к рычагу оставьте минимум 50 мм свободного пространства спереди. Монтаж возможен только в сухих помещениях с температурой от -25C до +40C.

Безопасность и стандарты

Выключатель нагрузки ВН-32 3P 32A соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обладает сертификатом соответствия ЕАС. Применяется в соответствии с правилами ПУЭ для отделения электроустановок перед техобслуживанием. Как предохранительный выключатель, он позволяет соблюдать принцип “блокировки питания” при работах под напряжением.

Преимущества

• Один прибор выполняет три функции: выключатель, разъединитель, аварийный отключатель - снижает количество компонентов в щите.
• Высокая отключающая способность (640 кА) обеспечивает безопасность даже при серьёзных КЗ.
• Надёжные винтовые зажимы - долговечны, не требуют периодического обслуживания.
• Чёткая визуальная индикация состояния (рычаг вверх = включено, вниз = выключено).
• Сертифицирован для использования в качестве сервисного и аварийного выключателя - соответствие нормам безопасности.

Ограничения применения

• Не предназначен для частого включения/выключения - не рассчитан на интенсивную коммутацию (например, для двигателей с пуском более 10 раз в час).
• IP20 - нельзя использовать вне щита, в сырых, пыльных или открытых местах.
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ самостоятельно; нуждается в паре с автоматом или предохранителем.
• Не поддерживает дистанционное управление - только ручное воздействие.
• Не рекомендован для цепей с высокими импульсными нагрузками (например, сварочные аппараты без фильтров).

Примеры использования

• На станке ЧПУ - отключает питание всей системы перед техобслуживанием.
• В щите насосной станции - служит основным аварийным отключателем.
• В распределительном щите торгового центра - разъединяет группу освещения для ремонтных работ.
• На конвейере - обеспечивает быстрое отключение по кнопке “Стоп” в рамках системы безопасности.

Практические советы

• Выбирая место установки, учтите глубину монтажа (71,5 мм) - не допускайте сдавливания задней стенки щита.
• При подключении используйте жилы сечением 1,5–16 мм2 - большие сечения могут не войти в зажим.
• Проверяйте состояние контактов раз в год - особенно при работе с индуктивными нагрузками (двигатели, трансформаторы).
• Не используйте этот выключатель вместо автомата - всегда устанавливайте защиту по току (автоматический выключатель или предохранитель) до него.
• Для удобства обслуживания размещайте его на видном месте - рядом с кнопками аварийной остановки.
