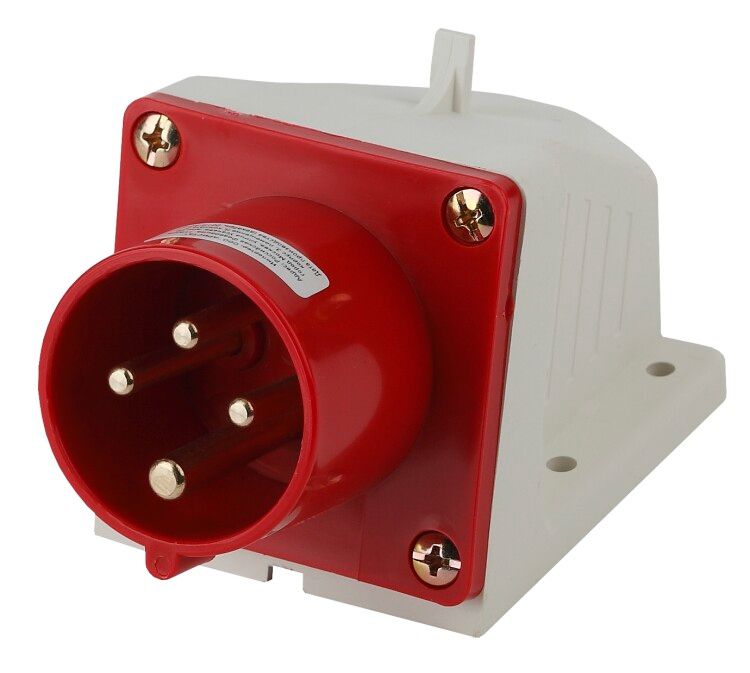

Вилка стационарная 514 3Р+РЕ 16А 380В IP44 (10/60/960) VS-16-3P-PE-IP44 - Б0032856 ЭРА

Вилка стационарная 3P+PE 16A 380В IP44 VS-16-3P-PE-IP44 от ЭРА предназначена для надёжного подключения трёхфазного оборудования с заземлением. Прочная конструкция и высокая степень защиты делают её подходящим решением для промышленных условий, где важна устойчивость к пыли и влаге.

Назначение и область применения

Вилка стационарная 3P+PE 16A 380В IP44 VS-16-3P-PE-IP44 используется для подключения трёхфазного электрооборудования с защитным заземлением. Она применяется там, где требуется безопасное и долговечное соединение: на стройплощадках, в цехах, на конвейерах, для питания бытовок, временных киосков, переносных генераторов и других мобильных установок.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева
• Напряжение: 380 В - рассчитана на трёхфазную сеть с линейным напряжением 380 В
• Количество полюсов: 4 - три фазы (L1, L2, L3) + защитное заземление (PE)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Тип конструкции: вилка для монтажа на поверхность - крепится болтами к стене или щиту
• Тип изделия: силовая вилка стандарта CEE - совместима с европейскими промышленными розетками типа IEC 60309
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Оrientация подключения: прямолинейная - провода выходят прямо из корпуса, без изгиба
• Положение заземляющего контакта: 12 часов - контакт расположен сверху, что соответствует стандартной ориентации CEE
• Цвет: красный - визуально отличается от однофазных устройств, снижает риск ошибочного подключения

Совместимость и монтаж

Вилка стационарная 3P+PE 16A 380В IP44 VS-16-3P-PE-IP44 совместима с любыми розетками стандарта CEE 60309, имеющими аналогичную конфигурацию (3P+PE, 16А, 380В). Для монтажа используйте два крепёжных отверстия на корпусе. Убедитесь, что провода имеют достаточную длину и сечение - рекомендовано использовать медные жилы сечением не менее 2,5 мм2. Перед подключением обязательно отключите питание. Кабель должен быть закреплён вводом вилки, чтобы исключить выдергивание проводов из клемм.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных штепселей. Конструкция обеспечивает предотвращение случайного отсоединения под нагрузкой. Цветовое оформление (красный) и расположение заземления (12 часов) соответствуют нормам безопасности для трёхфазных систем. Наличие IP44 позволяет применять в помещениях с повышенной влажностью и пылью, однако не предназначен для постоянного воздействия струй воды или погружения.

Преимущества

• Устойчивость к внешним факторам благодаря IP44 - работает даже в сыром или пыльном воздухе
• Надёжное крепление через винтовые клеммы - минимизирует риск нагрева и окисления контактов
• Чёткая цветовая идентификация - красный корпус сразу указывает на трёхфазное подключение
• Простота замены - не требует специальных инструментов для обслуживания
• Совместимость с широким спектром промышленных розеток - легко интегрируется в существующую инфраструктуру

Ограничения применения

• Не предназначена для работы в условиях постоянного прямого попадания воды - IP44 не гарантирует защиту от струй или погружения
• Не подходит для частого подключения/отключения - предназначена для стационарного монтажа, а не для перемещаемых устройств
• Работает только в сетях с напряжением до 380 В - нельзя использовать в 220 В или 440 В системах без адаптеров
• Не имеет автоматического отключения - требует наличия внешнего устройства защиты (например, автомата или УЗО)

Примеры использования

• Подключение трёхфазного компрессора в цехе
• Питание сварочного аппарата на стройплощадке
• Электроснабжение бытовки с кондиционером и освещением
• Присоединение насосной станции на объекте с временными условиями
• Фиксированное подключение генератора к распределительному щиту

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала вилки - для 16 А минимальное сечение - 2,5 мм2 меди
• Обязательно затяните винты клемм с усилием, указанным в документации - слабый контакт вызывает перегрев
• Используйте вилку только с розетками того же стандарта - не допускается использование переходников с другими типами
• При монтаже в местах с возможным попаданием влаги - дополнительно герметизируйте место входа кабеля
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в пыльных или агрессивных средах
• Не забывайте про маркировку: эта вилка - VS-16-3P-PE-IP44 от ЭРА - она должна совпадать с данными в проекте и паспорте объекта
