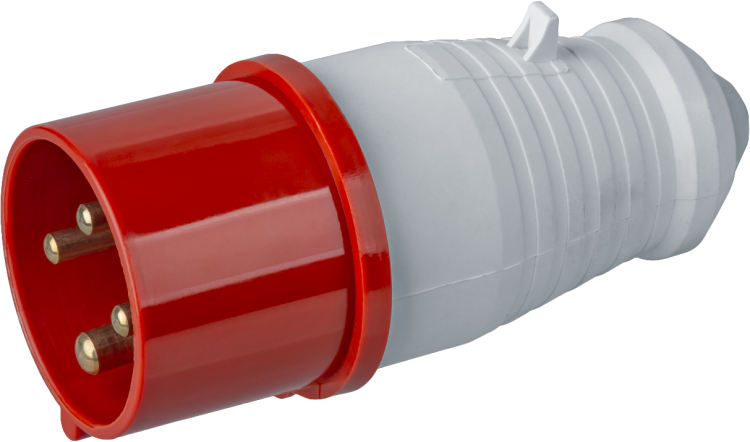

Вилка переносная 16А 3P+PE IP44 14 285 NCA-SR014-16-380 Navigator 14285

Вилка переносная 16А 3P+PE IP44 NCA-SR014-16-380 от бренда Navigator предназначена для безопасного подключения мобильного оборудования к трёхфазной сети 380–415 В. Модель из серии NCA-SR отличается надёжным винтовым зажимом и защитой IP44, что делает её подходящей для работы на объектах с повышенной влажностью и пылью.

Назначение и область применения

Вилка переносная 16А 3P+PE NCA-SR014-16-380 используется для временного подключения трёхфазных устройств: станков, сварочных аппаратов, компрессоров, насосов и другого оборудования, работающего от сети 380–415 В. Подходит для строительных площадок, цехов, мастерских и других мест, где требуется мобильное питание. Четыре полюса обеспечивают подключение трёх фаз и защитного заземления (PE), что соответствует требованиям безопасности для промышленного оборудования.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева;
• Напряжение: 380–415 В - совместима с трёхфазными сетями промышленного типа;
• Количество полюсов: 4 (3P+PE) - три фазы + отдельный контакт заземления;
• Степень защиты: IP44 - защищена от попадания твердых частиц больше 1 мм и брызг воды со всех сторон;
• Тип подключения: винтовой зажим - позволяет надёжно закрепить жилы кабеля без специальных инструментов;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивным средам;
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля;
• Оrientация подключения: прямолинейная - удобна для прокладки кабеля в одном направлении;
• Положение заземляющего контакта: 6 часов - стандартное расположение для совместимости с большинством розеток;
• Цвет: красный - визуально выделяет устройство, соответствует цветовой маркировке трёхфазных соединений.

Совместимость и монтаж

Вилка NCA-SR014-16-380 совместима с розетками того же стандарта - 3P+PE, 16 А, 380 В. Для монтажа используйте кабель сечением 1,5–2,5 мм2 (медный многожильный). Убедитесь, что внешний диаметр кабеля соответствует размеру уплотнительной гайки - иначе возможна потеря степени защиты IP44. Затягивайте винты зажима равномерно, чтобы не повредить жилы. Кабель должен входить через уплотнительную гайку, а не просто проходить внутри корпуса - иначе защита будет нарушена.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 60309-2 для штепсельных соединителей промышленного исполнения. Конструкция исключает случайное отсоединение при работе. Цветовая маркировка (красный) указывает на высокую опасность напряжения - соблюдайте правила электробезопасности. Наличие заземляющего контакта (PE) снижает риск поражения током при пробое изоляции.

Преимущества

• Надёжный винтовой зажим - не требует пайки или опрессовки, легко обслуживается;
• Защита IP44 - работает в условиях сырости, пыли, вибраций;
• Фиксированное положение заземляющего контакта - гарантирует правильное подключение;
• Красный корпус - уменьшает вероятность путаницы с однофазными вилками;
• Герметичный кабельный ввод - предотвращает провисание и вырывание кабеля.

Ограничения применения

Не применяйте вилку NCA-SR014-16-380 в условиях постоянного погружения в воду, в помещениях с взрывоопасной средой или при температуре ниже -25 C - материал корпуса теряет эластичность. Не используйте с током выше 16 А - это вызовет перегрев и выход из строя. Также не рекомендуется применять с кабелями с алюминиевыми жилами - они плохо фиксируются в винтовых зажимах и могут ослабнуть со временем.

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройплощадке;
• Передвижной компрессор на заводе с частыми перемещениями;
• Электродвигатель насоса на объекте с влажной средой (например, водоочистка);
• Временное питание станка с ЧПУ во время ремонта или переоборудования цеха.

Практические советы

• Перед каждым использованием проверяйте состояние винтов - они должны быть плотно затянуты;
• При замене кабеля обязательно сохраните уплотнительную гайку - она важна для сохранения IP44;
• Не допускайте перегибов кабеля у основания вилки - это увеличивает риск обрыва;
• Храните вилку в сухом месте; после эксплуатации в сыром помещении протирайте контакты сухой тканью;
• Обязательно используйте эту вилку только с розетками той же серии - NCA-SR или аналогичными по стандарту IEC 60309.
