Вязка спиральная изолированная VS-120.150 (120-150мм) (6/72/864) | Б0038511 ЭРА

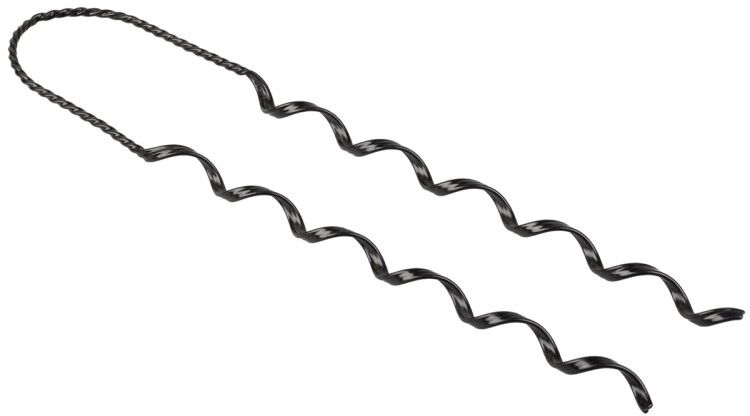

Вязка спиральная изолированная VS-120.150 (120-150мм) от ЭРА предназначена для надёжного крепления силовых кабелей диаметром 120–150 мм к штыревым изоляторам на ЛЭП. Благодаря оцинкованной стали и полимерному покрытию, она выдерживает экстремальные температуры и длительно сохраняет прочность даже в открытых условиях.

Назначение и область применения

Вязка спиральная изолированная VS-120.150 (120-150мм) используется исключительно для промежуточного крепления кабелей к штыревым фарфоровым и полимерным изоляторам в воздушных линиях электропередач 6/20 кВ. Применяется там, где требуется жесткая фиксация без механического повреждения изоляции кабеля. Подходит для установки на опорах ЛЭП, где кабели проходят между изоляторами.

Технические характеристики

• Диаметр кабеля: 120–150 мм — обеспечивает плотную посадку на крупногабаритные силовые кабели
• Предельная нагрузка: 5000 Н — выдерживает значительные механические усилия, включая ветровые и ледовые воздействия
• Материал: оцинкованная сталь — защищает от коррозии, увеличивает срок службы
• Покрытие: полимерное, черного цвета — предотвращает контакт металла с кабелем, снижает риск электрохимической коррозии
• Рабочий температурный диапазон: от –60 °C до +50 °C — работает в суровых климатических зонах, включая Сибирь и Дальний Восток
• Устойчивость к УФ-излучению: да — не теряет эластичность и целостность под прямыми солнечными лучами
• Тип крепления: пружина шпонки — самоблокирующаяся система, не требует дополнительных элементов
• Номинальное напряжение: 6/20 кВ — соответствует классу напряжения распределительных сетей
• Способ монтажа: открытый — устанавливается на опорах ЛЭП без закрытых корпусов

Совместимость и монтаж

Вязка спиральная изолированная VS-120.150 (120-150мм) совместима только со штыревыми изоляторами, имеющими гладкий цилиндрический участок для фиксации. Монтаж выполняется вручную: вязка накладывается на кабель, затем заводится вокруг основания изолятора и фиксируется за счет пружины шпонки — никаких инструментов не требуется. Крепление не рассчитано на использование с фланцами — подходит только для изоляторов без боковых площадок (толщина фланца 0 мм).

Безопасность и стандарты

Вязка спиральная изолированная VS-120.150 (120-150мм) соответствует требованиям безопасности для высоковольтных систем. Полимерное покрытие обеспечивает электрическую изоляцию между стальной пружиной и кабелем, предотвращая пробои. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) для крепления кабелей на ЛЭП 6–20 кВ.

Преимущества

• Высокая механическая прочность — выдерживает нагрузку до 5000 Н, что важно для длинных пролётов
• Долговечность — материал не разрушается в течение всего срока службы ЛЭП
• Легкий монтаж — не нужны болты, хомуты или инструменты; достаточно рук
• Устойчивость к внешним факторам — переносит морозы, нагрев, УФ-излучение и влажность
• Электроизоляция — полимерное покрытие исключает замыкание на изолятор

Ограничения применения

• Не применяется для крепления кабелей вне диапазона 120–150 мм — слишком маленький или большой диаметр приведёт к проскальзыванию или деформации
• Не подходит для крепления к фланцевым изоляторам — отсутствие фланца является обязательным условием
• Не предназначен для внутренней установки в кабельных каналах, щитах или закрытых помещениях — только для открытых ЛЭП
• Не рекомендуется использовать в качестве основного крепления — служит только промежуточной фиксацией между изоляторами

Примеры использования

• Крепление кабелей АС 95/16, АС 120/19, АС 150/24 на опорах ВЛ-10 кВ
• Фиксация кабелей в местах перехода с одного изолятора на другой вдоль деревянной или железобетонной опоры
• Закрепление кабелей в районах с частыми осадками и перепадами температур — например, в Якутии, Чукотке, Камчатке

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в диапазон 120–150 мм. Перегрузка или недогрузка снижают надёжность
• Не используйте вязку на изоляторах с фланцами — они не подходят по конструкции
• При установке следите, чтобы полимерное покрытие не было повреждено — даже небольшая трещина может привести к коррозии
• Проверяйте состояние вязок после зимних периодов — хотя они устойчивы к морозу, ледяные наросты могут создавать дополнительную нагрузку
• Артикул б0038511 — единственный идентификатор для заказа. Не путайте с другими типами вязок — эта модель специализирована именно под 120–150 мм и штыревые изоляторы
