Зажим анкерный SO157.1 (2x16/2x35) (75/3000) | Б0029958 ЭРА

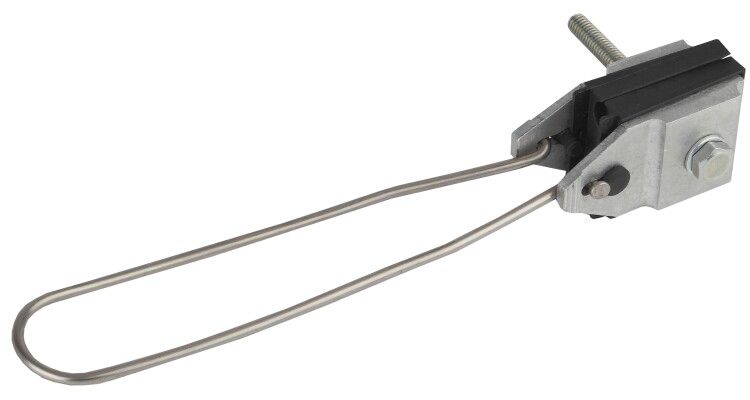

Зажим анкерный SO157.1 (2x16/35) (75/3000) от ЭРА предназначен для надежной фиксации и натяжения двухжильных проводов СИП-4 на воздушных линиях электропередач. Его конструкция обеспечивает долговечную работу в суровых условиях, а оцинкованная сталь и стеклоармированный полиамид делают изделие устойчивым к коррозии и УФ-излучению.

Назначение и область применения

Зажим анкерный SO157.1 (2x16/35) (75/3000) используется исключительно для закрепления и натяжения двухпроводных самонесущих изолированных проводов типа СИП-4. Применяется на магистральных ЛЭП и ответвительных участках, где требуется механическая фиксация провода без перегрузки жил. Подходит для установки на опоры открытого типа - столбы, кронштейны, траверсы.

Технические характеристики

• Диаметр натяжного троса: 16–35 мм - соответствует внешнему диаметру СИП-4 с сечением жил 16 мм2 и 35 мм2;
• Максимальная растягивающая нагрузка: 7060 Н (~720 кгс) - выдерживает максимальное усилие при натяжении провода;
• Количество кабелей: 2 - предназначены для одновременного зажима двух проводов СИП-4;
• Сечение жилы: 16/35 мм2 - совместим с двумя типичными сечениями СИП-4;
• Материал: корпус - сталь с горячим цинкованием; зажимные элементы - стеклоармированный полиамид (непроводящий материал);
• Защитное покрытие: горячее цинкование - защищает металл от коррозии даже в агрессивной среде;
• Исполнение: не изолированное - требует соблюдения правил безопасности при работе под напряжением;
• Рабочая температура: от –60 C до +50 C - работает в холодном климате и летней жаре;
• Номинальное напряжение: 1000 В - допустимо применение на сетях до 1 кВ;
• Устойчивость к УФ: да - материалы не хрупнут и не теряют прочность под прямыми солнечными лучами;
• Цвет: черный - благодаря цвету полиамида, снижается нагрев от солнца.

Совместимость и монтаж

Зажим анкерный SO157.1 (2x16/35) (75/3000) рассчитан на два провода СИП-4 одинакового сечения - либо оба 16 мм2, либо оба 35 мм2. Монтаж выполняется открытым способом на металлических опорах ЛЭП. Для установки необходимо:

• расположить провода в каналах зажима;
• затянуть две контрольные гайки равномерным моментом - не переусиливать!

Перед монтажом проверьте соответствие диаметра провода заявленному диапазону 16–35 мм. Не используйте для других типов проводов (например, АС, АВК, медных кабелей).

Безопасность и стандарты

Зажим анкерный SO157.1 (2x16/35) (75/3000) не имеет внутренней изоляции - работа под напряжением возможна только после отключения питания и выполнения мер защиты согласно ПТЭ и ПБ. Конструкция соответствует требованиям к механической прочности для воздушных линий 0,4–1 кВ. Горячее цинкование обеспечивает срок службы более 25 лет в условиях умеренного и холодного климата.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку выше нормативной для большинства ЛЭП;
• Устойчивость к коррозии - благодаря горячему цинкованию и полиамиду, не нуждается в обслуживании;
• Легкий монтаж - достаточно затянуть две гайки, без специального инструмента;
• Широкий температурный диапазон - годится для Сибири и Крайнего Севера;
• УФ-защита - не трескается и не становится хрупким со временем;
• Подтвержденная совместимость с СИП-4 - не требует адаптеров или переходников.

Ограничения применения

• Не применяется для многожильных проводов (более 2 жил), а также для силовых кабелей с броней или другими видами изоляции;
• Не предназначен для установки внутри помещений или в замкнутых конструкциях - только на открытом воздухе;
• Не рекомендован для частых демонтажей - конструкция не предусматривает многократного раскрепления без потери герметичности контакта;
• Не использовать при наличии повреждений на поверхности провода - риск соскальзывания;
• Не подходят для высоковольтных линий свыше 1 кВ - указанное номинальное напряжение является предельным значением.

Примеры использования

• Анкерная фиксация СИП-4 2×16 мм2 на конце деревянной опоры на сельской ЛЭП;
• Закрепление двух проводов СИП-4 2×35 мм2 на железобетонной траверсе перед входом в дом;
• Натяжение ответвления от главной линии к группе бытовых потребителей;
• Установка на угловых опорах, где возникает повышенное продольное усилие.

Практические советы

• Обязательно проверяйте плотность прилегания провода к зажиму - между проводом и каналом не должно быть люфта;
• Затягивайте гайки равномерно - перекос вызывает местное давление и риск повреждения изоляции СИП-4;
• После монтажа проведите визуальный осмотр через неделю - возможно проседание провода;
• Не используйте смазочные составы на контактных поверхностях - они нарушают трение и снижают надежность фиксации;
• При использовании нескольких таких зажимов на одной опоре - располагайте их так, чтобы нагрузка была распределена равномерно;
• Артикул б0029958 - единственный номер для заказа этого конкретного исполнения. Аналоги от других брендов имеют другие размеры и не взаимозаменяемы.
