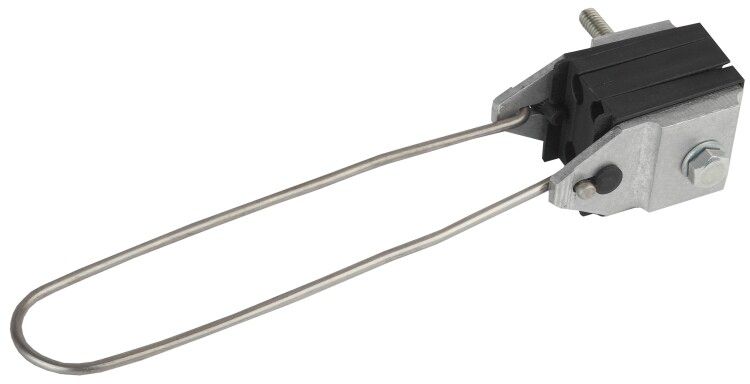

Зажим анкерный SO158.1 (2x16/4x35) (75/3000) | Б0029959 ЭРА

Зажим анкерный SO158.1 (2x16/4x35) от ЭРА предназначен для надёжной фиксации и натяжения четырёхжильных проводов СИП-4 на воздушных линиях электропередач. Этот зажим обеспечивает механическую прочность при открытой установке на опорах, особенно важен при подключении к вводам зданий.

Назначение и область применения

Зажим анкерный SO158.1 (2x16/4x35) используется исключительно для натяжения 4-жильных самонесущих изолированных проводов типа СИП-4. Применяется на абонентских ответвлениях - там, где провода переходят от столба к вводному устройству здания. Подходит для монтажа на опорах ЛЭП открытым способом, в том числе в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Диаметр натяжного троса: 16–35 мм - соответствует внешнему диаметру СИП-4 сечением 2×16 мм2 и 4×35 мм2
• Максимальная растягивающая нагрузка: 8335 Н - выдерживает значительные механические усилия, возникающие при натяжении провода
• Сечение жилы: 2×16 / 4×35 мм2 - совместим с двумя типичными сечениями СИП-4
• Материал: сталь с горячим цинкованием и стеклоармированный полиамид - сочетание прочности и устойчивости к коррозии
• Номинальное напряжение: 1000 В - рассчитан на работу в сетях до 1 кВ
• Диапазон рабочих температур: от –60 до +50 C - работает в суровых климатических условиях, включая северные регионы
• Стойкость к ультрафиолету: да - материал не хрупнеет и не теряет прочность под прямыми солнечными лучами
• Исполнение: не изолированное - требует наличия изоляции на самом проводе СИП-4
• Цвет: черный - защищённый цвет, не выгорает на солнце
• Количество кабелей: 4 - предназначено именно для четырёхжильных СИП-4

Совместимость и монтаж

Зажим анкерный SO158.1 (2x16/4x35) монтируется открытым способом на опорах ЛЭП. Для установки необходимо:

• Разместить все четыре жилы СИП-4 внутри зажима
• Затянуть две гайки равномерно - это создаёт необходимое давление на провод без повреждения изоляции
• Убедиться, что провод не перегнут и не перекручивается в зажиме

Не требуется специальный инструмент - достаточно обычного гаечного ключа. Монтаж возможен как на деревянных, так и на металлических опорах. Готовый зажим не требует дополнительной изоляции, поскольку работает с уже изолированным СИП-4.

Безопасность и стандарты

Зажим анкерный SO158.1 (2x16/4x35) соответствует требованиям к механической прочности и долговечности для оборудования распределительных сетей 0,4–1 кВ. Горячее цинкование обеспечивает защиту от электрохимической коррозии, а стеклоармированный полиамид - устойчивость к старению. Соответствует нормам для эксплуатации в условиях открытых воздушных линий.

Преимущества

• Высокая прочность - выдерживает нагрузку до 8335 Н, что безопасно для всех типов СИП-4
• Устойчивость к окружающей среде - не боится мороза, жары, влаги и УФ-излучения
• Простота монтажа - фиксация только двумя гайками, без сложных операций
• Долговечность - материалы обеспечивают срок службы более 25 лет в условиях умеренного и холодного климата
• Совместимость с двумя сечениями - один зажим подходит и для 2×16, и для 4×35 мм2

Ограничения применения

• Не применяется для одножильных или двухжильных проводов - только для 4-жильных СИП-4
• Не предназначен для внутренней установки или закрытых каналов - только открытый монтаж на опорах
• Не заменяет изолирующий элемент - работает только с изолированным проводом СИП-4
• Не рекомендован для участков с высокой вероятностью вибраций или ударных нагрузок - требует дополнительной защиты в таких местах

Примеры использования

• Подключение СИП-4 от воздушной линии к вводному щитку частного дома
• Анкерная фиксация на угловой опоре перед переходом к зданию
• Закрепление ответвления от главной ЛЭП к многоквартирному дому
• Установка на железобетонных или стальных опорах в сельской местности

Практические советы

• Перед монтажом проверьте, чтобы диаметр СИП-4 попадал в диапазон 16–35 мм - слишком тонкий или толстый провод не будет плотно фиксироваться
• Затягивайте гайки равномерно - перекос может вызвать деформацию провода и снижение срока службы
• Не используйте этот зажим для медных или алюминиевых голых проводов - он не предназначен для них
• При монтаже на деревянных опорах убедитесь, что поверхность сухая - влага может ускорить коррозию крепёжных элементов
• Проверяйте состояние зажима после первых зимних сезонов - особенно в регионах с обледенением
