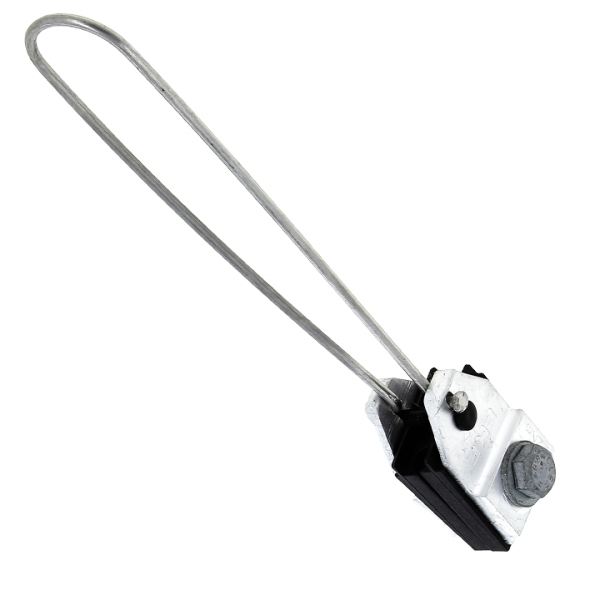

Зажим анкерный SO158 4x16-35 мм2 PROxima EKF so-158

Зажим анкерный SO158 4x16-35 мм2 от EKF - надёжное решение для фиксации и анкерного крепления кабелей СИП-4 на опорах и вводах к абонентским объектам. Модель EV019449 рассчитана на четыре провода, выдерживает значительные механические нагрузки и работает в экстремальных климатических условиях.

Назначение и область применения

Зажим анкерный SO158 4x16-35 мм2 используется для закрепления ответвлений самонесущего изолированного провода (СИП-4) на воздушных линиях электропередачи. Применяется при монтаже вводов в дома, на столбы и другие точки крепления. Подходит для двух- и четырёхжильных кабелей СИП-4. Устанавливается там, где требуется прочное механическое соединение с возможностью восприятия растягивающих усилий.

Технические характеристики

• Тип: Анкерный зажим
• Количество кабелей: 4
• Сечение кабеля: 16–35 мм2
• Диаметр кабеля: 5,1 – 7,1 мм
• Диаметр натяжного троса: 5,1 – 7,1 мм
• Максимальная растягивающая нагрузка: 11 200 Н
• Материал: Полиамид (корпус) + сталь (зажимные элементы)
• Цвет: Серый
• Температурный диапазон: от -60 C до +50 C
• Гарантийный срок: 84 месяца
• Модель/исполнение: EV019449
• Защитное покрытие: Необработанная поверхность - без антикоррозийного слоя, но материал обеспечивает устойчивость к внешним факторам

Совместимость и монтаж

Зажим анкерный SO158 4x16-35 мм2 совместим с кабелями СИП-4 стандарта IEC 60794 и ГОСТ 31943. Для установки необходимо:

• Убедиться, что диаметр кабеля попадает в диапазон 5,1–7,1 мм;
• Разместить все четыре жилы в соответствующих каналах зажима;
• Затянуть болты равномерно, чтобы избежать перекоса и повреждения изоляции;
• Не использовать с кабелями других типов (например, СИП-1, СИП-2, АВК);
• Фиксация осуществляется через отверстие для натяжного троса - он проходит через центральный канал и крепится к опорной конструкции.

Безопасность и стандарты

Зажим анкерный SO158 4x16-35 мм2 соответствует требованиям к механической прочности и долговечности для наружных электроустановок. Хотя явного указания на сертификацию по ГОСТ или EN нет, конструкция выполнена в соответствии с практиками, применяемыми в распределительных сетях РФ. Отсутствие специального покрытия компенсируется химической стойкостью полиамида и стали, используемых в изготовлении.

Преимущества

• Высокая прочность - способен выдерживать нагрузку до 11 200 Н, что достаточно для большинства ЛЭП напряжением до 1 кВ;
• Стойкость к UV-излучению - корпус из полиамида не трескается и не теряет форму под длительным солнечным светом;
• Широкий температурный диапазон - работает в суровых климатах, включая Сибирь и Дальний Восток;
• Чёткая конструкция - каждый канал для жилы имеет фиксированный размер, исключающий проскальзывание;
• Долгий срок службы - гарантия 84 месяца подтверждает надёжность материала и сборки.

Ограничения применения

• Не предназначены для кабелей с диаметром менее 5,1 мм или более 7,1 мм - риск недожима или разрушения корпуса;
• Не рекомендован для использования в местах постоянного контакта с агрессивными химическими веществами (например, промышленные зоны с кислотными выбросами);
• Отсутствие гальванического покрытия требует осторожного монтажа в районах с повышенной влажностью и солёным воздухом - хотя материал устойчив, стальные детали могут со временем окисляться;
• Не подходит для многожильных медных или алюминиевых проводов без изоляции - только для СИП-4.

Примеры использования

• Крепление ввода СИП-4 4×16 мм2 от воздушной линии к щитовой на фасаде частного дома;
• Анкерное крепление ответвления к деревянной опоре в сельской местности;
• Фиксация четырёхжильного кабеля на металлическом кронштейне на железобетонном столбе;
• Установка в регионах с зимними минусовыми температурами (-40…-50 C), где важна сохранность механической целостности.

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже небольшое отклонение влияет на плотность прилегания;
• Затягивайте болты по диагонали, чередуя пары, чтобы избежать деформации корпуса;
• Если зажим устанавливается в зоне с высокой влажностью, после монтажа можно нанести тонкий слой силиконового смазочного состава на стальные части - это продлит срок службы;
• Не используйте инструменты с острыми краями при работе с изоляцией - зажим SO158 не защищён от механических повреждений кабеля во время установки;
• При замене старого зажима - всегда проверяйте состояние кабеля внутри: возможно, изоляция уже потрескалась от времени и нагрузки.
