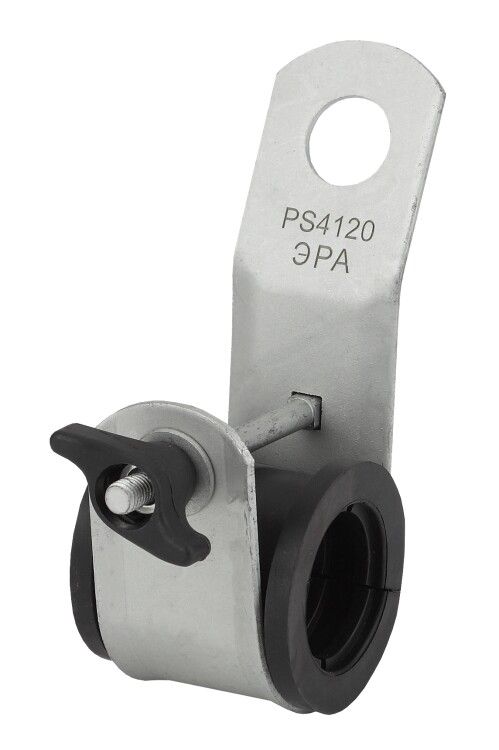

Зажим промежуточный PS4120 (4x95-120) (50/1200) | Б0037751 ЭРА

Зажим промежуточный PS4120 (4x95-120) (50/1200) от ЭРА предназначен для крепления СИП-2 и СИП-4 на промежуточных и угловых опорах воздушных линий электропередач. Благодаря шарнирному механизму и регулируемым петлям обеспечивает надежное удержание кабелей сечением 95–120 мм2 даже при значительных механических нагрузках.

Назначение и область применения

Зажим промежуточный PS4120 (4x95-120) (50/1200) используется для поддерживающего крепления четырёх жил СИП-2 и СИП-4 - трёх фазных и одной нейтральной - на промежуточных и угловых опорах ЛЭП. Применяется в системах распределения электроэнергии напряжением до 1 кВ. Подходит для открытой установки на металлических или железобетонных опорах. Устойчив к перепадам температур и воздействию ультрафиолета, что делает его пригодным для эксплуатации в суровых климатических условиях.

Технические характеристики

• Сечение кабеля: 95–120 мм2 (для каждой из 4 жил)
• Предельная нагрузка: 8000 Н (эквивалентно ~800 кг силы)
• Диаметр кабеля: соответствует 95–120 мм2
• Материал корпуса: алюминиевый сплав - легкий, коррозионностойкий
• Тип соединения: резьбовое, М8
• Угол поворота: шарнирный, с регулировкой - позволяет компенсировать деформации и натяжение кабеля
• Рабочий температурный диапазон: от –60 C до +50 C
• Номинальное напряжение: 0,4/1 кВ
• Защита от УФ: да - материал не выгорает на солнце
• Поверхность: необработанная - без лакокрасочного покрытия, сохраняет естественную прочность сплава
• Цвет: черный

Совместимость и монтаж

Зажим промежуточный PS4120 (4x95-120) (50/1200) совместим с кабелями СИП-2 и СИП-4, имеющими сечение 95–120 мм2. Крепится к опоре через резьбовое отверстие М8 - требуется болт или шпилька подходящего класса прочности. Монтаж выполняется открытым способом: зажим фиксируется на опоре, затем в него заводятся жилы кабеля. Срывные болты обеспечивают плотное прилегание, предотвращая проскальзывание. Разборные головки позволяют снимать зажим без повреждения кабеля - удобно при ремонте или замене участка ЛЭП.

Безопасность и стандарты

Зажим промежуточный PS4120 (4x95-120) (50/1200) соответствует требованиям к устройствам для крепления СИП в соответствии с ГОСТ Р 50571 и нормативами ПУЭ. Предельная нагрузка 8000 Н гарантирует безопасную работу при максимальном натяжении кабеля. Отсутствие изоляционного слоя на контактах требует соблюдения правил безопасности при работе под напряжением - использование средств защиты и отключение питания перед обслуживанием обязательно.

Преимущества

• Шарнир с регулировкой - автоматически компенсирует колебания кабеля при ветре и термическом расширении
• Регулируемые петли - позволяют точно выставить угол крепления без дополнительных элементов
• Высокая механическая прочность - выдерживает нагрузку до 8000 Н, что выше среднего значения аналогичных решений
• Устойчивость к УФ и экстремальным температурам - долгий срок службы в открытом воздухе
• Легкий вес алюминиевого сплава - снижает нагрузку на опору
• Возможность демонтажа - разборные болты позволяют снять зажим без порчи кабеля

Ограничения применения

• Не применяется для кабелей сечением менее 95 мм2 - риск проскальзывания
• Не предназначен для крепления одиночных жил или неизолированных проводов - только для СИП-2/СИП-4
• Отсутствие защитного покрытия - в агрессивных химических или солевых средах (например, поблизости от морского побережья) рекомендовано дополнительное антикоррозийное покрытие
• Номинальное напряжение 1 кВ - нельзя использовать в сетях выше 1000 В
• Требуется точное соответствие диаметра кабеля - при слишком малом или большом диаметре зажим не обеспечит герметичности и надежности

Примеры использования

• Крепление СИП-4 на промежуточной деревянной опоре в сельской сети 0,4 кВ
• Установка на угловой опоре в городском микрорайоне при переходе ЛЭП между улицами
• Подвеска нейтрального провода на железобетонной опоре в холодном климате (Сибирь, Дальний Восток)
• Ремонтный участок ЛЭП, где необходима возможность последующего демонтажа без замены кабеля

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля попадал в диапазон 95–120 мм2 - используйте штангенциркуль
• При затяжке срывных болтов не переусердствуйте - достаточно усилия, при котором болт “сломается” по заданному моменту; это гарантирует надежность без риска повреждения внутренних деталей
• Если зажим устанавливается в местах с высокой влажностью или солевым туманом, нанесите на резьбу и контактные поверхности смазку типа WD-40 Specialist Corrosion Inhibitor
• При использовании на угловых опорах - отрегулируйте положение шарнира так, чтобы кабель не испытывал бокового изгиба
• Проверяйте состояние зажима после первых двух сезонов эксплуатации - особенно при наличии ветровых нагрузок
