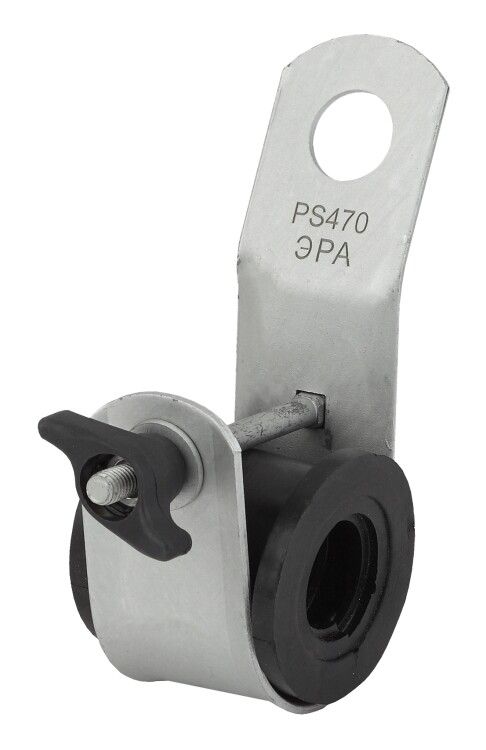

Зажим промежуточный PS470 (4x50-70) (50/1200) | Б0037750 ЭРА

Зажим промежуточный PS470 (4x50-70) (50/1200) от ЭРА предназначен для крепления СИП-2 и СИП-4 на промежуточных и угловых опорах воздушных линий электропередач. Устройство обеспечивает надежное удержание четырех жил сечением 50–70 мм2 при высоких механических нагрузках и широком диапазоне температур.

Назначение и область применения

Зажим промежуточный PS470 (4x50-70) (50/1200) используется для поддерживающего крепления изолированных проводов СИП-2 и СИП-4 на промежуточных опорах ЛЭП, а также на угловых участках трассы. Он фиксирует одновременно четыре жилы: три фазные и одну несущую нейтраль. Применяется в системах распределения электроэнергии напряжением до 1 кВ, где требуется прочное, долговечное и легко обслуживаемое крепление.

Технические характеристики

• Сечение жил: 50–70 мм2 - подходит для стандартных СИП-2 и СИП-4 с указанным сечением
• Диаметр кабеля: 50–70 мм - соответствует внешнему диаметру изолированных проводов указанного типа
• Предельная нагрузка: 8000 Н - выдерживает значительные механические усилия, включая ветровые и ледовые воздействия
• Количество жил: 4 - позволяет закрепить все элементы СИП-кабеля одним устройством
• Материал: алюминиевый сплав - легкий, коррозионностойкий, не требует дополнительного покрытия
• Цвет: черный - снижает нагрев от солнечного излучения
• Диапазон рабочих температур: от –60 до +50 C - работает в условиях сурового климата, включая Арктику и южные регионы
• Устойчивость к УФ: да - не теряет прочность под длительным солнечным воздействием
• Тип соединения: резьбовое - через метрическую резьбу М8
• Номинальное напряжение: 0,4/1 В - предназначено для низковольтных сетей
• Способ монтажа: открытый на опорах ЛЭП - монтируется на кронштейнах, уголках, других несущих элементах
• Толщина фланца: 0 мм - не имеет фланцевой части, крепится исключительно через резьбовое отверстие
• Защитное покрытие: необработанная поверхность - алюминиевый сплав сам по себе устойчив к атмосферным воздействиям

Совместимость и монтаж

Зажим промежуточный PS470 (4x50-70) (50/1200) совместим с любыми СИП-2 и СИП-4 кабелями, имеющими сечение 50–70 мм2 и внешний диаметр 50–70 мм. Для установки необходимо:

• Подготовить опору с подходящим крепежным местом (например, кронштейн с отверстием М8)
• Разместить кабель внутри зажима так, чтобы каждая жила заняла свое гнездо
• Закрутить срывные болты до момента их автоматического отлома - это гарантирует заданное усилие затяжки
• Закрепить зажим на опоре через резьбовое отверстие М8

Регулируемый шарнир и регулируемые петли позволяют компенсировать перекосы кабеля и изменять угол установки без дополнительных деталей. Это особенно важно при монтаже на угловых опорах.

Безопасность и стандарты

Зажим промежуточный PS470 (4x50-70) (50/1200) соответствует требованиям к механической прочности и долговечности для воздушных линий 0,4–1 кВ. Отсутствие металлических частей, подверженных коррозии, минимизирует риск аварий. Срывные болты предотвращают перегрузку кабеля за счет контролируемого разрушения при превышении допустимой нагрузки - это повышает безопасность всей системы.

Преимущества

• Одновременная фиксация всех четырех жил СИП - экономит время и количество крепежных точек
• Регулируемый шарнир и петли - позволяют точно выставить положение кабеля без дополнительных адаптеров
• Срывные болты - обеспечивают гарантированное усилие затяжки и предотвращают перетяжку
• Разборные головки болтов - позволяют демонтировать зажим без замены всего устройства
• Высокая стойкость к экстремальным температурам и УФ - подходит для любого региона России
• Легкий вес и отсутствие покрытия - снижают стоимость и увеличивают срок службы

Ограничения применения

• Не применяется для кабелей сечением менее 50 мм2 или более 70 мм2 - не обеспечивается герметичность и прочность
• Не предназначен для крепления на столбах без подготовленных крепежных площадок - требует наличие отверстия М8
• Не рекомендован для использования в качестве основного анкерного зажима - только для промежуточных и угловых опор
• Не подходит для кабелей с нестандартной формой сечения - только для круглых СИП-2/СИП-4

Примеры использования

• Крепление СИП-4 4×70 на промежуточной деревянной опоре в сельской сети
• Фиксация СИП-2 4×50 на угловой железобетонной опоре в городском микрорайоне
• Установка на переходе между двумя направлениями ЛЭП с изменением угла трассы
• Замена старых зажимов на новых линиях после модернизации

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля 50–70 мм - даже небольшое отклонение может вызвать проскальзывание
• Не используйте обычные болты вместо срывных - они не обеспечивают нужного усилия и опасны при перегрузке
• При монтаже на угловых опорах используйте регулируемый шарнир для равномерного распределения нагрузки
• При ремонте или замене кабеля можно разобрать зажим - открутите резьбовое соединение и снимите болты, не повреждая корпус
• Храните в сухом месте - хотя материал устойчив к влаге, попадание грязи внутрь может затруднить последующую сборку
