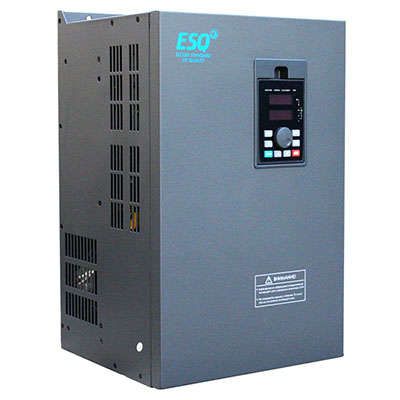

Преобразователь частотный ESQ-760-4T0185G/0220P 18.5/22кВт 380В ESQ 08.04.000481 ОРЛАН

Преобразователь частотный ESQ-760-4T0185G/0220P предназначен для регулирования скорости трёхфазного асинхронного двигателя мощностью до 22 кВт при напряжении 380 В. Этот преобразователь частотный обеспечивает точное управление двигателем в промышленных системах, где важна стабильная работа и энергоэффективность.

Назначение и область применения

Преобразователь частотный ESQ-760-4T0185G/0220P используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать и останавливать оборудование, снижает пиковые нагрузки на сеть и уменьшает износ механических компонентов. Применяется в системах с насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, требующим изменения оборотов в процессе работы.

Технические характеристики

• Мощность: 18,5 кВт (непрерывная), 22 кВт (кратковременная перегрузка)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходной ток: соответствует классу 18,5–22 кВт (значения указаны в документации производителя)
• Частота выходного сигнала: 0–400 Гц (регулируемая)
• Управление: V/f и скалярное управление
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Работа при температуре: от –10 C до +50 C

Совместимость и монтаж

Преобразователь частотный ESQ-760-4T0185G/0220P совместим с большинством трёхфазных асинхронных двигателей мощностью до 22 кВт. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией. Подключение выполняется через клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно соблюдайте полярность фаз и используйте автоматические выключатели и контакторы в цепях питания. Кабель между преобразователем и двигателем должен быть экранированным, особенно при длинах более 50 метров.

Безопасность и стандарты

Преобразователь частотный ESQ-760-4T0185G/0220P соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Устройство защищено от перегрева, перегрузки, короткого замыкания и потери фазы. Наличие внутреннего тормозного модуля не предусмотрено - при необходимости быстрого торможения необходимо подключить внешний тормозной резистор.

Преимущества

• Поддержка широкого диапазона частот - позволяет точно адаптировать скорость под технологический процесс
• Энергосбережение за счёт отказа от дросселей и заслонок
• Плавный пуск исключает ударные нагрузки на приводную систему
• Простой интерфейс настройки - базовые параметры доступны через кнопки на лицевой панели

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не допускает воздействия пыли и влаги
• Не поддерживает векторное управление - не рекомендован для высокоточных позиционирующих систем
• Требуется внешнее тормозное устройство при частом торможении или больших инерционных нагрузках
• Не работает от однофазной сети - необходима трёхфазная подводка 380 В

Примеры использования

• Вентиляция в производственных помещениях - изменение скорости в зависимости от температуры
• Насосные станции - регулирование давления в трубопроводе
• Ленточные конвейеры - согласование скорости с производительностью линии
• Компрессоры - поддержание заданного давления без постоянного включения/выключения

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может повредить двигатель
• Избегайте прокладки силовых кабелей рядом с сигналами управления - это минимизирует помехи
• При длительной работе на низких оборотах следите за охлаждением двигателя - возможно потребуется принудительное охлаждение
• Запишите все настроенные параметры - они сохранятся в памяти устройства, но потеря питания при некорректном завершении может вызвать сброс
• Для обслуживания используйте только сертифицированные сервисные центры - вскрытие корпуса аннулирует гарантию
