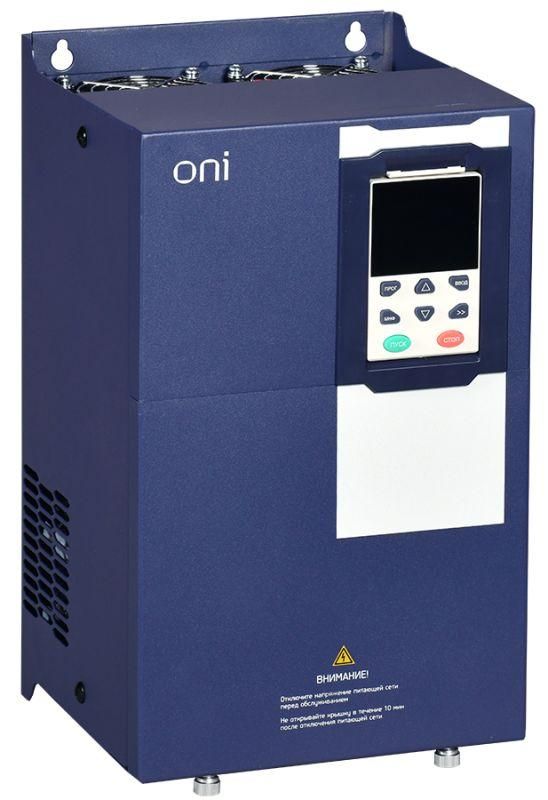

Преобразователь частоты K750 380В 3 фазы, мощность 18-22кВт 37-45А, IP20 ONI - K750-33-1822TM IEK

Преобразователь частоты ONI (IEK) k750-33-1822tm предназначен для точного регулирования скорости трёхфазных асинхронных двигателей на напряжение 380 В. Мощность 18–22 кВт и ток до 45 А позволяют использовать этот преобразователь частоты в промышленных системах с высокой нагрузкой, а степень защиты IP20 делает его подходящим для установки внутри щитов.

Назначение и область применения

Преобразователь частоты ONI (IEK) k750-33-1822tm управляет скоростью вращения двигателя путём изменения частоты и напряжения питания. Это позволяет плавно запускать оборудование, снижать энергопотребление и точно контролировать процесс. Применяется в промышленности, ЖКХ и строительстве: насосы, вентиляторы, конвейеры, лифты, подъёмники, компрессоры, станки с ЧПУ. Подходит для задач, где важны плавный пуск, стабильная скорость и торможение.

Технические характеристики

• Сетевое напряжение: 380 В переменного тока, три фазы
• Номинальная мощность: 18 кВт (макс. 22 кВт)
• Номинальный ток: 45 А
• Выходное напряжение: до 483 В
• Максимальная выходная частота: 600 Гц
• Частота входной сети: 50/60 Гц
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Встроенное тормозное сопротивление - обеспечивает эффективное торможение без внешних элементов
• Интерфейсы: один порт RS-485, поддержка Modbus RTU
• Способы управления: ручная настройка через LCD-панель, дистанционное управление по сети, совместимость с PLC и SCADA
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты k750-33-1822tm рассчитан на подключение к трёхфазному питанию 380 В. Для монтажа требуется свободное место в электрощите - устройство не герметичное, поэтому устанавливается только во внутренних помещениях. Клеммы для силовой цепи и управления выведены на переднюю часть корпуса. Подключаются двигатель, источник питания и тормозное сопротивление (если используется внешнее). Управление возможно через кнопки на дисплее или через сигналы от внешнего контроллера по RS-485. Обязательно соблюдать правила электромагнитной совместимости: экранирование кабелей, правильное заземление, отделение слаботочных и силовых проводов.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли и влаги - не допускается установка в сырых, пыльных или открытых зонах. Встроенный термозащитный механизм предотвращает перегрев. Все функции управления реализованы с учётом требований EN 61800-5-1.

Преимущества

• Встроенное тормозное сопротивление - экономит время и деньги на дополнительные компоненты
• LCD-дисплей с интуитивным меню - быстрая настройка без ПК
• Поддержка Modbus по RS-485 - легко интегрируется в автоматизированные системы
• Векторное управление - повышает точность контроля момента и скорости даже при малых оборотах
• Широкий диапазон частот (до 600 Гц) - подходит для высокоскоростных задач

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от пыли и влаги
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита
• Максимальная мощность 22 кВт - не подходит для двигателей выше этого значения
• Только трёхфазное питание - нельзя подключить к однофазной сети
• Требуется принудительное охлаждение при длительной работе на пределе - не забывать про вентиляцию щита

Примеры использования

• Лифтовые механизмы - плавный пуск и точное торможение
• Воздушные завесы и вентиляция - регулировка скорости в зависимости от температуры
• Конвейерные линии - синхронизация скоростей нескольких приводов
• Циркулярные пилы и шлифмашины - изменение оборотов под тип материала
• Насосные станции - снижение потребления энергии при низком спросе

Практические советы

• Выбирая преобразователь частоты k750-33-1822tm, проверьте соответствие номинала двигателя - ток 45 А подходит для 18–22 кВт, но не более
• Обеспечьте хорошую вентиляцию в щите - нагрев при максимальной нагрузке значителен
• Для дистанционного управления используйте экранированный кабель для RS-485, заземлите экран с одной стороны
• Настройте параметры торможения - встроенный сопротивление работает лучше при коротких остановках; для длинных - добавьте внешний резистор
• Перед первым запуском выполните автопараметризацию двигателя через LCD-меню - это повысит точность управления
• Запишите все установленные параметры - они сохранятся при отключении питания, но при замене устройства придётся восстанавливать настройки вручную
