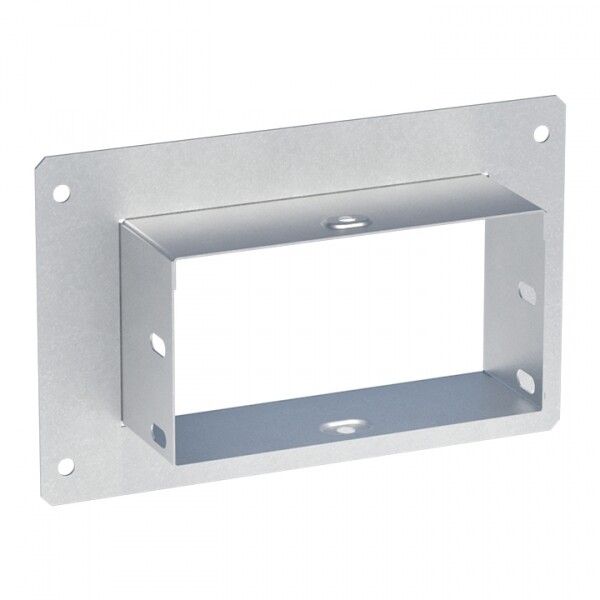

Фланец соединительный 100x600мм | f100600 EKF

Фланец соединительный 100x600 мм от EKF предназначен для герметичного соединения участков кабельных лотков системы EKF-Line. Этот элемент обеспечивает прочную и надёжную стыковку лотков, сохраняя целостность кабельной трассы. Артикул f100600 соответствует стандартным габаритам лотков высотой 100 мм и шириной 600 мм.

Назначение и область применения

Фланец соединительный 100x600 мм используется для соединения двух секций кабельного лотка в системе EKF-Line. Он применяется там, где требуется непрерывная транспортировка кабелей - например, между участками трассы, проходящими через стену, перегородку или технологический зазор. Подходит для промышленных, коммерческих и жилых объектов, где используются металлические лотки T-Line.

Технические характеристики

• Размеры: 100 мм (высота) × 600 мм (ширина)
• Материал: сталь с цинковым покрытием
• Толщина материала: 0,8 мм
• Цвет: серый
• Гарантийный срок: 3 года
• Тип изделия: заглушка лотка (функционально выполняет роль фланца для стыковки)

Цинкование защищает сталь от коррозии, особенно в условиях повышенной влажности. Толщина 0,8 мм обеспечивает достаточную жесткость для удержания нагрузки при сборке трассы.

Совместимость и монтаж

Фланец совместим только с лотками системы EKF-Line размером 100×600 мм. Устанавливается на торцевые кромки лотков - один фланец крепится к одному лотку, второй - к соседнему, после чего они стягиваются болтами через предварительно просверленные отверстия. Монтаж требует доступа к боковой стороне лотка. Для герметичности рекомендуется использовать комплектные болты и гайки из комплекта EKF-Line.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ Р 50571 и внутренними техническими условиями EKF. Цинковое покрытие соответствует классу защиты по коррозии C3 (умеренная агрессивность среды). Применяется в помещениях с нормальной влажностью и температурой от –40 C до +50 C.

Преимущества

• Усиливает механическую связь между лотками, снижая риск деформации при нагрузках
• Обеспечивает равномерное распределение усилий при затяжке креплений
• Не требует сварки - монтаж осуществляется с помощью стандартных крепёжных элементов
• Цинковое покрытие увеличивает срок службы в сравнении с обычной сталью

Ограничения применения

• Не подходит для лотков других производителей или размеров (например, 100×400 мм)
• Не является водонепроницаемым элементом - не заменяет гермовводы или уплотнители при прокладке вне помещений
• Не рассчитан на использование в агрессивных химических средах (кислоты, щелочи)
• Не следует применять в качестве опоры для веса кабеля - нагрузка должна передаваться через подвесы, а не через фланец

Примеры использования

• Соединение двух участков лотка на промышленном конвейере, где необходимо изменить направление трассы
• Переход через стену между двумя смежными помещениями в офисном здании
• Сращивание лотков в длинной трассе, когда невозможно установить одну цельную секцию
• Завершение лотка на конце трассы, если он не подключается к другому элементу (здесь выступает как заглушка)

Практические советы

• Проверьте точное соответствие размеров лотка и фланца - даже небольшое отклонение (+-2–3 мм) может помешать плотному соединению
• Перед монтажом удалите острые кромки и заусенцы на краях лотка, чтобы не повредить изоляцию кабелей
• Используйте только болты и гайки, рекомендованные EKF - другие крепления могут иметь неверную резьбу или длину
• При монтаже в местах с вибрацией (станки, насосы) дополнительно закрепите фланец антивибрационными прокладками
• Артикул f100600 часто заказывают в паре - один фланец на каждый стык. Храните запасные элементы на случай ремонта
