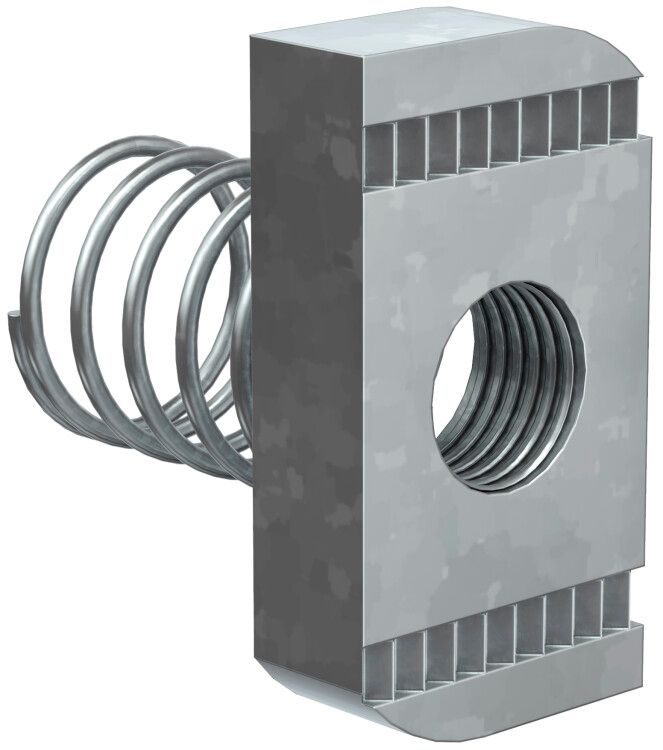

Гайка канальная с пружиной М12х40 (уп.50шт) IEK CMZ11-GK-12

Гайка канальная с пружиной М12х40 от IEK (артикул cmz11-gk-12) - это надёжный крепёжный элемент для сборки металлических конструкций на базе STRUT-системы. Благодаря встроенной пружине обеспечивает удержание нагрузки даже при вибрациях и перегрузках.

Назначение и область применения

Гайка канальная с пружиной М12х40 используется для соединения элементов STRUT-системы друг с другом и для фиксации кабельных лотков к STRUT-консолям. Применяется там, где требуется быстрая установка и надёжное удержание при возможной вибрации - например, в системах кабельного монтажа, на производствах, в энергообъектах и телекоммуникационных шкафах.

Технические характеристики

• Резьба: M12×40 - соответствует метрическому стандарту, совместима с болтами М12;
• Тип: гайка канальная - имеет открытую форму с боковым вырезом для защёлкивания на профиле;
• Материал: сталь оцинкованная - прочная основа с антикоррозийным покрытием;
• Покрытие: гальваническое цинковое - равномерный слой цинка, повышает долговечность в условиях повышенной влажности;
• Исполнение: низкое - компактная форма, оптимальна для ограниченного пространства;
• Подходящий профиль: сечение 41×21 мм - точно соответствует стандартному STRUT-профилю.

Совместимость и монтаж

Гайка канальная с пружиной М12х40 совместима исключительно с профилями STRUT системы сечением 41×21 мм. Для монтажа достаточно вставить гайку в паз профиля до щелчка, затем вкрутить болт М12 через отверстие в крепимом элементе. Пружина внутри гайки автоматически фиксирует её в профиле, предотвращая проворачивание и выпадение. Установка занимает несколько секунд - не требует дополнительных инструментов.

Безопасность и стандарты

Гайка канальная с пружиной М12х40 изготовлена из стали, соответствующей требованиям ГОСТ 1759-70 и ГОСТ 1781-80. Гальваническое цинковое покрытие обеспечивает класс защиты по коррозии C3 (умеренная агрессивность среды). Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Автоматическая фиксация благодаря пружине - снижает риск расшатывания при вибрациях;
• Ускоренный монтаж - не нужна предварительная закрепление гайки;
• Высокая механическая прочность - сталь с цинком выдерживает значительные осевые нагрузки;
• Устойчивость к коррозии - подходят для помещений с высокой влажностью и наружных установок в защищённых зонах;
• Совместимость с широким спектром крепёжных элементов - болты, шпильки, анкеры М12.

Ограничения применения

• Не применяется с профилями других сечений - только 41×21 мм;
• Не рекомендовано использование в агрессивных химических средах (например, в кислотных цехах);
• Цинковое покрытие не заменяет катодную защиту - при длительном контакте с морской водой или соленым туманом срок службы сокращается;
• Не предназначен для динамических нагрузок выше 1500 Н - для таких задач нужны специализированные крепления.

Примеры использования

• Фиксация кабельных лотков к вертикальным и горизонтальным направляющим STRUT-рам;
• Крепление распределительных щитов, светильников, вентиляторов к металлоконструкциям;
• Сборка стоек для оборудования в серверных помещениях;
• Закрепление трубопроводов и воздуховодов на технологических площадках.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр отверстия в крепимом элементе соответствует резьбе М12 - допуск +-0,1 мм;
• Не используйте гайку с повреждёнными зубьями или деформированной пружиной - это снижает надёжность фиксации;
• При затяжке болта не переусердствуйте - момент затяжки не более 35 Нм, чтобы не сорвать резьбу;
• Для частых демонтажей лучше использовать гайку с пружиной вместо обычной - она сохраняет функциональность после нескольких циклов;
• Артикул cmz11-gk-12 - единственный в линейке IEK с этим сочетанием размера и исполнения; другие модели имеют другую длину или тип резьбы.
