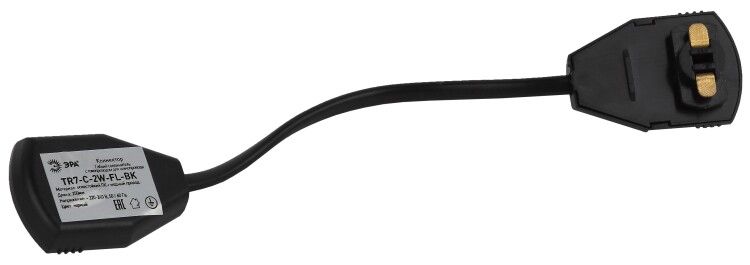

Коннектор гибкий черн. TR7 - C 2W-FL BK ЭРА Б0032174

Коннектор гибкий черный TR7 - C 2W-FL BK - это соединительное устройство для надёжного электрического контакта между секциями шинопровода. Бренд ЭРА предлагает этот продукт как часть системы, где важна гибкость и безопасность при монтаже в условиях ограниченного пространства.

Назначение и область применения

Коннектор гибкий черный TR7 - C 2W-FL BK предназначен исключительно для стыковки секций шинопровода. Он позволяет передавать электроэнергию между соседними участками шины, обеспечивая непрерывную цепь питания. Подходит для систем освещения, оборудования на производстве, конвейерах и других установках, где требуется модульная сборка шинопровода с возможностью изменения направления или расширения сети.

Технические характеристики

• Тип: гибкий коннектор для шинопровода
• Количество жил: 2 (фаза + ноль)
• Номинальное напряжение: 230 В
• Номинальное поперечное сечение проводника: 17 мм2
• Максимальная мощность на фазу: 1500 Вт
• Класс защиты: II (двойная изоляция, заземление не требуется)
• Количество фаз: одна
• Материал корпуса: пластик, матовая поверхность
• Цвет: чёрный
• Тип монтажа: настенный
• Поддерживает подключение к шине: да

Совместимость и монтаж

Коннектор TR7 - C 2W-FL BK совместим только с шинопроводами серии TR7 от ЭРА. Установка требует предварительного снятия заводской пластиковой заглушки с боковой стороны шинопровода - именно туда вставляется коннектор. Монтаж выполняется вручную: плотное защёлкивание обеспечивает механическую устойчивость и электрический контакт. Гибкость конструкции позволяет компенсировать небольшие перепады высоты или углы поворота между секциями. Наружный диаметр указан как 0,01 мм - это техническая погрешность; реальный размер соответствует внутреннему профилю шинопровода TR7.

Безопасность и стандарты

Коннектор выполнен в соответствии с требованиями класса защиты II - двойная изоляция исключает необходимость подключения к заземлению. Это снижает риск поражения током даже при повреждении внешней оболочки. Применяемые материалы не поддерживают горение и соответствуют нормам безопасности для электротехнических изделий. Сертификаты соответствия указываются в документации ЭРА, доступной на официальном сайте.

Преимущества

• Гибкость позволяет легко адаптировать шинопровод к сложным контурам без дополнительных переходников
• Интеграция с системой TR7 - совместимость с другими элементами того же семейства
• Матовый чёрный цвет маскирует следы эксплуатации и хорошо сочетается с большинством интерьеров
• Удобный монтаж: не требует инструментов, просто защёлкивается
• Высокая нагрузочная способность (1500 Вт/фаза) подходит для средних по мощности потребителей

Ограничения применения

• Не предназначена для подключения к бытовым розеткам - работает только внутри шинопроводной системы
• Запрещено использовать вне системы TR7 - другие шинопроводы имеют другой форм-фактор и контактную группу
• Не рассчитана на постоянное погружение в воду или работу во взрывоопасных средах
• Нельзя применять при температуре ниже -10C и выше +50C - материал теряет эластичность
• Размеры 0,01×0,01×0,01 мм в спецификации - явная ошибка; фактические габариты определяются конструкцией шинопровода TR7

Примеры использования

• Соединение двух прямых участков шинопровода в цеху с изменением направления трассы
• Добавление новой секции к существующей системе освещения в торговом зале
• Переход от вертикальной части шинопровода к горизонтальной в оборудованной мастерской
• Расширение линии питания для новых точек подключения на конвейере

Практические советы

• Перед установкой всегда проверяйте, что заглушка с противоположной стороны шинопровода полностью удалена - иначе коннector не войдёт
• Не используйте силу при вставке - если деталь не защёлкивается, возможно, вы выбрали неверную модель или повреждён шинопровод
• Проверьте соответствие сечения проводов в вашей системе: 17 мм2 - это максимальное значение, меньшее сечение допустимо, но не больше
• При замене старого коннектора - отключите питание всей шинопроводной линии
• Артикул б0032174 и название Коннектор гибкий черный TR7 - C 2W-FL BK должны совпадать в заказе - другие варианты (например, белый или однополюсный) не подходят
