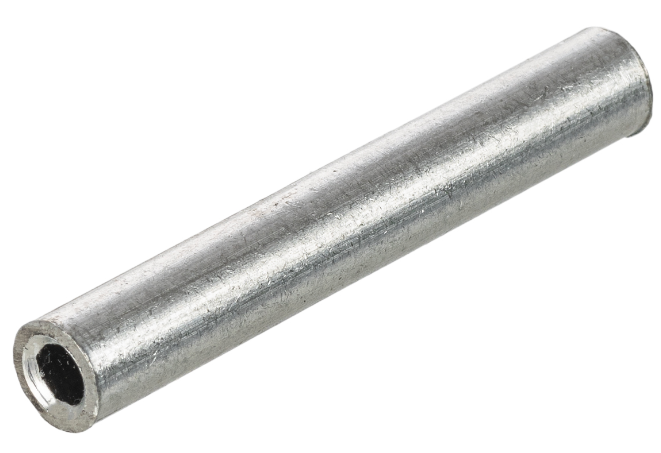

Гильза ЭРА ГА 120-14 алюминиевая ГОСТ 23469.3-79 - Б0062635

Гильза ГА 120-14 алюминиевая ГОСТ 23469.3-79 ЭРА предназначена для надёжного соединения алюминиевых жил кабелей и проводов сечением до 120 мм2, особенно в условиях, где исключено механическое натяжение. Продукт соответствует государственным стандартам и выпускается компанией ЭРА из высококачественного электротехнического алюминия.

Назначение и область применения

Гильза ГА 120-14 алюминиевая ГОСТ 23469.3-79 ЭРА используется для создания электрических соединений между алюминиевыми проводниками в распределительных сетях. Подходит для кабелей с рабочим напряжением до 35 кВ. Применяется там, где требуется прочное, долговечное и невосприимчивое к натяжению соединение - например, на опорах ЛЭП, в трансформаторных подстанциях, при прокладке кабельных трасс.

Технические характеристики

• Номинальное сечение: 120 кв.мм - рассчитана на жилы именно этого сечения;
• Материал: алюминий АД1М - высокопроводящий электротехнический сплав с минимальным содержанием примесей;
• Форма поперечного сечения: цилиндрическая - совместима с круглыми и секторными многопроволочными жилами;
• Ряд напряжений: 15 кВ - сертифицирована для работы в сетях до 15 кВ; при использовании в системах до 35 кВ требуется проверка комплектации и изоляционных слоёв;
• Способ монтажа: универсальный - требует обжима специальным инструментом, не предполагает сварки или пайки;
• Стандарт: ГОСТ 23469.3-79 - соответствие гарантирует точные геометрические параметры и механическую устойчивость.

Совместимость и монтаж

Гильза ГА 120-14 алюминиевая ГОСТ 23469.3-79 ЭРА совместима с:

• Алюминиевыми одножильными и многопроволочными проводами сечением 120 мм2;
• Сталеалюминиевыми проводами (например, СИП, АС) - при условии, что алюминиевый компонент имеет нужное сечение;
• Жилами с секторным профилем - форма внутреннего канала обеспечивает плотный контакт даже при неполном заполнении.

Для монтажа необходим обжимной инструмент с матрицей, подходящей под размер гильзы. Обжим выполняют двумя-тремя ударами, равномерно по всей длине. Недостаточно просто зажать - важно добиться пластической деформации металла для герметичного контакта.

Безопасность и стандарты

Гильза ГА 120-14 алюминиевая ГОСТ 23469.3-79 ЭРА изготовлена в соответствии с требованиями ГОСТ 23469.3-79, который регламентирует химический состав, размеры, механическую прочность и электропроводность. Материал АД1М обеспечивает низкое сопротивление переходного контакта и устойчивость к окислению. Соединение не выделяет токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая электропроводность благодаря материалу АД1М - снижаются потери энергии на нагрев;
• Стойкость к коррозии - алюминий АД1М менее подвержен окислению, чем технический алюминий;
• Точная геометрия по ГОСТ - позволяет гарантировать качество обжима без перекосов и повреждений жилы;
• Универсальность формы - подходит как для круглых, так и для секторных жил, что упрощает работу с разными типами кабелей.

Ограничения применения

• Не предназначен для соединений, испытывающих постоянное механическое натяжение - для таких случаев нужны ответвительные зажимы или муфты с фиксацией;
• Не рекомендован для использования в средах с повышенной влажностью без дополнительной изоляции (например, в земле или подвале);
• Не совместим с медными жилами - возможна электрохимическая коррозия при контакте меди и алюминия;
• Не следует применять в качестве замены термоусаживающихся или холоднодеформированных муфт в высоковольтных ответвлениях - здесь требуются другие решения.

Примеры использования

• Соединение двух участков алюминиевого кабеля АС 120/19 на воздушной линии;
• Заключительный этап монтажа силового кабеля в распределительном щите, когда жилы выводятся из труб и требуют соединения;
• Объединение алюминиевой жилы с сталеалюминиевым проводом СИП-4 в месте входа в дом;
• Ремонт повреждённого участка кабеля в кабельной канализации - после удаления части изоляции и подготовки жил.

Практические советы

• Перед обжимом обязательно зачистите жилы до голого металла - оксидная плёнка на алюминии сильно увеличивает сопротивление;
• Выбирайте обжимной клещи с матрицей, указанной производителем для гильз ГА 120-14 - некорректный инструмент вызывает плохой контакт или разрыв;
• Проверьте посадочный диаметр: внутренний канал гильзы точно соответствует сечению 120 мм2 - не используйте её для меньших или больших жил;
• После обжима всегда проверяйте соединение на прочность - попробуйте слегка потянуть жилы в противоположные стороны;
• Для открытых установок поверх гильзы желательно надеть термоусаживающуюся трубку или изолирующий рукав - это повысит безопасность и срок службы.
