Гильза соединительная ГА 120-15 GL-120 (10шт) - UGL10-120-15 IEK

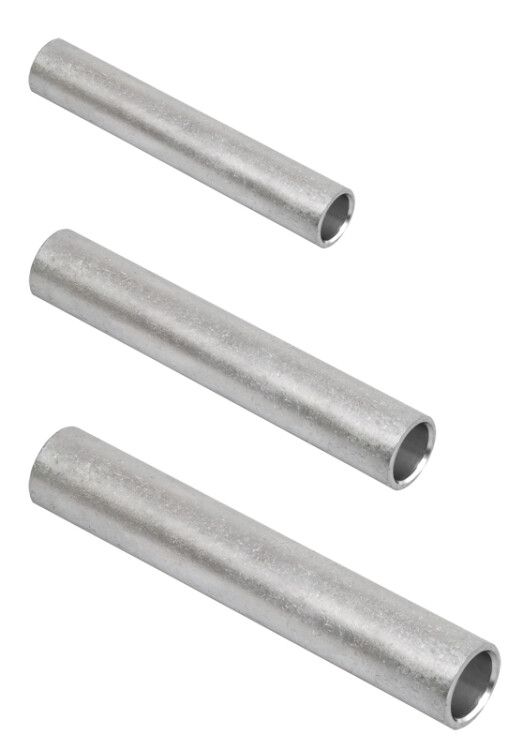

Гильза алюминиевая соединительная GL-120 от IEK предназначена для надёжного соединения алюминиевых проводников сечением 120 мм2 методом опрессовки. Продукт соответствует требованиям к высоковольтным соединениям до 10 кВ и применяется в распределительных сетях, трансформаторных подстанциях и на воздушных линиях.

Назначение и область применения

Гильза алюминиевая соединительная GL-120 используется исключительно для создания механически прочных и электрически надёжных соединений между алюминиевыми многожильными проводами. Подходит для работы в силовых цепях переменного тока с номинальным напряжением до 10 кВ. Часто применяется при монтаже и ремонте воздушных ЛЭП, внутри КРУ, на ответвлениях от основной трассы, а также при подключении кабельных муфт.

Технические характеристики

• Номинальное сечение: 120 мм2 - рассчитана на провода именно этого сечения; использование с меньшим или большим сечением недопустимо.
• Ряд напряжений: 10 кВ - обеспечивает изоляционную целостность при работе в средневольтных сетях.
• Материал: электротехнический алюминий - имеет высокую электропроводность и устойчив к окислению в нормальных условиях эксплуатации.
• Форма поперечного сечения: многопроволочная круглая / секторная жила - совместима с обоими типами алюминиевых проводов, используемых в энергетике.
• Наружный диаметр: 23 мм - важен для выбора правильного размера матриц при опрессовке и компоновки в распределительных устройствах.
• Внутренний диаметр: 16 мм - точно соответствует внешнему диаметру алюминиевой жилы сечением 120 мм2.
• Способ монтажа: опрессовка - требует специального пресс-клещей и матриц подходящего типа.
• Цвет: серый - стандартизирован для быстрой визуальной идентификации алюминиевых соединителей среди медных.
• Срок службы: 5 лет - указан минимальный срок при соблюдении условий монтажа и эксплуатации; реальный срок зависит от окружающей среды и нагрузки.

Совместимость и монтаж

GL-120 совместима только с алюминиевыми проводами сечением 120 мм2. Для качественного соединения необходимо использовать пресс-клещи с матрицей, предназначенной специально для гильз такого диаметра и материала. Недопустимо применять клещи для меди или других сечений - это приведёт к плохому контакту, перегреву и выходу из строя. Перед опрессовкой зачищают жилу на длину, равную глубине гильзы, и смазывают контактную поверхность антиоксидантной пастой. После опрессовки проверяют качество соединения: отсутствие трещин, плотное прилегание, равномерная деформация гильзы.

Безопасность и стандарты

Гильза алюминиевая соединительная GL-120 изготовлена в соответствии с требованиями ГОСТ Р 54891-2011 и другими отраслевыми стандартами на соединители для кабельных систем. Соответствует классу защиты IP00 - не имеет самостоятельной изоляции, поэтому всегда должна использоваться в составе закрытых устройств или дополнительно изолироваться термоусадкой или изолирующим бандажом после монтажа.

Преимущества

• Высокая электропроводность алюминия снижает потери мощности в месте соединения.
• Стандартный внутренний диаметр гарантирует точное соответствие жиле, что минимизирует риск возникновения переходного сопротивления.
• Серый цвет позволяет легко отличить её от медных аналогов, предотвращая ошибки при сборке.
• Простая технология монтажа - опрессовка даёт долговременную герметичность без сварки или пайки.

Ограничения применения

• Не для соединения медных проводов - вызывает электрохимическую коррозию.
• Запрещено использовать вне закрытых установок без дополнительной изоляции - открытые соединения опасны при наличии влаги и пыли.
• Не рекомендовано для частых перемещений или вибраций - возможна усталость металла и растрескивание.
• Срок службы 5 лет - является ориентиром для планового обслуживания; в агрессивных средах (промышленные зоны, побережья) требуется более частая замена.

Примеры использования

• Соединение фазных жил кабеля АС 120/19 на опоре ВЛ-10 кВ.
• Подключение алюминиевого вывода трансформатора к шинному мосту в КРУ.
• Объединение двух участков алюминиевого провода при восстановлении поврежденной линии.
• Создание ответвления от главной трассы в распределительном щите.

Практические советы

• Перед монтажом обязательно проверьте, чтобы сечение жилы было именно 120 мм2 - даже +-10% может привести к слабому соединению.
• Используйте только те пресс-матрицы, которые указаны производителем IEK для модели GL-120 - другие могут не обеспечить нужного давления.
• После опрессовки протяните соединение рукой - оно не должно двигаться. Если есть люфт - переделайте.
• Обязательно покрывайте место соединения термоусадочной трубкой с клеевым слоем или изолирующим бандажом - это продлит жизнь соединению и повысит безопасность.
• На объектах с повышенной влажностью или химической активностью воздуха регулярно осматривайте места соединений - особенно через год после монтажа.
