Гильза ЭРА ГМ 150-19 медная ГОСТ 23469.3-79 - Б0062624

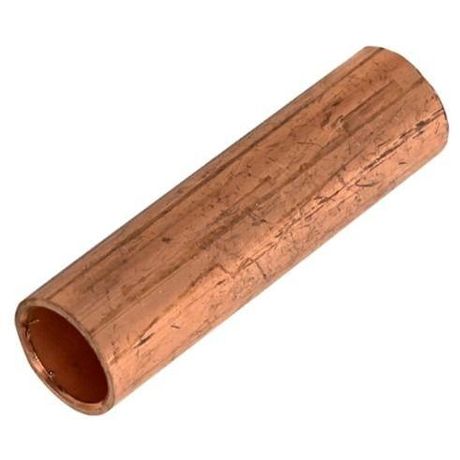

Гильза ГМ 150-19 медная ГОСТ 23469.3-79 ЭРА предназначена для надёжного соединения медных жил кабелей и проводов сечением до 185 мм2, особенно в силовых цепях до 10 кВ. Этот тип гильзы широко применяется в энергетике, промышленном оборудовании и распределительных устройствах.

Назначение и область применения

Гильза ГМ 150-19 медная ГОСТ 23469.3-79 ЭРА используется для создания механически прочных и электрически надёжных соединений между медными жилами кабелей. Подходит для работы с кабелями напряжением до 10 кВ. Применяется при монтаже и ремонте высоковольтных и средневольтных сетей, в распределительных пунктах, на подстанциях, а также при соединении кабельных ответвлений.

Технические характеристики

• Материал: медь марки М2 (высокоочищенная, электролитическая)
• Номинальное сечение жил: до 185 мм2
• Рабочее напряжение: до 10 кВ
• Стандарт: ГОСТ 23469.3-79
• Класс гибкости жил: предназначен для жил 5–6 класса гибкости
• Форма: трубчатая, с равномерным внутренним диаметром

Совместимость и монтаж

Гильза ГМ 150-19 медная ГОСТ 23469.3-79 ЭРА совместима исключительно с медными жилами. Для жил 2–3 класса гибкости требуется применять другие размеры гильз - см. специальную таблицу соответствия по ГОСТ. Обязательно используйте профессиональный обжимной инструмент с матрицами, подходящими под форму и размер этой гильзы. Недостаточно плотный обжим снижает контактную площадь и увеличивает риск перегрева.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79, что гарантирует соответствие требованиям к электрической прочности, термической устойчивости и механической нагрузке. Соответствует нормам безопасности для электроустановок напряжением до 10 кВ. Не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимальные потери мощности
• Устойчивость к окислению и долгий срок службы за счёт однородной структуры меди
• Стандартизованные размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Подходит для многожильных и однопроволочных жил 5–6 класса гибкости

Ограничения применения

• Не для алюминиевых или сталеалюминиевых жил - возможна химическая реакция и потеря контакта
• Не допускается использование без обжимного инструмента - скручивание недопустимо
• Не предназначена для постоянного погружения в жидкую среду - требует дополнительной герметизации при внешней установке
• Не следует применять при температуре выше +90 C длительное время - риск деформации материала

Примеры использования

• Соединение фазных жил кабеля ААШв 3×185 мм2 при замене участка трассы
• Объединение двух кабелей в распределительной камере подстанции
• Запайка повреждённого участка кабеля в системе питания насосной станции
• Монтаж переходника между основным кабелем и ответвлением к трансформатору

Практические советы

• Перед обжимом обязательно зачистите жилы до металлического блеска и удалите оксидную плёнку
• Выбирайте гильзу по фактическому суммарному сечению всех жил - не ориентируйтесь только на маркировку кабеля
• Используйте инструмент с регулируемым усилием - переобжим может вызвать растрескивание меди
• После обжима проверьте качество соединения: попробуйте слегка покрутить жилы внутри - они должны быть неподвижны
• Для открытой прокладки после обжима обязательно заключите гильзу в тепловую или полиэтиленовую термоусаживаемую трубку
