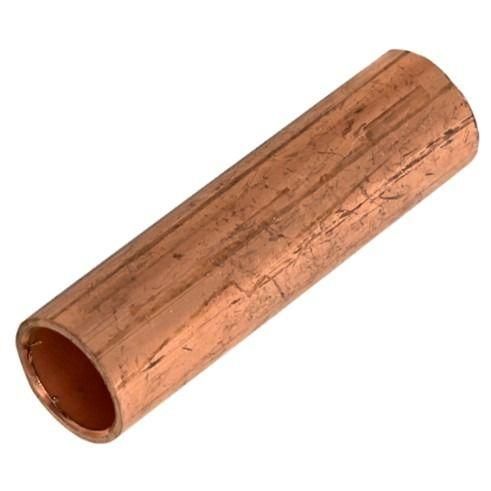

Гильза ЭРА ГМ 50-11 медная ГОСТ 23469.3-79 - Б0062645

Гильза ГМ 50-11 медная ГОСТ 23469.3-79 ЭРА - это стыковой соединитель из меди, предназначенный для надёжного соединения многожильных и круглых медных жил сечением до 50 мм2. Применяется в силовых кабельных сетях до 10 кВ, соответствует требованиям ГОСТ 23469.3-79 и выпускается компанией ЭРА.

Назначение и область применения

Гильза ГМ 50-11 медная ГОСТ 23469.3-79 ЭРА используется для создания стыкового соединения между двумя медными жилами кабеля или провода. Подходит для кабелей с рабочим напряжением до 10 кВ, включая силовые сети в зданиях, распределительных пунктах, подстанциях и на воздушных линиях. Предназначена для работы с жилами 5-го и 6-го классов гибкости. Может применяться для ремонта повреждённых участков кабеля, ответвлений и удлинений.

Технические характеристики

• Номинальное поперечное сечение: 50 мм2
• Материал: медь марки М2
• Тип соединения: стыковой
• Рабочее напряжение: до 10 кВ (по описанию производителя; в характеристиках указано 35 кВ - уточните соответствие проектным условиям)
• Форма: длинная гильза
• Покрытие: без защитного слоя (не оцинкована, не лужёна)
• Соответствие: ГОСТ 23469.3-79
• Подходит для: круглых и многожильных медных проводников

Совместимость и монтаж

Гильза ГМ 50-11 медная ГОСТ 23469.3-79 ЭРА совместима с жилами сечением до 50 мм2. Для жил 2-го и 3-го классов гибкости требуется подбор по специальной таблице производителя - стандартные размеры могут не обеспечить плотный контакт. Установка выполняется с помощью обжимного инструмента с матрицей, подходящей по форме и размеру гильзы. Обжим должен быть выполнен равномерно, в двух местах, чтобы исключить механическую слабину и высокое переходное сопротивление. Недопустимо использование плоскогубцев или других нештатных инструментов.

Безопасность и стандарты

Производится в соответствии с ГОСТ 23469.3-79, что гарантирует контроль качества материала, размеров и электропроводящих свойств. Соответствует нормам безопасности для кабельных соединений в электроустановках до 10 кВ. Отсутствие защитного покрытия требует последующей изоляции соединения - например, термоусаживающей трубкой или изолирующим бинтом - особенно при использовании во влажной среде или на открытом воздухе.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М2
• Стандартизированная форма и размеры обеспечивают предсказуемое качество соединения
• Длинная форма способствует более равномерному распределению давления при обжиме
• Совместимость с сертифицированными обжимными инструментами

Ограничения применения

• Не предназначен для алюминиевых или комбинированных жил - только для медных
• Не имеет внутреннего изоляционного слоя - обязательна внешняя изоляция после монтажа
• Не рекомендуется для постоянного погружения в воду или агрессивных средах без дополнительной защиты
• Значение 35 кВ в характеристиках противоречит описанию (до 10 кВ); используйте только в рамках заявленных 10 кВ, если нет подтверждения испытаний на 35 кВ
• Не подходит для одножильных жестких проводов без предварительного формирования в виде многожильного пакета

Примеры использования

• Соединение фазных жил кабеля ВВГнг-LS 3×50 при замене участка трассы
• Обустройство ответвления от основного кабеля в распределительном щите
• Ремонт повреждённого кабеля в подземной канализации с последующей герметизацией
• Создание соединения между двумя кабелями на опоре ЛЭП 6–10 кВ

Практические советы

• Перед обжимом зачистите жилы на длину, равную половине длины гильзы - слишком большая зачистка снижает прочность соединения
• Проверьте посадочный диаметр гильзы - он должен свободно принимать подготовленные жилы без усилия
• После обжима проверьте соединение на наличие трещин, перекосов или выступов металла - они указывают на некорректный инструмент или технологию
• Для открытых установок всегда используйте термоусаживающую муфту или изолирующую ленту с клеевым слоем
• Храните гильзу в сухом месте - медь подвержена окислению, что увеличивает сопротивление контакта
