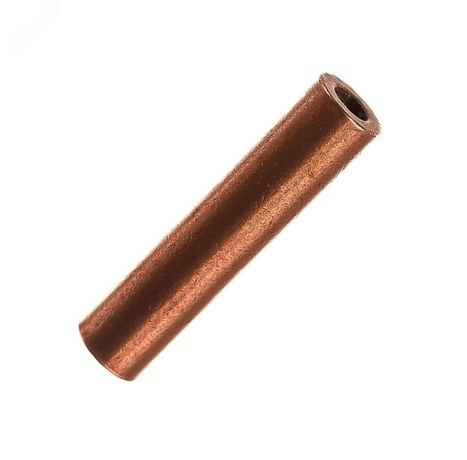

Гильза соединительная ГМ 50-11 УХЛ3 опрес. медн. CuPRO КЗОЦМ 7127

Гильза медная соединительная ГМ 50-11 УХЛ3 для опрессовки от КЗОЦМ — это надёжный элемент для создания постоянного электрического контакта между медными жилами кабелей сечением 50 мм². Применяется там, где важна долговечность, высокая проводимость и устойчивость к экстремальным условиям.

Назначение и область применения

Гильза медная соединительная ГМ 50-11 УХЛ3 для опрессовки используется исключительно для соединения медных жил кабелей и проводов методом опрессовки. Подходит для работы с кабелями на напряжение до 35 кВ. Находит применение в энергетике, промышленном оборудовании, строительстве, транспорте и других областях, где требуется прочное и долговечное соединение без сварки или пайки.

Технические характеристики

• Тип изделия: гильза соединительная
• Номинальное сечение жил: 50 кв.мм
• Материал: медь марки М2 (электротехническая, высокой чистоты)
• Способ монтажа: опрессовка специальными клещами
• Рабочее напряжение: до 35 кВ
• Диапазон температур: от -70 °C до +45 °C
• Защитное покрытие: отсутствует — поверхность голая медь
• Исполнение: стандартное (УХЛ3 — для умеренного и холодного климата)

Совместимость и монтаж

Гильза медная соединительная ГМ 50-11 УХЛ3 для опрессовки совместима только с медными жилами кабелей сечением 50 мм². Для монтажа необходимы специальные hydraulic или механические опрессовочные клещи с матрицей, соответствующей форме и размеру гильзы. Не допускается использование плоскогубцев, кусачек или другого инструмента — это приведёт к плохому контакту и перегреву. Перед опрессовкой зачищенные жилы должны плотно входить внутрь гильзы без зазоров. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и выступов.

Безопасность и стандарты

Гильза медная соединительная ГМ 50-11 УХЛ3 для опрессовки изготовлена в соответствии с требованиями к качеству электротехнической меди и нормам для соединительных элементов в распределительных сетях до 35 кВ. Отсутствие покрытия требует защиты от коррозии в агрессивных средах — рекомендуется герметизация соединения термоусадкой или изолирующей лентой. Исполнение УХЛ3 гарантирует работу в условиях повышенной влажности и низких температур, характерных для открытых установок в северных регионах.

Преимущества

• Высокая электропроводность благодаря материалу — меди марки М2
• Механическая прочность после опрессовки — соединение не ослабевает под нагрузкой
• Широкий температурный диапазон — работает даже при -70 °C
• Отсутствие оксидного слоя — медь не требует предварительной обработки перед монтажом
• Производство на заводе КЗОЦМ — контроль качества на всех этапах

Ограничения применения

• Не применяется для алюминиевых или комбинированных жил — возможен электрохимический эффект и разрушение контакта
• Не предназначен для использования вне закрытых систем — без дополнительной изоляции подвержена коррозии
• Не рассчитана на многократное разъединение — одноразовое соединение
• Не подходит для монтажа в помещениях с химически активной средой без внешней защиты
• Требует точного подбора инструмента — некорректная опрессовка снижает надёжность

Примеры использования

• Соединение жил силового кабеля в подземных камерах распределительных устройств
• Обвязка шин в трансформаторных подстанциях
• Подключение кабелей к оборудованию на холодильных комплексах
• Монтаж кабельных линий в промышленных цехах с колебаниями температуры
• Ремонт повреждённых участков кабельных трасс в условиях сурового климата

Практические советы

• Перед монтажом обязательно зачистите жилы до металлического блеска — оксидная плёнка снижает проводимость
• Выбирайте опрессовочные клещи с матрицей, указанной производителем для гильзы ГМ 50-11
• После опрессовки проверьте усилие — соединение должно быть плотным, без люфта
• Для открытых установок используйте термоусадочные трубки с клеевым слоем — они обеспечивают герметичность и защиту от влаги
• Артикул 7127 от КЗОЦМ — один из самых распространённых в России; запасайте аналоги при крупных проектах
• Не экономьте на инструменте — дешёвые клещи дают неравномерную деформацию и риск перегрева
