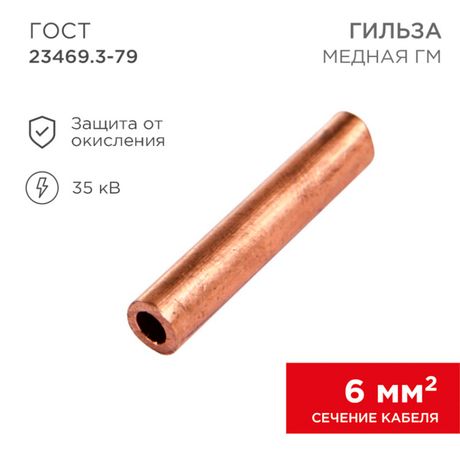

Гильза кабельная ГМ 6-4 (уп.10шт) Rexant 07-5353-1 MEET

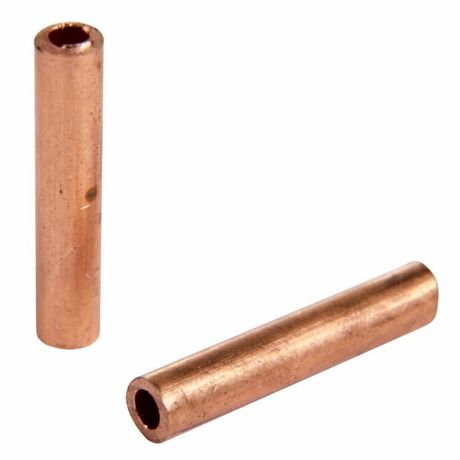

Гильза кабельная медная ГМ 6-4 (6 мм2 - Ø 4 мм) - это стыковой соединитель из меди, предназначенный для надёжного соединения медных жил кабелей и проводов сечением до 6 мм2 методом опрессовки. Бренд Rexant предлагает эту модель в упаковке по 10 штук (артикулы 07-5353-1 и etm07-5353-1), обеспечивая удобство для монтажа и ремонта.

Назначение и область применения

Гильза кабельная медная ГМ 6-4 применяется для создания прочного и электрически надёжного соединения между двумя медными жилами. Подходит для работы с кабелями и проводами в распределительных щитах, на подстанциях, в силовых цепях оборудования. Часто используется при замене участков кабеля, подключении заземления, монтаже освещения и промышленной автоматике.

Технические характеристики

• Материал: медь марки М2 - обеспечивает высокую электропроводность и долговечность.
• Номинальное сечение: 6 мм2 - соответствует жилам кабелей с этим поперечным сечением.
• Номинальный ток: 34 А - максимальный допустимый ток при нормальных условиях эксплуатации.
• Уровень напряжения: до 35 кВ - рассчитана на использование в сетях среднего напряжения.
• Форма: длинная - увеличивает площадь контакта при опрессовке, снижает риск перегрева.
• Внутренний диаметр: 4 мм - подходит для одножильных и многожильных проводников указанного сечения.
• Количество ответвлений: 0 - предназначен исключительно для стыкового соединения двух жил.
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты после монтажа.
• Стандарт: ГОСТ 23469.3-79 - соответствие государственному регламенту на медные гильзы.

Совместимость и монтаж

Гильза ГМ 6-4 совместима с медными жилами сечением 6 мм2 - как одножильными, так и многожильными. Для установки требуется специальный пресс-клещи с матрицей, подходящей по размеру. После вставки жил в гильзу необходимо выполнить равномерную опрессовку в двух местах - по краям. Убедитесь, что жилы полностью вошли внутрь, чтобы избежать плохого контакта. Посадочный диаметр 4 мм требует точного подбора провода - не используйте более толстые жилы.

Безопасность и стандарты

Гильза кабельная медная ГМ 6-4 изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует безопасность при работе в сетях до 35 кВ. Применение материала М2 обеспечивает стабильность при нагреве. Однако, поскольку гильза не имеет изоляционного покрытия, после опрессовки её обязательно следует заизолировать термоусадочной трубкой, изолентой или другим способом, особенно в условиях повышенной влажности или открытых помещениях.

Преимущества

• Высокая электропроводность благодаря чистой меди М2 - минимальные потери энергии.
• Длинная форма - равномерное распределение давления при опрессовке, снижение риска перелома жилы.
• Простота монтажа - не требует пайки, работает с любыми типами пресс-клещей.
• Надёжность соединения - механическая прочность выше, чем у сварки или пайки при правильном монтаже.

Ограничения применения

• Не подходит для алюминиевых жил - возможна электрохимическая коррозия при контакте с медью.
• Не имеет собственной изоляции - обязательна последующая изоляция соединения.
• Не рекомендовано применение в условиях постоянного погружения в воду или агрессивных химических средах без дополнительной герметизации.
• Запрещено использовать с жилами большего сечения - риск перегрева и выхода из строя.

Примеры использования

• Соединение фазных проводов в распределительном щите 10 кВ.
• Ремонт повреждённого участка кабеля в системе управления станком.
• Подключение заземляющего проводника к контуру заземления.
• Объединение двух кабелей в цепи освещения промышленного объекта.

Практические советы

• Перед монтажом проверьте, что жила свободно проходит через гильзу - не должна быть слишком плотной или болтаться.
• Очистите жилы от оксидов и грязи перед вставкой - это повысит контактное сопротивление.
• Используйте пресс с матрицей, соответствующей размеру гильзы - некорректный инструмент деформирует соединение.
• После опрессовки проверьте соединение на прочность - попробуйте слегка потянуть жилы в противоположные стороны.
• Храните гильзы в сухом месте - медь может окисляться при длительном контакте с влагой.
