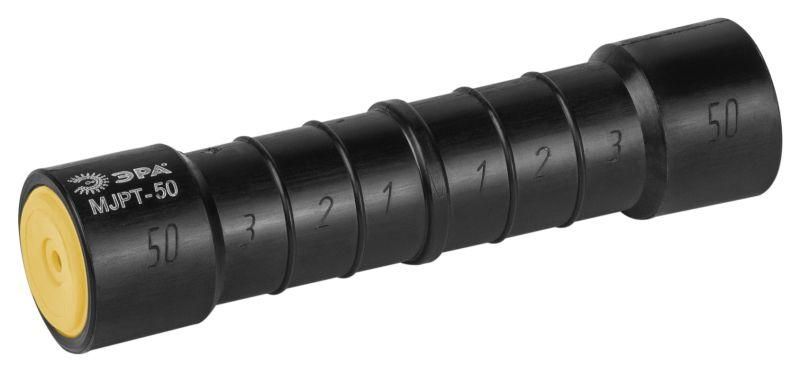

Гильза изолированная фазная MJPT-50 (ГИФ-50) ЭРА Б0064233

Гильза изолированная фазная MJPT-50 (ГИФ-50) ЭРА - это изолированный соединительный элемент для алюминиевых проводов и кабелей, предназначенных для воздушных линий электропередачи. Подходит для надёжного соединения жил СИП-2 и СИП-4 в пролётах с несущей нейтралью, обеспечивает долговечность контакта благодаря внутренней смазке и защищённой конструкции.

Назначение и область применения

Гильза изолированная фазная MJPT-50 (ГИФ-50) ЭРА используется для создания герметичных и изолированных соединений между токопроводящими жилами в воздушных линиях 0,6–1 кВ. Применяется исключительно в условиях, где провода не подвергаются механическому натяжению - то есть в местах ответвлений, переходов и соединений на опорах, но не в пролётных участках, где нагрузка передаётся через несущую нить.

• Соединение жил СИП-2 и СИП-4
• Работа с алюминиевыми проводами и кабелями Альдрей
• Подходит для установки на столбах, в распределительных узлах, на ответвлениях от ЛЭП

Технические характеристики

• Номинальное поперечное сечение: 50 мм2 - соответствует сечению жил СИП-2 и СИП-4
• Напряжение: 0,6/1 кВ - рассчитана на работу в сетях до 1000 В переменного тока
• Материал корпуса: алюминий - совместим с алюминиевыми жилами, исключает гальваническую коррозию
• Форма сечения жил: многопроволочная круглая / секторная - поддерживает оба типа жил, используемых в СИП
• Изолированность: да - внешняя изоляция защищает от замыканий и воздействия среды
• Заполнение внутренней полости: специальная контактная смазка - препятствует окислению алюминия, снижает сопротивление контакта

Совместимость и монтаж

Гильза изолированная фазная MJPT-50 (ГИФ-50) ЭРА совместима только с проводами и кабелями, указанными в характеристиках:

• СИП-2 и СИП-4 (с алюминиевыми жилами)
• Сталеалюминиевые провода (только алюминиевая часть)
• Кабели из алюминиево-магниево-кремниевого сплава (Альдрей)

Для монтажа требуется опрессовка с помощью гидравлического или механического пресса. Нельзя использовать клещи, плоскогубцы или другие инструменты, не обеспечивающие равномерное давление. Перед опрессовкой необходимо зачистить жилы на длину, указанную в инструкции производителя, и удалить оксидную плёнку. После опрессовки проверьте качество соединения - отсутствие трещин, ровный профиль, плотное прилегание изоляции.

Безопасность и стандарты

Гильза изолированная фазная MJPT-50 (ГИФ-50) ЭРА соответствует требованиям к изолированным соединителям для воздушных линий напряжением до 1 кВ. Материалы и технология производства обеспечивают безопасную эксплуатацию в открытой среде, в том числе при перепадах температур, влажности и загрязнении. Однако не является самонесущей - не выдерживает механическую нагрузку от натяжения провода.

Преимущества

• Внутренняя контактная смазка продлевает срок службы соединения, предотвращая окисление алюминия
• Снижение контактного сопротивления - уменьшает нагрев и потери энергии
• Цельная изоляция - исключает необходимость в дополнительной термоусадке или изоленте
• Совместимость с двумя типами жил (круглая и секторная) - универсальность для разных модификаций СИП

Ограничения применения

• Не применяется в пролётных участках, где провод испытывает натяжение - только в точках крепления и ответвлений
• Не подходит для медных жил, сталеалюминиевых проводов с медным сердечником или медными кабелями
• Не допускается использование без пресса - ручная затяжка недостаточна для надёжного контакта
• Не рекомендовано применение в агрессивных химических средах (промышленные зоны с высокой коррозионной активностью)

Примеры использования

• Соединение фазных жил СИП-4 на опоре при вводе в дом
• Ответвление от основной линии СИП-2 к освещению улицы
• Переход от старого алюминиевого кабеля Альдрей к новому СИП-4
• Объединение двух жил в распределительном щите на столбе

Практические советы

• Выбирайте гильзу строго по сечению жилы - 50 мм2 - не используйте для меньших или больших сечений
• Перед монтажом всегда проверяйте целостность изоляции гильзы - трещины или деформации недопустимы
• При работе с Альдрей - убедитесь, что сечение сплава точно соответствует 50 мм2; некоторые аналоги имеют завышенные значения
• После опрессовки протестируйте соединение тестером - сопротивление должно быть минимальным (не более 1–2 мОм)
• Храните гильзы в сухом месте - даже с изоляцией и смазкой они чувствительны к длительному воздействию влаги
