Гильза кабельная алюмомедная ГАМ 35/16 (20 шт/упак) | 90836 КВТ

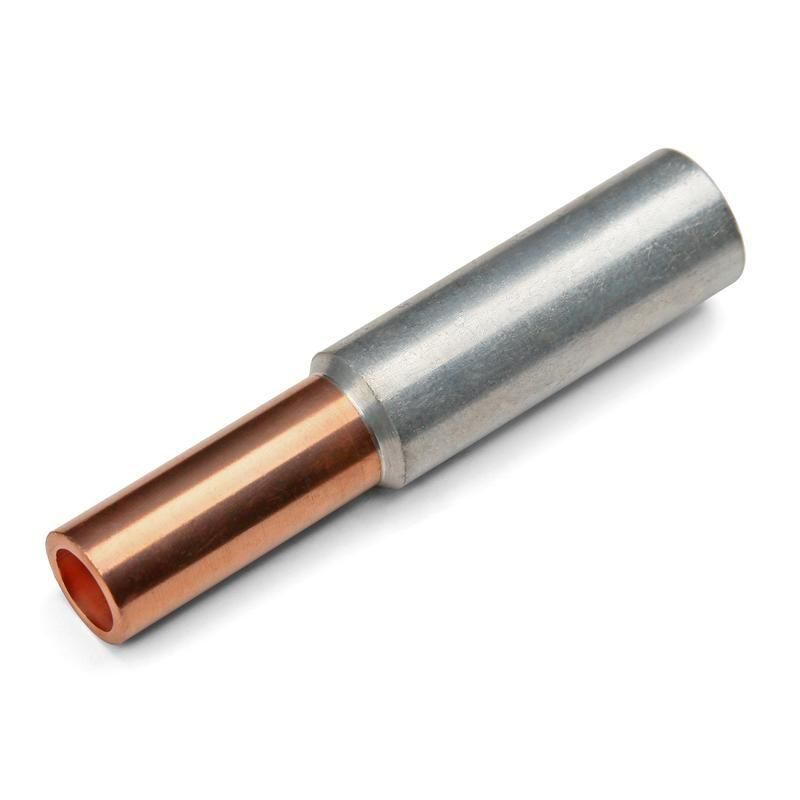

Гильза кабельная алюмомедная ГАМ 35/16 от КВТ предназначена для надёжного соединения алюминиевых и медных жил методом опрессовки. Применяется в силовых цепях до 1 кВ, особенно там, где требуется переход между разными металлами без потери проводимости - например, при подключении алюминиевого кабеля к медному выводу оборудования.

Назначение и область применения

Гильза ГАМ 35/16 используется для создания прочного и долговечного соединения между алюминиевой и медной жилой кабеля. Подходит для монтажа в распределительных щитах, на столбах, в кабельных камерах и других местах, где необходимо соединить разнородные металлы. Часто применяется при реконструкции старых сетей, где алюминиевые кабели заменяются или подключаются к современным медным устройствам.

Технические характеристики

• Сечение алюминиевой жилы: 35 мм2
• Сечение медной жилы: 16 мм2
• Рабочее напряжение: до 1 кВ
• Материал алюминиевой части: электротехнический алюминий АД1
• Материал медной части: медь М1
• Конструкция: цельная, несварная, с внутренней перегородкой
• Способ соединения металлов: фрикционная сварка на молекулярном уровне

Совместимость и монтаж

Гильза ГАМ 35/16 совместима с кабелями и проводами, имеющими соответствующие сечения жил - 35 мм2 из алюминия и 16 мм2 из меди. Для монтажа необходима опрессовка специальным клещами с матрицей, подходящей по форме и размеру гильзы. Перед установкой зачищают жилы на длину, равную глубине каждого отделения внутри гильзы - перегородка точно указывает границы захода. Убедитесь, что жилы плотно вошли до упора - это гарантирует минимальное переходное сопротивление.

Особенности конструкции

Внутренняя перегородка в гильзе ГАМ 35/16 выполняет две задачи: она ограничивает глубину ввода каждой жилы и служит масляным стопором - препятствует вытеканию компаунда при термической обработке. Благодаря технологии фрикционной сварки, медь и алюминий соединены на молекулярном уровне, исключая образование гальванической пары. Это повышает срок службы соединения и снижает риск окисления и нагрева.

Преимущества

• Исключён контакт алюминия и меди через внешнюю среду - нет коррозии
• Высокая механическая прочность после опрессовки
• Стабильное электрическое сопротивление даже при длительной нагрузке
• Не требует дополнительной герметизации или смазки
• Поддерживает номинальную токовую нагрузку при переходе с большего сечения алюминия на меньшее медное

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ
• Не следует использовать в условиях постоянного воздействия открытого пламени или высоких температур (>105 C)
• Запрещено применять с жилами другого сечения - не допускается «на глаз» подбор
• Не подходит для многожильных кабелей с очень мягкими жилами без предварительной прессовки концов

Примеры использования

• Подключение алюминиевого кабеля СИП-4 к медному входному кабелю в домашний щит
• Соединение алюминиевой шины на воздушной ЛЭП с медным кабелем, ведущим к трансформатору
• Объединение алюминиевого кабеля старой сети с новым медным оборудованием (например, частотным преобразователем)
• Ремонт или модернизация распределительных пунктов, где сохранились алюминиевые жилы

Практические советы

• Перед опрессовкой обязательно проверьте соответствие сечений жил - 35 мм2 алюминия и 16 мм2 меди - и используйте только те кабели, которые соответствуют этим значениям
• Учитывайте посадочный диаметр гильзы: при использовании клещей выбирайте матрицу, указанную производителем для модели ГАМ 35/16
• Не перегибайте гильзу после монтажа - это может нарушить целостность сварного соединения
• Проверяйте качество опрессовки: соединение должно быть плотным, без зазоров, с равномерным следом от матрицы
• Гильза ГАМ 35/16 от КВТ рассчитана на однократное использование - не пытайтесь демонтировать её для повторного монтажа
