Гильза кабельная алюмомедная ГАМ 300/300 (4 шт/упак) | 90858 КВТ

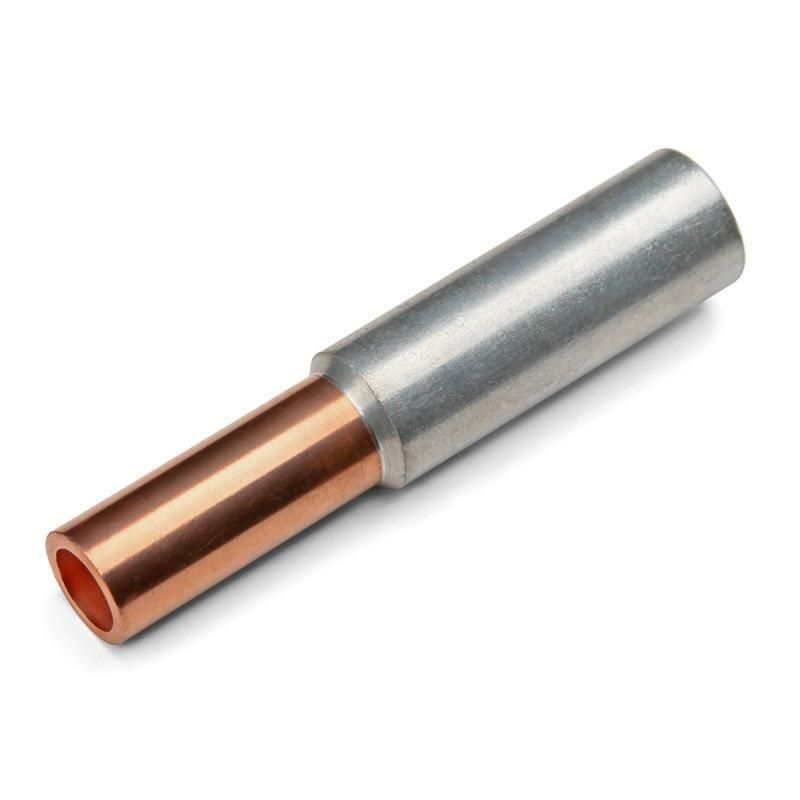

Гильза кабельная алюмомедная ГАМ 300/300 от КВТ предназначена для надёжного соединения алюминиевых и медных жил кабелей сечением 300 мм2 при рабочем напряжении до 10 кВ. Благодаря уникальной конструкции, она обеспечивает долговечный контакт между разнородными металлами без образования гальванической пары - идеальное решение для силовых цепей в распределительных устройствах, подстанциях и кабельных линиях.

Назначение и область применения

Гильза кабельная алюмомедная ГАМ 300/300 используется для опрессовки соединений между алюминиевыми и медными жилами кабелей. Применяется там, где требуется переход с алюминиевого провода на медный - например, при подключении кабельных линий к шинным системам, трансформаторам, выключателям или внутри распределительных пунктов. Подходит для кабелей с жилами из чистого алюминия, а также из сплава алюминия с магнием и кремнием (альдрей).

Технические характеристики

• Материал: электротехнический алюминий АД1 и медь М1
• Номинальное сечение: 300 мм2 для меди и алюминия
• Рабочее напряжение: до 10 кВ
• Форма жил: круглая / секторная - совместима с обоими типами
• Конструкция: цельная, несварная, с внутренней перегородкой
• Соединение металлов: фрикционная сварка - молекулярный контакт
• Поддержка альдрей: да - совместима с кабелями на основе Al-Mg-Si

Совместимость и монтаж

Гильза ГАМ 300/300 рассчитана на использование с кабелями, имеющими жилы сечением 300 мм2. Для правильного монтажа:

• Зачистите жилы кабеля на глубину, соответствующую внутренней перегородке - это гарантирует точную посадку и исключает перекос.
• Используйте пресс-клещи с матрицей, подходящей по форме и размеру гильзы (диаметр после опрессовки - около 40–45 мм).
• Не допускайте повреждения изоляции при зачистке - соблюдайте минимальную длину зачищаемой части.
• Перед опрессовкой убедитесь, что жилы плотно вошли в свои половины гильзы - алюминиевая часть должна полностью покрывать алюминиевую жилу, медная - медную.

Особенности конструкции

Гильза кабельная алюмомедная ГАМ 300/300 имеет ряд конструктивных решений, повышающих надёжность:

• Цельная форма без сварных швов - исключает риск коррозии и разрушения в зоне соединения.
• Внутренняя перегородка служит одновременно направляющей для жил и масляным стопором - препятствует распространению пропитывающего состава из кабеля в сторону контакта.
• Фрикционная сварка меди и алюминия создаёт единый монолитный переход - никаких микроскопических щелей, которые могли бы стать источником окисления.

Преимущества

• Стабильный контакт даже при больших токах - благодаря молекулярному соединению металлов.
• Защита от электрохимической коррозии - конструкция исключает образование гальванической пары.
• Высокая механическая прочность - гильза выдерживает усилия на растяжение и изгиб, характерные для кабельных трасс.
• Совместимость с современными кабелями типа альдрей - актуально для новых объектов и реконструкций.

Ограничения применения

• Не применяйте для напряжений выше 10 кВ - указанная классификация является максимальной.
• Не используйте с жилами другого сечения - 300 мм2 - это единственный допустимый вариант. Нельзя применять для 240 или 400 мм2 даже при “приблизительном” соответствии.
• Не подходит для соединений в условиях постоянного погружения в воду - хотя IP-класс не указан, материал не предназначен для подводного монтажа.
• Не рекомендуется многократная переопрессовка - деформация металла снижает герметичность и прочность соединения.

Примеры использования

• Соединение алюминиевой кабельной линии 10 кВ с медной шиной в распределительном устройстве подстанции.
• Переход от алюминиевого кабеля к медному выводу трансформатора в комплектной трансформаторной подстанции (КТП).
• Объединение жил в ответвлении кабельной сети, где одна ветвь выполнена алюминием, а вторая - медью.
• Ремонт или модернизация старых кабельных линий с заменой участка на более мощный медный кабель.

Практические советы

• Выбирая гильзу ГАМ 300/300, проверьте соответствие сечения жил - даже небольшая разница (например, 240 вместо 300) может привести к перегреву.
• При работе с альдрей-кабелями - убедитесь, что поверхность жилы не окислена; при необходимости протрите её специальной пастой для алюминия перед установкой.
• После опрессовки осмотрите место соединения: равномерная деформация гильзы - норма; трещины, неравномерные вмятины - отказ.
• Храните гильзы в сухом месте - влага может вызвать поверхностное окисление алюминия, влияющее на качество контакта.
• Для контроля качества соединения можно использовать термографию - горячие точки указывают на плохой контакт.
