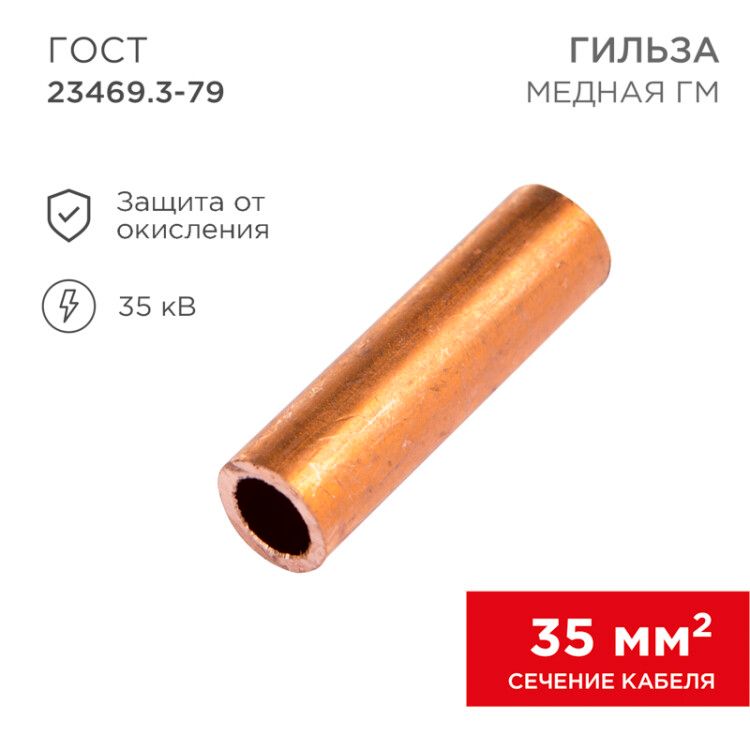

Гильза кабельная ГМ 35-10 (35мм² - Ø10мм) (в упак.50шт) | 07-5357-3 Rexant MEET

Кабельная гильза Rexant ГМ 35-10 - это медный стыковой соединитель для опрессовки кабелей с сечением 35 мм2 и наружным диаметром около 10 мм. Упакованы по 50 штук, подходят для надёжного соединения силовых цепей в распределительных устройствах, щитах и на участках прокладки кабеля.

Назначение и область применения

Гильза Rexant ГМ 35-10 применяется для создания прочного и электрически надёжного соединения между двумя медными жилами кабелей или проводов. Соединение выполняется путём опрессовки специальным инструментом - гильза деформируется вокруг жил, образуя монолитный контакт. Подходит для работы в распределительных щитах, на подстанциях, в кабельных трассах, при монтаже оборудования с повышенной нагрузкой. Применяется там, где требуется замена старых соединений, удлинение кабеля или подключение к аппаратам защиты.

Технические характеристики

• Тип: стыковая гильза (сквозная конструкция)
• Материал: медь (высокая проводимость, устойчивость к нагреву)
• Номинальное сечение: 35 мм2 - соответствует жилам кабелей этого сечения
• Внутренний диаметр: 10 мм - позволяет свободно проходить жилам с таким же или меньшим диаметром
• Рабочее напряжение: до 35 кВ - рассчитана на средневольтовые сети
• Номинальный ток: 135 А - максимальный допустимый постоянный ток при нормальных условиях
• Форма: длинная - увеличенная зона контакта для лучшего распределения давления при опрессовке
• Покрытие: без покрытия - поверхность голая, требует герметизации после монтажа
• Исполнение: стандартное - без термоусадочных элементов, изоляционных колец или других дополнений

Совместимость и монтаж

Гильза Rexant ГМ 35-10 совместима только с медными жилами кабелей сечением 35 мм2. Для установки необходима hydraulic or mechanical пресс-клещи с матрицей, подходящей под размер гильзы. Жилы должны быть зачищены на длину, равную половине длины гильзы, и плотно вставлены с обоих сторон. После опрессовки рекомендуется дополнительно изолировать место соединения термоусадочной трубкой или бандажом, так как сама гильза не имеет изоляции. Диаметр 10 мм указывает на ориентировочный наружный диаметр кабеля - перед монтажом проверьте фактический размер изоляции.

Безопасность и стандарты

Гильза выполнена в соответствии с требованиями к медицинским и промышленным соединениям, применяемым в электроустановках до 35 кВ. Хотя изделие не сертифицировано по GOST/R в явном виде, материалы и технология производства соответствуют отраслевым нормам для аналогичных продуктов. Напряжение 35 кВ означает, что гильза не предназначена для бытовых сетей 220–380 В - её используют исключительно в распределительных системах среднего класса напряжения.

Преимущества

• Высокая электропроводность благодаря чистой меди - снижаются потери энергии и перегревы
• Длинная форма обеспечивает более равномерное распределение усилия при опрессовке, чем короткие гильзы
• Отсутствие покрытия делает возможным точную адаптацию к любому типу изоляции после монтажа
• Упаковка по 50 штук удобна для крупных проектов и минимизирует расходы на доставку

Ограничения применения

• Не для алюминиевых жил - использование с алюминием вызовет оксидирование и потерю контакта
• Не является изолирующим устройством - обязательно нуждается во внешней изоляции после монтажа
• Не предназначен для мобильных или частично движущихся соединений - риск растрескивания металла при вибрации
• Запрещено использовать в местах с постоянным погружением в воду без дополнительной герметизации
• Не подходит для кабелей с сечением менее 25 мм2 или более 40 мм2 - некорректная посадка приведёт к плохому контакту

Примеры использования

• Подключение кабеля 3×35 мм2 к автоматическому выключателю в КРУ 10(6) кВ
• Объединение двух участков кабеля при ремонте трассы в тоннеле
• Соединение фазных жил в распределительной камере на промышленном объекте
• Замена поврежденного участка кабеля в подземной канализационной трассе

Практические советы

• Перед монтажом всегда сверьте реальный диаметр жилы с заявленным 10 мм - иногда изоляция толще, и жила не войдёт полностью
• Выбирайте пресс-матрицу точно по размеру гильзы - недостаточно или слишком большое давление испортит соединение
• После опрессовки осмотрите место соединения: не должно быть трещин, выпирающих краёв или видимого просвечивания жилы
• Для открытых участков используйте термоусадочные муфты с клеевым слоем - они предотвращают попадание влаги
• Храните гильзу в сухом месте - даже без покрытия медь не ржавеет, но грязь и пыль затруднят вход жилы
