Гильза кабельная медная под опрессовку ГМ 16-6 (100шт/упак) | 41632 КВТ

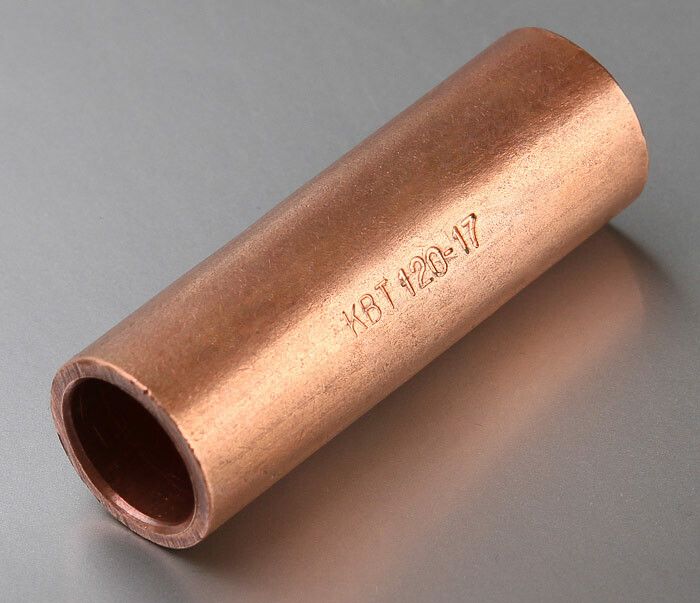

Гильза кабельная медная под опрессовку ГМ 16-6 (100 штук в упаковке) от КВТ предназначена для надёжного соединения медных кабелей и проводов методом опрессовки. Подходит для работы в сетях до 10 кВ, особенно эффективна при монтаже кабелей 5–6 класса гибкости. Артикул 41632 - решение для профессионального электромонтажа.

Назначение и область применения

Гильза ГМ 16-6 используется для соединения медных проводников встык путём опрессовки. Применяется в силовых цепях с рабочим напряжением до 10 000 В. Чаще всего встречается при ремонте и прокладке кабельных линий: распределительные устройства, трансформаторные подстанции, промышленные установки, энергосистемы. Удобна для замены повреждённых участков кабеля без замены всей трассы.

Технические характеристики

• Материал: Электротехническая медь марки М2 - высокая проводимость, минимальное сопротивление контакта.
• Поперечное сечение: 16 кв.мм - подходит для токов до ~100 А (зависит от температуры среды и типа изоляции).
• Тип соединения: Защищённое - механически прочное, защищено от окисления благодаря плотному контакту после опрессовки.
• Рабочее напряжение: До 10 кВ - допущено для использования в средневольтных сетях.
• Форма: Длинная - обеспечивает равномерное распределение давления при опрессовке, снижает риск перегрева.
• Покрытие: Без покрытия - требует герметизации изолирующим материалом при использовании во влажной среде.
• Нормативный документ: ГОСТ 23469.3-79 - соответствие требованиям к размерам, материалу и механической прочности.
• Упаковка: 100 штук в упаковке - удобно для крупномасштабного монтажа и хранения.

Совместимость и монтаж

Гильза ГМ 16-6 совместима с кабелями и проводами 5–6 класса гибкости. Для жил 2–3 класса гибкости необходимо использовать специальную таблицу подбора - меньшая гибкость требует большего усилия и другого режима опрессовки.

Для монтажа применяют гидравлический пресс с матрицами MW-образной формы. Эти матрицы специально разработаны компанией КВТ и обеспечивают точное формирование соединения без деформаций. Совместимы с прессами КВТ всех моделей.

Перед опрессовкой: зачистите жилы на длину, равную половине длины гильзы; вставьте два проводника с противоположных сторон до упора; произведите одну-две опрессии посередине гильзы. После - проверьте качество соединения: отсутствие зазоров, равномерная форма, отсутствие трещин.

Безопасность и стандарты

Гильза ГМ 16-6 изготовлена в соответствии с ГОСТ 23469.3-79, что гарантирует безопасность при работе под напряжением до 10 кВ. Соединение не выделяет токов утечки, не нагревается сверх нормы при правильной опрессовке. Однако: сама гильза не является изоляционным элементом - её необходимо дополнительно закрывать термоусадочной трубкой или изолирующими колпачками.

Преимущества

• Высокая электропроводность меди M2 минимизирует потери мощности и нагрев в месте соединения.
• Длинная форма позволяет добиться однородного распределения давления при опрессовке - меньше риска разрушения жилы.
• Сквозная конструкция исключает необходимость в сложной сборке - просто вводите провода с двух сторон.
• Совместимость с матрицами KW-T - возможность использовать уже имеющееся оборудование.
• Стандартизованные размеры - легко подбирать под существующую систему наконечников по ГОСТ 7386.

Ограничения применения

• Не для алюминиевых проводов - возможен электрохимический контакт и быстрый выход из строя.
• Не предназначен для открытой прокладки без защиты - медь подвержена окислению, особенно в агрессивной среде.
• Требует обязательной последующей изоляции - сама гильза не имеет изоляционного слоя.
• Не следует применять в условиях постоянной вибрации без фиксации - возможно ослабление соединения.
• Запрещено использование с прессами без подходящих матриц - некорректная опрессовка приведёт к плохому контакту и перегреву.

Примеры использования

• Соединение кабелей в распределительных щитах 6(10) кВ на промышленных объектах.
• Ремонт повреждённого участка кабеля в подземной трассе при замене секций.
• Объединение многожильных проводов в ответвительных муфтах.
• Монтаж заземляющих контуров с использованием медных жил сечением 16 мм2.

Практические советы

• Выбирая гильзу, всегда сравнивайте внутренний диаметр с наружным диаметром изолированных жил - они должны входить свободно, без сдавливания изоляции.
• При работе с жилами 2–3 класса гибкости используйте таблицу подбора от КВТ - она доступна в технической документации.
• После опрессовки обязательно протестируйте соединение тестером на сопротивление - оно должно быть близко к сопротивлению целого провода.
• Храните гильзы в сухом помещении - даже без покрытия медь сохраняет работоспособность, но влага увеличивает риск окисления перед монтажом.
• Для массового монтажа заказывайте сразу упаковку из 100 штук - экономичнее и проще в управлении запасами.
