Гильза медная ГМ 120-17 ГОСТ 23469.3 | UGT11-120-17 IEK

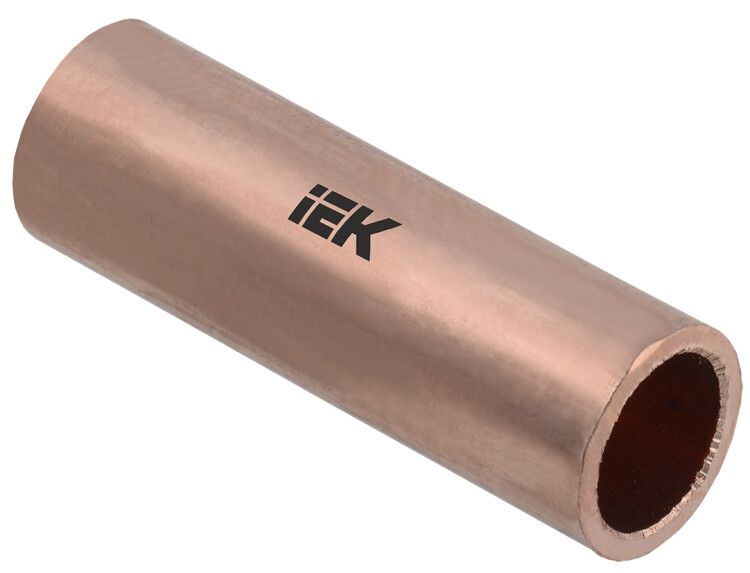

Гильза медная ГМ 120-17 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из высокопроводящей меди, предназначен для надёжного соединения многожильных медных проводников сечением 120 мм2 методом опрессовки. Применяется в силовых цепях до 10 000 В, особенно там, где важна долговечность и минимальное переходное сопротивление.

Назначение и область применения

Гильза медная ГМ 120-17 ГОСТ 23469.3 используется для создания прочного и электрически устойчивого соединения между двумя медными жилами кабеля или провода. Подходит для работы в распределительных устройствах, трансформаторных подстанциях, на воздушных и кабельных линиях напряжением до 10 кВ. Часто применяется при ремонте, модернизации или прокладке новых силовых трасс.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает высокую электропроводность и термическую стабильность.
• Поперечное сечение: 120 мм2 - рассчитана на работу с проводниками этого же сечения.
• Тип соединения: Стыковой - соединяет два конца провода в одну линию без ответвлений.
• Способ монтажа: Опрессовка - требует специальных клещей и матриц, подходящих для данного типа гильз.
• Работает с многожильными проводниками: Да - совместима с мягкими, составными медными жилами.
• Номинальное напряжение: До 10 000 В - соответствует требованиям для средневольтных сетей.
• Форма: Длинная - увеличенная длина способствует равномерному распределению давления при опрессовке.
• Защитное покрытие: Отсутствует - поверхность голая, без лака, олова или других антикоррозийных слоёв.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Медный - характерный цвет материала, позволяет визуально отличить от алюминиевых аналогов.

Совместимость и монтаж

Гильза медная ГМ 120-17 ГОСТ 23469.3 совместима исключительно с медными проводниками того же сечения - 120 мм2. Для установки требуется hydraulic or mechanical press with appropriate matrix for this size and type of terminal. Убедитесь, что используемые клещи имеют матрицу, соответствующую форме и размеру длинной гильзы. Перед опрессовкой зачистите жилы на длину, равную половине внутренней длины гильзы, чтобы избежать выступающих проволочек. После опрессовки проверьте механическую прочность соединения - потянуть за провода нельзя допустить проскальзывания.

Безопасность и стандарты

Произведена согласно ГОСТ 23469.3, который регламентирует форму, размеры, материалы и испытательные методы для медных соединителей. Соответствие стандарту гарантирует безопасность при работе под напряжением до 10 кВ. Наличие сертификатов качества от IEK подтверждает соответствие требованиям безопасности электроустановок.

Преимущества

• Высокая электропроводность меди снижает нагрев в месте соединения даже при длительной нагрузке.
• Длинная форма обеспечивает более равномерное распределение усилия при опрессовке - меньше риск повреждения жил.
• Отсутствие покрытия предотвращает образование оксидных плёнок, которые могли бы повысить сопротивление контакта.
• Срок службы 30 лет делает её экономически выгодным решением для постоянных соединений.

Ограничения применения

• Не для алюминиевых или комбинированных (медно-алюминиевых) жил - возможен химический контакт и коррозия.
• Не рекомендовано применение вне закрытых распределительных устройств - открытое расположение без защиты от внешних воздействий снижает срок службы.
• Требуется точное соблюдение технологии опрессовки; использование неквалифицированных инструментов может привести к плохому контакту или разрушению гильзы.
• Без защитного покрытия чувствительна к агрессивной среде - не использовать в помещениях с повышенной влажностью, химическими парами или солями без дополнительной герметизации.

Примеры использования

• Соединение двух участков кабеля КВВГ 3×120 в распределительном щите подстанции.
• Замена поврежденного фрагмента силового кабеля на линии 6–10 кВ.
• Объединение выводов трансформатора с шинами в ячейках КРУ.
• Прокладка нового кабеля в кабельных каналах с необходимостью сплайса.

Практические советы

• Перед монтажом всегда проверяйте, что сечение жил точно соответствует 120 мм2 - перегрузка вызывает перегрев, недостаточное сечение - плохой контакт.
• Используйте только те опрессовочные матрицы, которые указаны производителем IEK для модели ugt11-120-17 - неверная матрица деформирует гильзу.
• После опрессовки осмотрите место соединения: должны быть видны две-три вдавленные зоны, без трещин и острых кромок.
• Если работа выполняется во влажной среде - после монтажа обмотайте соединение термоусадочной трубкой или изолирующей лентой для защиты от коррозии.
• Храните гильзы в сухом помещении - хотя медь не ржавеет, грязь и влага затрудняют последующую подготовку к монтажу.
