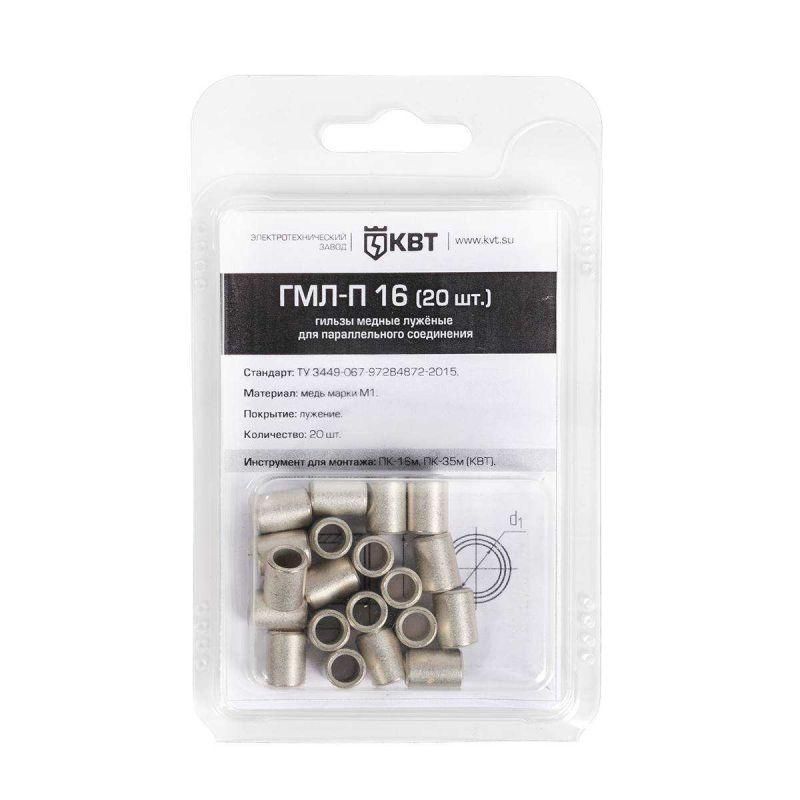

Гильза кабельная ГМЛ-П 16 (20шт) - 86559 КВТ

Гильза кабельная ГМЛ-П 16 от КВТ — соединительная деталь из лужёной меди для надёжного параллельного соединения медных проводов методом опрессовки. Подходит для монтажа в распределительных коробках, на станциях и в других местах с ограниченным пространством.

Назначение и область применения

Гильза кабельная ГМЛ-П 16 предназначена для создания параллельных соединений между двумя или более медными проводниками сечением до 16 мм². Применяется там, где требуется прочное, долговечное и компактное соединение без сварки или пайки — например, в распаячных коробках, щитах, на токопроводах, в системах автоматизации и на промышленном оборудовании.

Технические характеристики

• Номинальное сечение проводника: 16 кв.мм
• Рабочее напряжение: до 1000 В
• Материал: электротехническая медь марки М1
• Покрытие: олово-висмутовое лужение (климатическое исполнение Т2)
• Тип соединения: параллельный, внахлёст
• Способ монтажа: опрессовка специальным инструментом
• Форма: короткая, со сквозной конструкцией
• Количество в упаковке: 20 штук

Совместимость и монтаж

Гильза ГМЛ-П 16 совместима с проводами из мягкой меди, имеющими сечение от 4 до 16 мм². Благодаря расширенному диапазону опрессовки допускается соединение проводов разного сечения в одной гильзе — например, 10 мм² + 16 мм². Для монтажа используется пресс-клещи с матрицей, соответствующей типу гильзы. Перед опрессовкой зачищается изоляция на длине, равной половине длины гильзы. Фаски на краях облегчают введение проводов. После опрессовки проверяется механическая прочность соединения — провода не должны выскальзывать.

Безопасность и стандарты

Гильза ГМЛ-П 16 соответствует требованиям к электроизоляционным соединениям для сетей до 1 кВ. Лужение с добавлением висмута повышает устойчивость к окислению и коррозии, что важно для работы в условиях повышенной влажности или перепадов температур. Соединение не требует открытого пламени, исключает риск возгорания при монтаже.

Преимущества

• Уменьшенные габариты — удобны для установки в плотных распределительных коробках
• Лужёное покрытие с висмутом снижает риск окисления и увеличивает срок службы
• Сквозная конструкция позволяет легко контролировать правильность заправки проводов
• Фаски на краях ускоряют монтаж и снижают риск повреждения жил
• Один тип гильзы поддерживает соединение проводов различного сечения — экономит место и инventарь

Ограничения применения

• Не применяется для алюминиевых проводов — материал гильзы только медь
• Не предназначен для высоких частот (>50 Гц) или импульсных нагрузок — рассчитана на переменный ток 50 Гц
• Не рекомендуется использовать вне закрытых корпусов при постоянном воздействии осадков или прямого попадания воды — хотя лужение устойчиво, IP-защита самой гильзы не предусмотрена
• Требуется точный подбор пресс-клещей; использование неподходящего инструмента приведёт к слабому контакту

Примеры использования

• Соединение двух медных кабелей 10 мм² и 16 мм² в распаячной коробке на этажном щите
• Ответвление питания от основного провода 16 мм² к розеткам в цеху
• Замена старого соединения в старом распределительном щите, где нет места для болтовых зажимов
• Объединение жил многожильного кабеля перед подключением к автомату

Практические советы

• Перед монтажом всегда проверяйте, чтобы зачищенная часть провода полностью помещалась внутрь гильзы — не должно быть выступающих жил
• Для опрессовки используйте клещи с матрицей, подходящей именно для ГМЛ-П — не заменяйте её на универсальные
• После опрессовки проверьте соединение руками: если провода двигаются — соединение некачественное, необходимо переделать
• Храните гильзы в сухом месте — даже с лужением длительное воздействие влаги может вызвать потемнение поверхности
• Гильза ГМЛ-П 16 от КВТ — хорошая альтернатива болтовым соединениям, когда нужна компактность и быстрый монтаж
