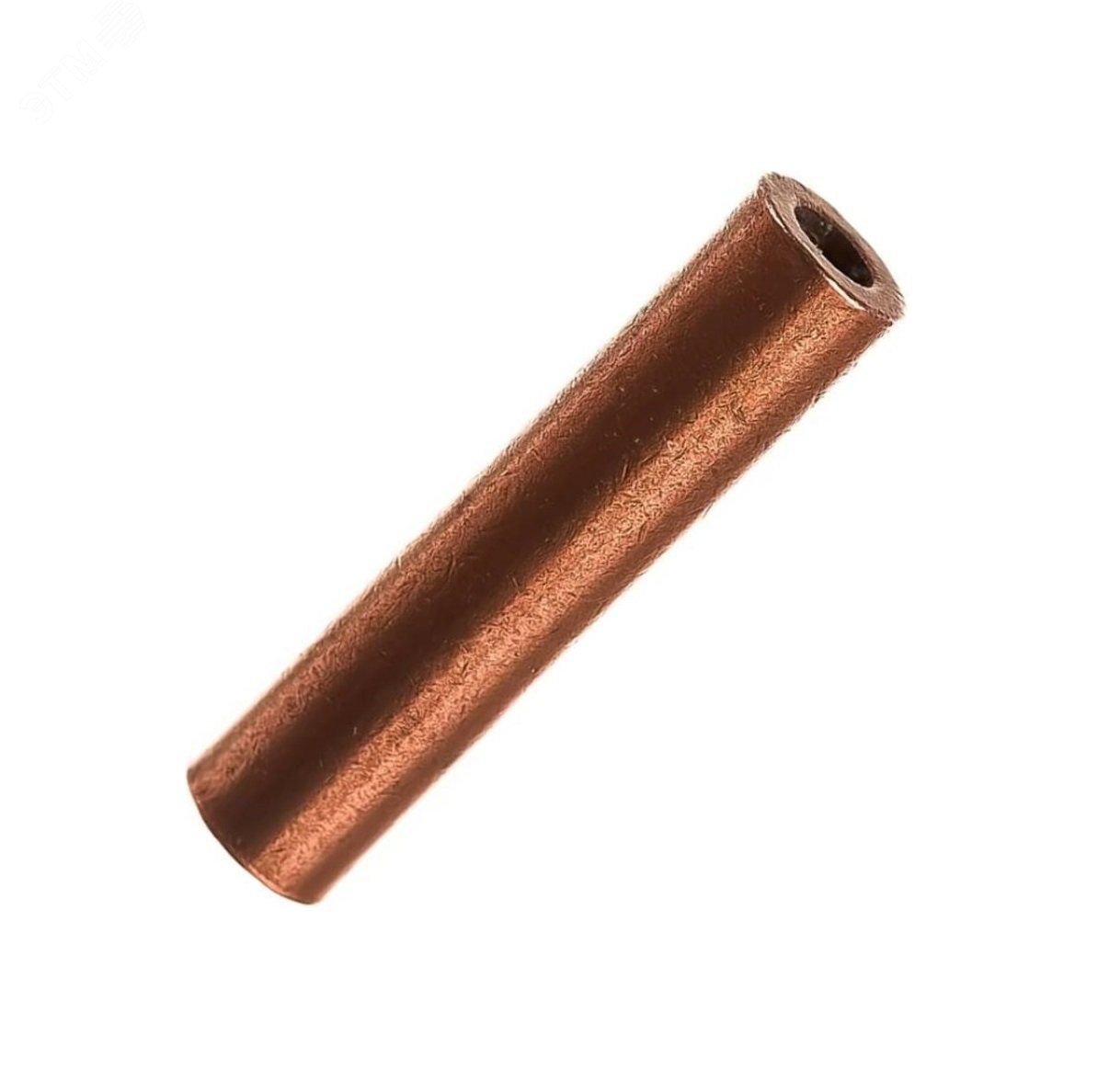

Гильза соединительная ГМ 35-10 УХЛ3 опрес. медн. CuPRO КЗОЦМ 7126

Гильза медная соединительная ГМ 35-10 УХЛ3 для опрессовки — это надёжный элемент для соединения медных жил кабелей сечением 35 мм² методом опрессовки. Произведённая компанией КЗОЦМ, эта гильза обеспечивает низкое переходное сопротивление и устойчивость к экстремальным температурам, подходя для промышленного и энергетического оборудования.

Назначение и область применения

Гильза медная соединительная ГМ 35-10 УХЛ3 для опрессовки используется для создания постоянного электрического соединения между двумя медными жилами кабеля или провода. Применяется там, где требуется высокая механическая прочность и стабильность контакта — например, при монтаже силовых кабелей на подстанциях, в распределительных устройствах, на промышленных объектах и в системах с высокими нагрузками.

Технические характеристики

• Сечение жилы: 35 мм² — подходит для кабелей с таким же сечением медной жилы;
• Ряд напряжений: 10 кВ — рассчитана на работу в сетях до 10 кВ;
• Материал: медь марки М2 — высокая электропроводность и термическая стабильность;
• Способ монтажа: опрессовка — требует специального пресс-клещей;
• Диапазон рабочих температур: от -70 до +45 °C — выдерживает суровый климат, включая холодные регионы;
• Форма жил: круглые — совместима только с одножильными или многожильными круглыми проводниками;
• Защитное покрытие: отсутствует — не имеет антикоррозийного или изоляционного слоя;
• Исполнение: стандартное — соответствует типовым требованиям ГОСТ.

Совместимость и монтаж

Гильза медная соединительная ГМ 35-10 УХЛ3 для опрессовки совместима исключительно с медными жилами сечением 35 мм². Для правильного соединения необходимо:

• Очистить жилы от оксидов и загрязнений;
• Вставить две зачищенные жилы внутрь гильзы до упора;
• Опрессовать с помощью матриц, соответствующих размеру гильзы (диаметр 60 мм — посадочный размер для пресса);
• Не допускать перекоса жил — это снижает надёжность контакта.

Не используйте гильзу для алюминиевых или комбинированных жил — материал несовместим.

Безопасность и стандарты

Производится по технологиям АО “КЗОЦМ” и соответствует требованиям к качеству медных соединителей для электротехники. Хотя явного указания на ГОСТ нет, исполнение и материалы соответствуют отраслевым нормам для кабельных соединений до 10 кВ. Отсутствие изолирующего покрытия требует последующей защиты соединения — например, термоусадочной трубкой или бандажом.

Преимущества

• Высокая электропроводность благодаря чистой меди М2 — минимизация потерь мощности;
• Устойчивость к низким температурам — работает в условиях Арктики и горных районов;
• Механическая прочность после опрессовки — соединение не ослабевает при вибрациях и нагрузках;
• Совместимость с промышленным оборудованием — подходит для автоматических линий и тяжёлых условий эксплуатации.

Ограничения применения

• Не применяется для алюминиевых или медно-алюминиевых жил — риск электрохимической коррозии;
• Не предназначен для работы выше 10 кВ — превышение напряжения недопустимо;
• Отсутствие внешнего покрытия — требует обязательной герметизации после монтажа;
• Не подходит для многожильных плоских проводов — только круглые жилы;
• Не рекомендуется для открытого монтажа без защиты от осадков и химически активной среды.

Примеры использования

• Соединение жил кабелей в подземных кабельных колодцах;
• Обустройство заземления на промышленных предприятиях;
• Монтаж силовых кабелей на трансформаторных подстанциях;
• Ремонт и модернизация старых электросетей с медными проводами;
• Сборка электрощитов в холодных регионах (например, Якутия, Чукотка).

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы и гильзы — даже небольшое отклонение снижает надёжность;
• Используйте пресс с матрицами, рекомендованными производителем — для ГМ 35-10 УХЛ3 обычно нужна матрица 60 мм;
• После опрессовки обязательно изолируйте место соединения термоусадкой или бандажом — гильза не имеет изоляции;
• Храните гильзы в сухом месте — медь подвержена окислению при повышенной влажности;
• При работе в условиях повышенной влажности или агрессивной среды — дополнительно покрывайте соединение герметиком.
