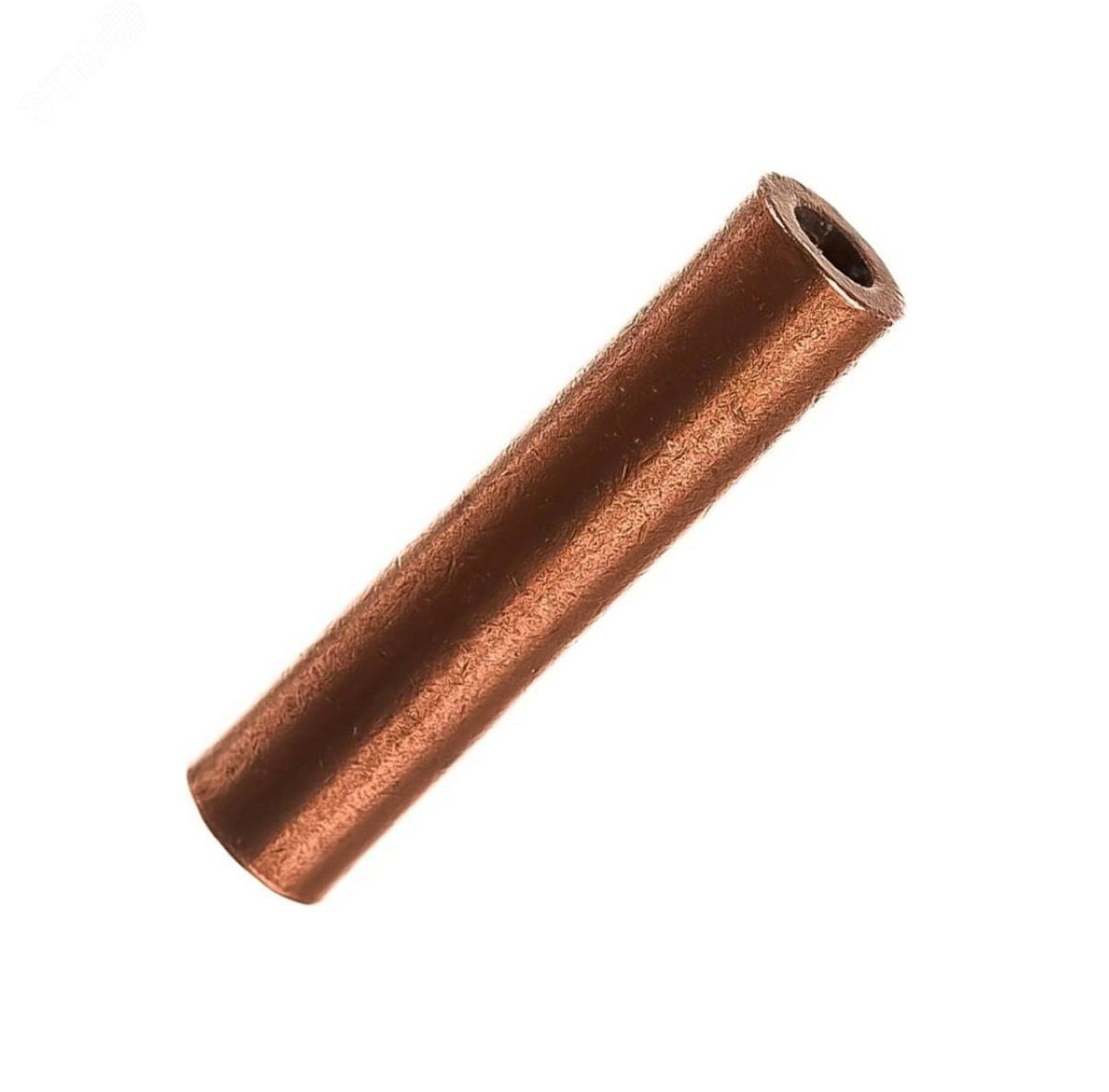

Гильза соединительная ГМ 4-3 УХЛ3 опрес. медн. CuPRO КЗОЦМ 7120

Гильза медная соединительная ГМ 4-3 УХЛ3 для опрессовки от КЗОЦМ — это одноразовый соединительный элемент для надёжного соединения медных жил кабелей сечением 4 мм² методом опрессовки. Применяется в силовых цепях до 35 кВ, особенно там, где важна долговечность контакта при экстремальных температурах.

Назначение и область применения

Гильза медная соединительная ГМ 4-3 УХЛ3 для опрессовки используется исключительно для создания механически и электрически прочного соединения между двумя медными жилами кабеля или провода. Подходит для работ в распределительных устройствах, на подстанциях, в промышленном оборудовании, системах освещения и энергообеспечения. Надёжно работает в условиях перепадов температур, влажности и вибраций.

Технические характеристики

• Тип: гильза соединительная, односторонняя
• Сечение жил: 4 кв. мм — подходит для проводов и кабелей с этим номиналом
• Материал: электротехническая медь марки М2 — высокая проводимость, минимальное переходное сопротивление
• Способ монтажа: опрессовка специальными клещами — требует соответствующего инструмента
• Номинальное напряжение: до 35 кВ — допустимо использование в средневольтных сетях
• Диапазон температур: от -70 °C до +45 °C — устойчивость к холоду и умеренному нагреву
• Защитное покрытие: отсутствует — поверхность голая медь, не оксидированная
• Исполнение: УХЛ3 — рассчитана на умеренный и холодный климат, с возможностью работы под открытым небом

Совместимость и монтаж

Гильза медная соединительная ГМ 4-3 УХЛ3 для опрессовки совместима только с медными жилами. Для правильного соединения необходимо:

• Очистить жилы от изоляции и окисления на длине, равной половине длины гильзы
• Вставить две жилы с противоположных сторон до упора
• Опрессовать гильзу специальным пресс-клещом с матрицей, подходящей по размеру (диаметр гильзы ≈ 8–9 мм)
• Не использовать гильзу для многожильных проводов без предварительной пропайки или запрессовки наконечника — риск плохого контакта

Убедитесь, что выбранный инструмент для опрессовки имеет давление и форму матрицы, соответствующие требованиям ГОСТ 7385-83.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 7385-83 и внутренними стандартами АО “КЗОЦМ”. Соответствует нормам безопасности для электромонтажа в электроустановках до 35 кВ. Отсутствие покрытия делает её не рекомендованной для агрессивных сред — требуется дополнительная изоляция после монтажа.

Преимущества

• Высокая электропроводность благодаря материалу М2 — снижает потери мощности
• Механическая прочность после опрессовки — выдерживает нагрузки и вибрацию
• Широкий температурный диапазон — надёжна даже в суровых климатических зонах
• Простота монтажа — не требует пайки, сварки или болтовых соединений
• Совместима с продукцией других производителей при соблюдении сечения и технологии

Ограничения применения

• Не применяется для алюминиевых или комбинированных жил — вызывает электрохимическую коррозию
• Не предназначена для постоянного погружения в воду — отсутствие герметичного покрытия
• Не рекомендуется для открытого монтажа без термоусадки или изолирующей ленты — риск окисления
• Не подходит для частых разъединений — одноразовое соединение
• Максимальная рабочая температура +45 °C — не использовать рядом с источниками значительного тепла (например, двигатели выше этого порога)

Примеры использования

• Соединение медных жил в распределительных щитах промышленных объектов
• Обустройство кабельных трасс на холодных складах и ледниковых установках
• Подключение кабелей к шинным коллекторам в подстанциях 10–35 кВ
• Ремонт повреждённых участков кабеля в автопарках и на железнодорожных путях
• Монтаж силовых цепей в мобильных электростанциях и зимних буровых установках

Практические советы

• Перед опрессовкой проверьте соответствие сечения жилы и гильзы — отклонение более ±0,5 мм² недопустимо
• Используйте только инструмент с правильно подобранной матрицей — некорректная форма пресса приведёт к плохому контакту
• После опрессовки обязательно заизолируйте место соединения термоусадкой или изолентой — это продлит срок службы
• Храните гильзы в сухом месте — медь может окисляться при длительном воздействии влаги
• Артикул 7120 от КЗОЦМ — один из самых распространённых в линейке; при замене убедитесь, что аналог также имеет исполнение УХЛ3
