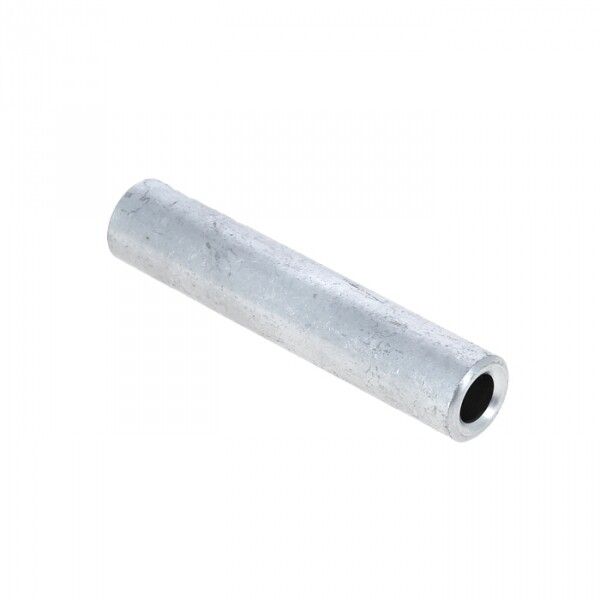

Гильза соединительная алюминиевая ГА 16-5,3 EKF PROxima | gl-16-5,4

Гильза соединительная алюминиевая ГА 16-5,4 от EKF PROxima предназначена для надёжного соединения алюминиевых жил кабелей и проводов методом опрессовки. Применяется в силовых сетях до 35 кВ, особенно там, где важна механическая прочность и устойчивость к нагрузкам - например, при прокладке воздушных линий или в распределительных устройствах.

Назначение и область применения

Гильза соединительная алюминиевая ГА 16-5,4 используется исключительно для соединения одножильных и многожильных проводов с алюминиевыми жилами. Подходит для сталеалюминиевых, алюминиево-стальных и алюминиево-магниево-кремниевых (Альдрей) кабелей. Область применения - высоковольтные и средневольтные сети до 35 кВ, в том числе линии электропередачи, ответвления от столбов, переходы между участками кабеля.

Технические характеристики

• Номинальное сечение жилы: 16 мм2 (допустимый диапазон: 10–16 мм2)
• Номинальное напряжение: 35 кВ
• Материал: алюминий марки АД1 (высокоочищенный, цельнотянутая трубка)
• Внутренний диаметр: 5,4 мм
• Наружный диаметр: 10 мм
• Форма поперечного сечения: круглая
• Тип соединения: полностью защищённая от натяжения
• Способ монтажа: опрессовка специальными клещами
• Исполнение: прямое (не угловое)
• Цвет: серый
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза ГА 16-5,4 совместима только с проводами и кабелями, имеющими алюминиевые жилы указанного сечения (10–16 мм2). Для многожильных жил перед опрессовкой необходимо предварительно скруглить секторные проводники - это обеспечивает равномерное давление при сжатии и исключает повреждение внутренней поверхности гильзы.

Монтаж выполняется с помощью гидравлических или ручных опрессовочных клещей, подходящих по матрицам к внешнему диаметру 10 мм. Каждая гильза имеет маркировку - проверьте соответствие номера модели и сечения перед установкой.

Безопасность и стандарты

Производство гильзы ГА 16-5,4 соответствует требованиям ГОСТ 23469.2-79. Материал АД1 гарантирует хорошую электропроводность и коррозионную стойкость. Напряжение 35 кВ позволяет использовать изделие в системах класса напряжения до 35 кВ включительно. Условия эксплуатации - температурный диапазон от –50C до +50C, в условиях повышенной влажности и агрессивной среды - при условии правильной опрессовки и герметичности соединения.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой конструкции из АД1
• Устойчивость к натяжению - соединение выдерживает нагрузки при прокладке по воздуху
• Чёткая маркировка на каждом элементе - снижает риск ошибки при монтаже
• Соответствие ГОСТ - гарантированная совместимость с другими комплектующими
• Долгий срок службы - до 5 лет по гарантии, реальный срок эксплуатации - более 25 лет при соблюдении технологии

Ограничения применения

• Не применяется для медных жил - возможен электрохимический контакт и коррозия
• Не допускается использование с сечением менее 10 мм2 или более 16 мм2 - это нарушает плотность опрессовки
• Запрещено применять в местах постоянного контакта с открытым пламенем или высокотемпературным оборудованием
• Не предназначен для соединения в зонах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Соединение двух участков алюминиевого кабеля АС 16/2,7 при ремонте ЛЭП
• Переход от воздушного провода АС к кабельному Альдрей в точке ввода в дом
• Объединение жил в распределительном щите при замене старых алюминиевых линий
• Ремонт повреждённого провода на опоре после обрывов от гололёда

Практические советы

• Перед опрессовкой обязательно удалите оксидную плёнку с жилы - используйте металлическую щётку или специальный состав
• Проверяйте глубину вставки жилы в гильзу - она должна входить на всю длину, но не выходить за край
• Выбирайте матрицу опрессовочных клещей точно по диаметру гильзы (10 мм) - некорректный инструмент вызывает трещины
• После опрессовки осмотрите место соединения: нет ли видимых трещин, перекосов или выпирающих кромок
• Для открытых участков рекомендуется дополнительно изолировать соединение термоусаживающейся трубкой или бандажом
