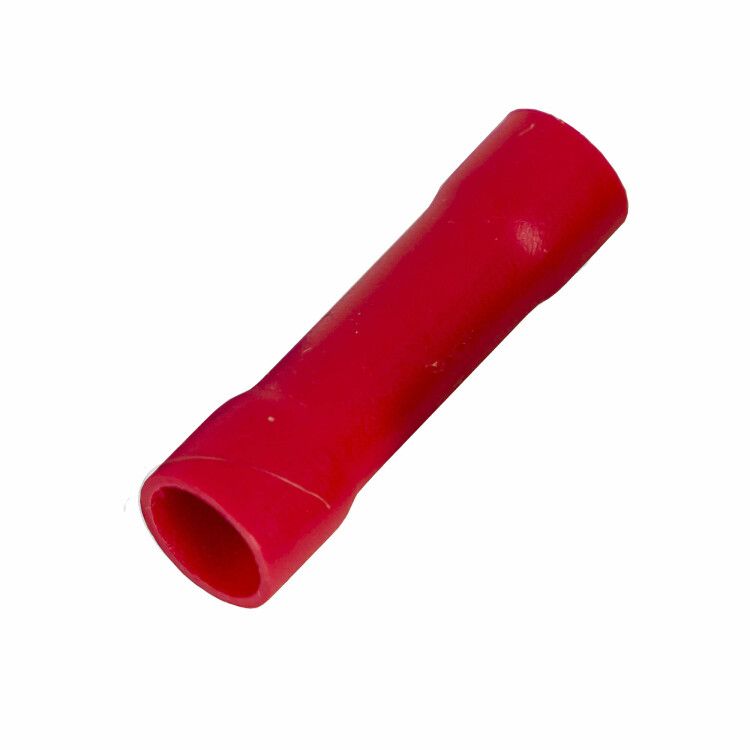

Гильза соединительная изолированная ПВХ 6-10 кв.мм ГСИ (уп.100шт) DKC 2D20P ДКС

Гильза соединительная изолированная (ПВХ) 6-10 кв.мм (ГСИ, ГСИ-н) от DKC - надёжный концевой соединитель для медных жил сечением 6–10 мм2, защищённый изоляцией из ПВХ. Применяется в распределительных щитах, силовых цепях и на объектах с высокими требованиями к безопасности. Артикул 2d20p соответствует серии Quadro.

Назначение и область применения

Гильза соединительная изолированная (ПВХ) 6-10 кв.мм (ГСИ, ГСИ-н) используется для создания прочного и изолированного соединения между двумя концами одножильного или многожильного провода. Подходит для монтажа в электрических шкафах, на станках, конвейерах, в системах освещения и других местах, где требуется надёжное соединение без дополнительной изоляции. Красный цвет изоляции упрощает визуальное различение фазных цепей.

Технические характеристики

• Поперечное сечение жил: 6–10 мм2
• Материал контакта: медь, лужёная поверхность для лучшей проводимости и защиты от окисления
• Изоляция: поливинилхлорид (ПВХ), устойчивый к механическим повреждениям и химическим воздействиям
• Номинальный ток: 62 А
• Рабочее напряжение: до 600 В
• Форма: длинная гильза с равномерным распределением контактов
• Классификация по AWG: 8
• Максимальная рабочая температура: +75 C
• Класс горючести: HB по UL 94 (медленное самотушение)

Совместимость и монтаж

Гильза соединительная изолированная (ПВХ) 6-10 кв.мм (ГСИ, ГСИ-н) совместима с медными жилами любого типа - одножильными и многожильными. Для установки используйте обжимной инструмент с матрицей, подходящей под сечение 6–10 мм2. Внутренний ограничитель обеспечивает точную глубину ввода жилы с обоих концов - это исключает перекос и снижает риск плохого контакта. Обжим выполняйте равномерно, чтобы не повредить изоляцию. Не применяйте плоскогубцы - они не обеспечивают достаточного давления и деформируют гильзу.

Безопасность и стандарты

Изоляция выполнена из ПВХ, соответствующего нормам пожаробезопасности: класс горючести HB по UL 94. Это значит, что материал не поддерживает открытый огонь и самостоятельно затухает после удаления источника воспламенения. Номинальное напряжение 600 В позволяет использовать гильзу в бытовых и промышленных сетях переменного тока. Лужёная медь предотвращает окисление, особенно важна в условиях повышенной влажности.

Преимущества

• Бесшовная конструкция - минимизирует зоны скопления напряжения и увеличивает срок службы
• Внутренний ограничитель - гарантирует одинаковую глубину ввода жил с обеих сторон, исключая выступание провода
• Лужёная медь - улучшает долговечность контакта и снижает переходное сопротивление
• Яркая красная изоляция - удобна для идентификации фазы в трёхфазных системах
• Не требует дополнительной изоляции после монтажа - экономит время и материалы

Ограничения применения

• Не предназначен для работы при температуре выше +75 C - возможна деформация ПВХ-изоляции
• Не рекомендуется для алюминиевых жил - материал контакта рассчитан только на медь
• Не подходит для мобильных или частично изгибаемых участков - не имеет гибкости, как термоусаживающаяся муфта
• Запрещено применять в помещениях с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может разрушаться

Примеры использования

• Соединение фазных проводов в распределительном щите 380 В
• Объединение выходов мощных двигателей (например, насосов, компрессоров)
• Замена повреждённого участка кабеля в стационарной проводке
• Монтаж в автоматических линиях, где необходима герметичность и надёжность контакта

Практические советы

• Перед обжимом проверьте соответствие сечения жилы - слишком тонкий провод может выпасть, слишком толстый - повредить гильзу
• Используйте только специализированный обжимной инструмент с правильной матрицей - это гарантирует плотный контакт и целостность изоляции
• Проверяйте качество обжима: жила должна входить полностью, без зазора, а изоляция - остаться невредимой
• Артикул 2d20p - часть серии Quadro от DKC, поэтому совместим с другими элементами этой линейки для унифицированного монтажа
• Храните гильзу в сухом месте - даже ПВХ-изоляция чувствительна к длительному воздействию влаги и УФ-излучения
