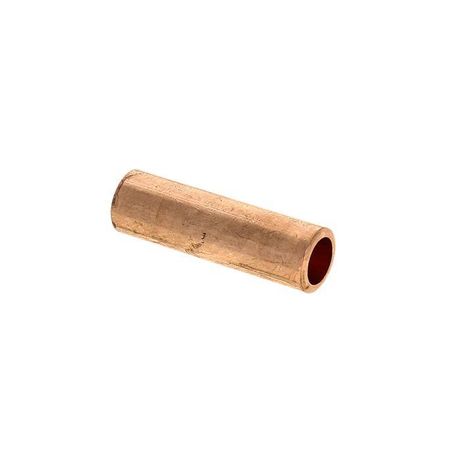

Гильза соединительная медная GT-35-9 (ГМ) EKF PROxima |

Гильза соединительная медная (ГМ) от EKF PROxima - это надёжное решение для создания прочного и долговечного соединения между медными жилами кабелей и проводов сечением до 35 мм2. Применяется в распределительных устройствах, силовых цепях и на объектах с высокими требованиями к электрической безопасности.

Назначение и область применения

Гильза соединительная медная (ГМ) предназначена для механического и электрического соединения двух медных проводников. Подходит для работы с кабелями и проводами, имеющими медные жилы - например, в системах питания, подстанциях, промышленном оборудовании и энергообъектах. Используется там, где требуется устойчивый контакт без потерь тока и повышенная механическая прочность.

Технические характеристики

• Материал: Медная труба марки КВ.М - высокопроводящая, без покрытия, что обеспечивает минимальное переходное сопротивление.
• Номинальное сечение: 35 мм2 - оптимально для токов до 135 А.
• Номинальный ток: 135 А - способна длительно выдерживать нагрузку без перегрева.
• Номинальное напряжение: 35 кВ - рассчитана на работу в средневольтных сетях.
• Длина и форма: Длинная гильза - увеличенная зона опрессовки для равномерного распределения давления.
• Наружный диаметр: 11 мм - удобен для установки в клеммниках и распределительных коробках.
• Внутренний диаметр: 8,5 мм - позволяет свободно вводить две медные жилы нужного сечения.
• Способ монтажа: Только опрессовка специальными клещами - сварка и пайка не допускаются.
• Цвет: Бронзовый - визуально отличается от алюминиевых аналогов, снижает риск ошибочного монтажа.
• Классификация по AWG: 2 - соответствует крупному сечению, используется в мощных цепях.
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии производства.

Совместимость и монтаж

Гильза соединительная медная (ГМ) совместима с любыми медными проводниками - однопроволочными и многожильными, включая те, что имеют лаковую изоляцию. Для монтажа необходимо использовать пресс-клещи с матрицей, подходящей под диаметр гильзы (11 мм). Обязательно соблюдайте требование: перед опрессовкой жилы должны быть полностью введены в гильзу, без зазора. После опрессовки проверьте качество соединения - деформация должна быть равномерной, без трещин и перекосов. Нельзя применять гильзу для алюминиевых жил - это вызывает электрохимическую коррозию.

Безопасность и стандарты

Гильза соединительная медная (ГМ) изготовлена в соответствии с требованиями к климатическому исполнению УХЛЗ - устойчива к температурным колебаниям и повышенной влажности. Отсутствие внешнего покрытия не влияет на безопасность, так как гильза всегда находится внутри изолированной системы. Соответствует нормам ГОСТ Р 50457 и IEC 61238-1 для соединителей силовых кабелей.

Преимущества

• Высокая электропроводность меди гарантирует минимальные тепловые потери.
• Сквозная конструкция позволяет легко вставлять два провода и контролировать глубину введения.
• Увеличенная длина гильзы повышает надёжность опрессовки - меньше риска разрушения контакта при нагрузке.
• Отсутствие покрытия исключает возможность отслоения, окисления или химического взаимодействия с другими материалами.
• Бронзовый цвет упрощает визуальный контроль при обслуживании - сразу видно, что это медный элемент.

Ограничения применения

• Не применяется для алюминиевых или комбинированных (алюмомедных) жил - возможна коррозия и потеря контакта.
• Не предназначен для использования вне закрытых устройств - открытое расположение без защиты от механических воздействий недопустимо.
• Не рекомендуется для частых перемещений или вибрационных сред - опрессованное соединение не рассчитано на динамические нагрузки.
• Требует обязательного использования профессионального инструмента - ручные плоскогубцы или кусачки не обеспечивают качественной опрессовки.

Примеры использования

• Соединение медных жил кабеля ВВГнг-LS 3×35 в распределительном щите.
• Обрывной участок силового кабеля на промышленном конвейере с заменой повреждённой части.
• Работа с кабелем СИП-4 в местах ввода в здание, когда требуется герметичное и прочное соединение.
• Монтаж в подземных кабельных каналах, где важна долговечность и отсутствие коррозии.

Практические советы

• Перед монтажом удалите изоляцию точно на длину гильзы - лишняя изоляция внутри снижает качество соединения.
• Проверяйте соответствие сечения жилы и гильзы - использование 35 мм2 гильзы для 25 мм2 жилы возможно, но неэффективно; наоборот - запрещено.
• При работе с многожильными проводами - плотно скрутите жилы перед введением в гильзу, чтобы они не выпали во время опрессовки.
• После опрессовки протестируйте соединение на прочность - попробуйте слегка потянуть жилы в противоположные стороны.
• Артикул gt-35-9 - единственный в серии PROxima с таким сочетанием параметров. Не путайте с гильзами меньшего сечения - даже 25 мм2 имеет другой диаметр и вес.
