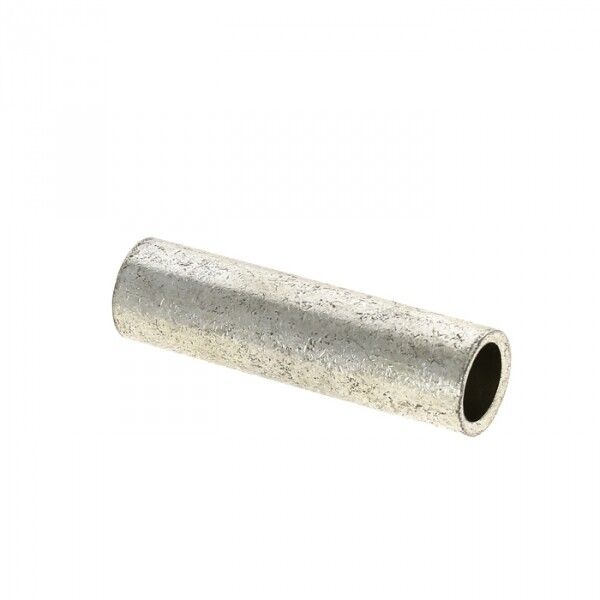

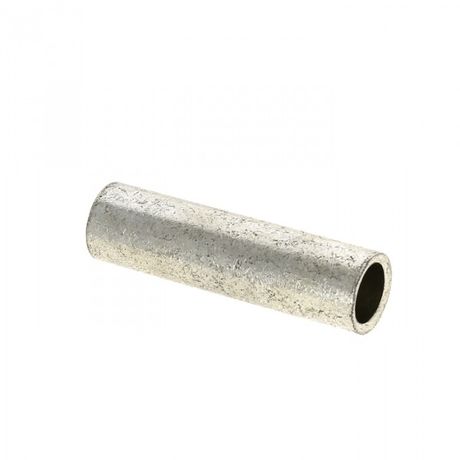

Гильза соединительная медная луженая GTY-185-21 (ГМЛ) EKF PROxima |

Гильза соединительная медная луженая (ГМЛ) от EKF серии PROxima (артикул gty-185-21) предназначена для надёжного соединения медных жил кабелей и проводов сечением до 185 мм2 методом опрессовки. Лужёное покрытие обеспечивает долговечность контакта, исключая окисление меди в процессе эксплуатации.

Назначение и область применения

Гильза ГМЛ используется для создания прочного и электрически надёжного соединения между двумя медными жилами кабеля или провода. Подходит для силовых цепей высокой мощности - например, в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и в системах энергоснабжения с напряжением до 35 кВ. Применяется там, где важна устойчивость к коррозии и длительная работа без обслуживания.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и механическую прочность.
• Покрытие: лужёное (олово-висмутовое) - препятствует окислению меди и снижает контактное сопротивление.
• Номинальное сечение: 185 мм2 - рассчитана на проводники именно этого сечения.
• Номинальный ток: 405 А - максимальный допустимый постоянный ток при нормальных условиях.
• Номинальное напряжение: 35 кВ - соответствует требованиям для среднего и высокого напряжения.
• Длина/диаметр: внешний диаметр 24,5 мм, внутренний диаметр 19 мм - позволяет плотно обжать жилы без повреждения изоляции.
• Форма: длинная - увеличивает площадь контакта, что повышает надёжность соединения.
• Исполнение: прямое - для соединения двух проводников в одну линию без ответвлений.
• Цвет: серый - визуально отличаема от других типов гильз.
• Гарантия: 60 месяцев - подтверждает качество материала и технологии производства.

Совместимость и монтаж

Гильза ГМЛ совместима только с медными жилами. Для установки требуется специальный пресс для опрессовки с матрицей, подходящей по размеру (диаметр 24,5 мм). Убедитесь, что сечение жил точно соответствует 185 мм2 - использование меньших или больших проводников снижает надёжность соединения. Гильза подходит также для проводов с лаковой изоляцией - после удаления изоляции можно сразу выполнять опрессовку без дополнительной подготовки.

Безопасность и стандарты

Произведённая по технологиям EKF, гильза ГМЛ соответствует требованиям к качеству соединений в электроустановках до 35 кВ. Лужёное покрытие снижает риск возникновения нагрева в месте соединения благодаря стабильному контакту. Соответствие гарантийному сроку в 5 лет указывает на соответствие внутренним стандартам качества производителя.

Преимущества

• Лужёное покрытие предотвращает окисление меди - продлевает срок службы соединения.
• Высокая проводимость меди + равномерное давление при опрессовке = минимальное переходное сопротивление.
• Увеличенная длина гильзы обеспечивает более равномерное распределение нагрузки по всей зоне соединения.
• Не требует дополнительной герметизации или термоусадки - полностью защищённая конструкция.
• Работает с лакированной изоляцией - экономит время на подготовке жил.

Ограничения применения

• Не применяется для алюминиевых или многожильных проводов с другими материалами - возможен химический контакт и потеря контакта.
• Не предназначен для использования вне помещений без дополнительной защиты от атмосферных воздействий - хотя лужение защищает от окисления, сама гильза не является герметичным корпусом.
• Запрещено использовать с проводниками меньше 185 мм2 - недостаточная площадь контакта вызовет перегрев.
• Не рекомендуется применять в местах с частыми механическими вибрациями без фиксации гильзы в креплении - возможно ослабление соединения.

Примеры использования

• Соединение медных жил кабеля КВВГ 3×185 в распределительном щите подстанции.
• Объединение выходных проводов трансформатора с шинопроводом.
• Монтаж силового кабеля на промышленном конвейере с высокой нагрузкой.
• Ремонт повреждённого участка кабельной линии в закрытом канале.

Практические советы

• Перед опрессовкой обязательно зачистите жилы до металла - даже микроскопические следы изоляции снижают качество соединения.
• Выбирайте матрицу пресса, указанную производителем для GML-185 - неверный инструмент деформирует гильзу и нарушает контакт.
• Проверьте глубину входа жилы в гильзу - она должна полностью войти, чтобы не было выступающих концов.
• После опрессовки осмотрите место соединения: не должно быть трещин, смещений или видимых повреждений покрытия.
• Храните гильзы в сухом месте - хоть они лужёные, влага может попасть в упаковку и вызвать образование плёнки на поверхности.
