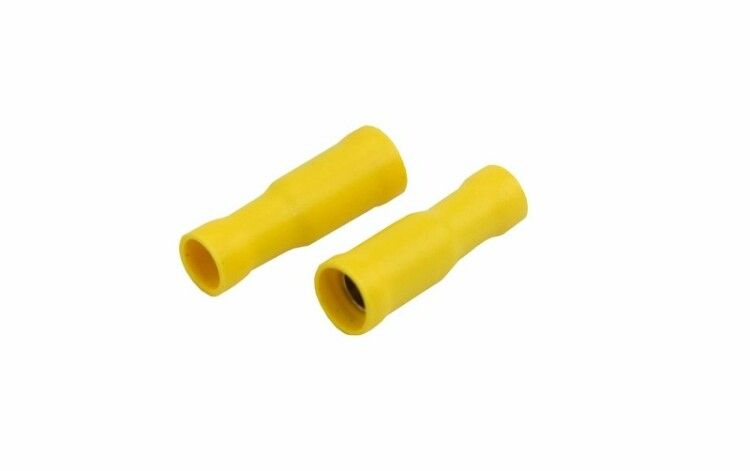

Разъем штекерный изолированный гнездо 5 мм 4-6 мм² (РШи-м 6.0-5/РШИм 5,5-6-4) желтый | 08-0232 REXANT MEET

Разъем штекерный изолированный гнездо 5 мм 4-6 мм2 (РШи-м 6.0-5, РШИм 5,5-6-4) желтый от REXANT предназначен для надежного и быстрого соединения многожильных медных проводов с возможностью последующего демонтажа. Этот тип разъема часто применяют там, где требуется частое переподключение - например, в автопроме, на железной дороге или в судостроении.

Назначение и область применения

Разъем штекерный изолированный гнездо 5 мм 4-6 мм2 (РШи-м 6.0-5, РШИм 5,5-6-4) желтый используется для создания временных или периодически разъединяемых электрических соединений. Подходит для подключения оборудования, требующего обслуживания, диагностики или замены - таких как датчики, освещение, двигатели, контроллеры. Особенно эффективен в условиях вибраций и перемещений: автомобильные системы, бортовые сети вагонов, авиационная и морская электроника. Благодаря изоляции, его можно использовать в открытой проводке без дополнительных мер защиты.

Технические характеристики

• Размер контакта: 5 мм - соответствует стандартному диаметру гнезда для совмещения с разъемами типа “быстроотключаемые” или “бобышка”;
• Номинальное сечение провода: 4–6 мм2 - оптимально для многожильных медных жил; не рекомендовано использование с одножильными проводниками большего сечения;
• Максимальный рабочий ток: 24 А - обеспечивает безопасную передачу мощности до 5,3 кВт при 220 В;
• Материал контакта: латунь с лужением - повышает антикоррозийную стойкость и снижает переходное сопротивление;
• Материал изоляции: ПВХ - термостойкий, устойчив к механическому износу и химическому воздействию;
• Цвет изоляции: желтый - стандартизирует цветовое кодирование, удобен для визуального распознавания цепей;
• Классификация по AWG: 10–12 - эквивалент европейским значениям 4–6 мм2;
• Температурный режим: –40 C … +80 C - работает в широких климатических условиях, включая холодные регионы и нагреваемые зоны двигателей;
• Исполнение: гильза - обжимается по всей длине, обеспечивает равномерное давление на провод.

Совместимость и монтаж

Разъем штекерный изолированный гнездо 5 мм 4-6 мм2 (РШи-м 6.0-5, РШИм 5,5-6-4) желтый совместим с любыми гнездовыми разъемами того же диаметра (5 мм). Для установки необходимы пресс-клещи с матрицей для обжима гильз: HT-301 H, HT-301 N или HT-301 W. Обжим выполняется **по изоляционной части**, чтобы не повредить внутренний контакт. После обжима проверьте прочность соединения легким растяжением провода - он не должен выскальзывать. Убедитесь, что сечение провода точно попадает в диапазон 4–6 мм2: меньшее сечение вызывает плохую фиксацию, большее - риск деформации контакта.

Безопасность и стандарты

Изолирующая оболочка из ПВХ предотвращает случайное прикосновение к токоведущим элементам, снижая риск поражения электрическим током. Конструкция не имеет открытых контактов после сборки. Соответствует требованиям безопасности для низковольтных систем до 1000 В переменного тока. Нет сертификации IP, поэтому не предназначен для постоянной эксплуатации во влажной среде или под открытым небом без дополнительной герметизации.

Преимущества

• Удобство монтажа - не нужна пайка, достаточно обжима клещами;
• Возможность многократного подключения/отключения без потери качества контакта;
• Защита от внешнего воздействия благодаря цельной изоляции;
• Высокая долговечность материала (латунь + лужение);
• Яркая желтая изоляция упрощает поиск и идентификацию в сложных панелях.

Ограничения применения

• Не для однообразных проводов сечением менее 4 мм2 - плохо фиксируются;
• Запрещено использовать в местах с постоянным погружением в жидкости - материал ПВХ не рассчитан на длительную работу под водой;
• Не подходит для высокочастотных сигналов выше 10 кГц - паразитные емкости и индуктивности влияют на качество связи;
• Обжим должен выполняться исключительно специализированными клещами - обычные плоскогубцы испортят контакт и нарушают плотность соединения.

Примеры использования

• Подключение стартера к аккумулятору в автомобиле;
• Соединение датчиков ABS с ЭБУ в транспорте;
• Переподключение светового модуля в вагонах метро;
• Электросистемы управления на катерах и яхтах;
• Аварийные выходы и тестовые точки на производственных стендах.

Практические советы

• Выбирайте провод строго в диапазоне 4–6 мм2 - даже +-0,5 мм2 может привести к перегреву или ослаблению контакта;
• Перед обжимом удалите изоляцию с провода на длину, указанную в инструкции к клещам - обычно 9–11 мм;
• Проверяйте целостность лужения на контакте: если есть следы окисления - используйте спиртовую протирку;
• При использовании в условиях повышенной вибрации дополнительно фиксируйте разъем хомутом или кабельной стяжкой;
• Храните запасные разъемы в сухом месте - хотя они герметичны, длительное воздействие влаги может повлиять на металл внутри.
