Разъем-штекер РшИп OptiKit S-Shp-PVC-5,5-4(100шт) | 278079 КЭАЗ

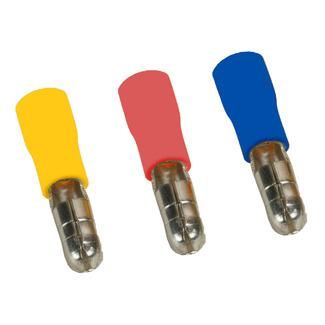

Разъем-штекер РшИп OptiKit S-Shp-PVC-5,5-4 (100шт) КЭАЗ - это надежный контактный элемент для быстрого подключения и отключения проводов сечением 4–6 мм2 в цепях переменного и постоянного тока до 400 В. Подходит для монтажа на станках, пультах управления и распределительных щитах. Упакован по 100 штук, изготовлен в серии OptiKit от КЭАЗ.

Назначение и область применения

Разъем-штекер РшИп OptiKit S-Shp-PVC-5,5-4 (100шт) КЭАЗ предназначен для оконцевания одножильных и многожильных проводов, чтобы обеспечить быстрое механическое и электрическое соединение. Используется там, где требуется частое подключение и отключение - например, в системах автоматизации, на пультах управления, в испытательных стендах, на конвейерах и в распределительных коробках. Применяется в цепях постоянного и переменного тока до 400 В.

Технические характеристики

• Тип: штекер (папа) - выступающий контакт для вставки в гнездо
• Номинальное поперечное сечение провода: 4–6 мм2
• Диаметр контакта: 4 мм (круглая форма)
• Номинальное напряжение: 400 В
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Материал изоляции: поливинилхлорид (ПВХ) - устойчив к механическим повреждениям и химическим воздействиям
• Цвет изоляции: желтый - удобен для визуального различения цепей
• Рабочий температурный диапазон: от –40 C до +80 C

Совместимость и монтаж

Разъем совместим с опрессовочными клещами для круглых контактов диаметром 4 мм. Монтаж выполняется путем вставки подготовленного провода внутрь корпуса и последующей опрессовки - зажим происходит поверх изолирующей манжеты, что исключает риск повреждения жилы. Для надежного соединения используйте клещи с матрицей, соответствующей размеру 4 мм. Разъем не требует пайки или винтового крепления.

Безопасность и стандарты

Произведен в соответствии с требованиями к слаботочным разъемам для промышленной автоматики. Соответствует нормам безопасности для работы в условиях повышенной влажности и перепадов температур. Напряжение 400 В позволяет использовать изделие в большинстве промышленных сетей, однако не рекомендуется применять в высоковольтных установках свыше указанного предела.

Преимущества

• Удобная опрессовка - не нужна пайка, экономит время при массовом монтаже
• Высокая механическая прочность благодаря латунному контакту и плотной ПВХ-изоляции
• Стойкость к широкому диапазону температур - работает даже в холодных цехах и на открытых площадках
• Яркий желтый цвет изоляции упрощает идентификацию цепей при обслуживании
• Упаковка по 100 штук снижает затраты на закупку и удобна для складирования

Ограничения применения

• Не подходит для проводов меньше 4 мм2 или больше 6 мм2 - возможен плохой контакт или деформация
• Не рассчитан на работу в средах с агрессивными химикатами (например, растворители, масла) - ПВХ может разрушаться
• Не предназначен для частого изгибания после монтажа - применяется в фиксированных соединениях, а не в подвижных кабельных трассах
• Не имеет защиты от влаги выше IP40 - не используется во влажных помещениях без дополнительной герметизации

Примеры использования

• Подключение датчиков и кнопок на станках ЧПУ
• Сборка пультов управления в пищевой и фармацевтической промышленности
• Монтаж временных соединений на тестовых стендах
• Замена старых разъемов в существующих щитах с сохранением стандарта OptiKit

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине гильзы - обычно 8–10 мм
• Проверьте соответствие диаметра провода: слишком тонкий - плохо фиксируется; слишком толстый - рискуете повредить контакт
• Для долговечности избегайте перегрузок - максимальный ток зависит от сечения, но не превышайте 400 В
• При использовании в сериях OptiKit T/S - все компоненты взаимозаменяемы, можно комбинировать с другими разъемами этой же линейки
• Храните в сухом месте - хотя ПВХ устойчив, длительное воздействие влаги может снизить изоляционные свойства
