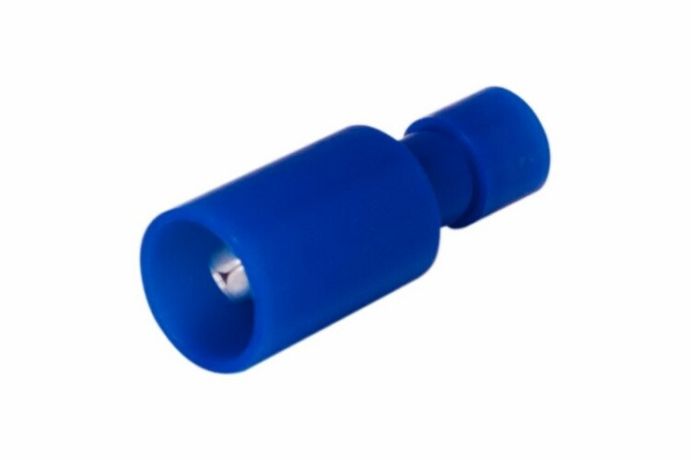

Разъем штекерный полностью изолированный штекер 4 мм 1.5-2.5 мм² (РШПи-п 2.5-4/РШИп 2-5-4) синий | 08-0571 REXANT MEET

Разъем штекерный полностью изолированный штекер 4 мм 1.5–2.5 мм2 (РШПи-п 2.5-4, РШИп 2-5-4) синий от REXANT предназначен для надежного и безопасного подключения многожильных медных проводов в условиях, где требуется частое разъединение и защита от случайного прикосновения. Артикулы etm08-0571 и 08-0571 подходят для монтажа на подвижных объектах - от автомобилей до промышленного оборудования.

Назначение и область применения

Этот разъем используется там, где нужна быстрая, многократная сборка и разборка электрических соединений. Подходит для соединения проводов в системах с вибрацией, движущихся элементах и местах с ограниченным доступом. Применяется в автопроме, железнодорожном транспорте, авиации, судостроении, а также на станках, конвейерах и других устройствах с подвижными кабельными участками.

Технические характеристики

• Тип: штекер (папа)
• Номинальное сечение провода: 1,5 – 2,5 мм2
• Диаметр контакта: 4 мм
• Максимальный рабочий ток: 27 А
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: синий
• Классификация по AWG: 10–12
• Рабочий температурный диапазон: от -40 C до +80 C

Совместимость и монтаж

Разъем совместим с гнездами стандарта 4 мм - например, с клеммами типа “быстроразъемные” или “бобышки”. Для установки необходимы пресс-клещи: HT-301 H, HT-301 N или HT-301 W. Обжим выполняется **поверх** изоляционной части - это обеспечивает герметичность и предотвращает повреждение жил при деформации. Не используйте обычные клещи - они не обеспечивают равномерного давления и рискуют повредить внутренний контакт.

Безопасность и стандарты

Полная изоляция корпуса исключает риск поражения током при работе под напряжением. Контакт защищен от внешнего воздействия - пыли, влаги, механических ударов. Соответствует требованиям безопасности для промышленного и транспортного оборудования. Температурный диапазон (-40…+80 C) позволяет использовать в суровых климатических зонах.

Преимущества

• Полная изоляция - безопаснее открытых клемм, особенно в плотных панелях или рядом с другими проводами
• Устойчивость к вибрации - благодаря прочному обжиму и жесткой изоляции
• Цветовая маркировка (синий) - упрощает идентификацию цепей и снижает вероятность ошибки при монтаже
• Поддержка многократных подключений - не теряет контактное давление после нескольких разъединений
• Легко распознаётся визуально - изоляция покрывает весь контакт, что делает его отличным решением для сложных схем

Ограничения применения

• Не предназначен для одножильных проводов - требует многожильных медных жил сечением 1,5–2,5 мм2
• Не работает с проводами большего сечения - перегрузка вызовет нагрев и выход из строя
• Не рассчитан на постоянное погружение в жидкости - хотя IP-класс не указан, изоляция ПВХ не гарантирует герметичность при длительном контакте с водой
• Требует специальных пресс-клещей - без них невозможно добиться надежного обжима

Примеры использования

• Подключение датчиков на подвижных платформах в автосервисах
• Соединение кабелей управления в вагонах метро
• Запитка испытательных стендов в лабораториях
• Обвязка двигателей в судовой электронике
• Переходники между стационарной проводкой и переносным оборудованием

Практические советы

• Выбирайте провод строго в диапазоне 1,5–2,5 мм2 - меньшие сечения плохо фиксируются, большие - не помещаются
• Перед обжимом удалите изоляцию с провода точно на длину входа - не более 9–10 мм
• Проверьте качество обжима: изоляция должна плотно прилегать к корпусу, а металл - не выступать за край
• Не применяйте этот разъем в высокочастотных цепях - он не экранирован
• Храните в сухом месте - даже ПВХ-изоляция со временем теряет эластичность при постоянной влажности
