Головка индикатора - Osmoz для комплектации с подсветкой IP 66 красный | 024161 Legrand

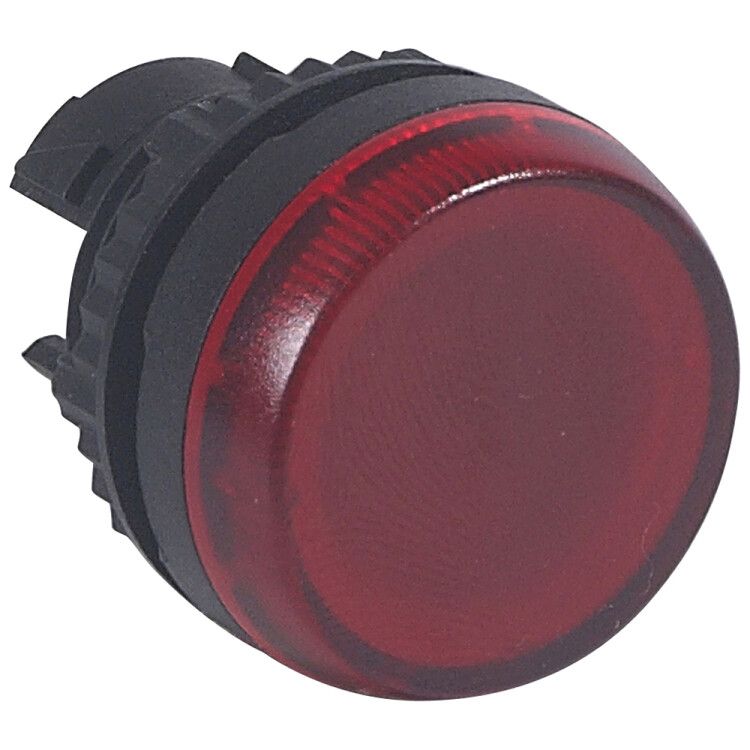

Головка индикатора с подсветкой IP66 красная от Legrand (арт. 024161 / 24161) предназначена для визуальной сигнализации состояния оборудования в условиях запыленной или влажной среды. Устройство устанавливается в панели управления и работает совместно с внешним источником питания через контактную группу.

Назначение и область применения

Головка индикатора с подсветкой IP66 красная используется для отображения рабочего, аварийного или предупредительного состояния устройств. Подходит для установки на щитах управления, станках, конвейерах, насосных станциях и других объектах, где требуется надежная визуальная индикация даже в сложных условиях.

Технические характеристики

• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды;
• Цвет линзы: красный - стандартизированный цвет для сигналов тревоги или опасности;
• Диаметр монтажного отверстия: 22 мм - соответствует типовым отверстиям в панелях;
• Форма линзы: плоская - обеспечивает компактную установку и равномерное рассеивание света;
• Тип изделия: индикатор с подсветкой - требует внешнего источника напряжения и лампы/LED (не входят в состав);
• Количество световых извещателей: 0 - сама головка не содержит , только корпус и оптика;
• Количество сигнальных ламп: 0 - лампа выбирается и устанавливается отдельно.

Совместимость и монтаж

Головка индикатора с подсветкой IP66 красная Legrand (арт. 024161) совместима со всеми стандартными лампами и светодиодами с цоколем типа E5, T10 или аналогичным, подходящими по габаритам. Монтируется в панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью фланца и контргайки, входящих в комплект. Для подключения используются два контакта на задней части устройства - они не имеют полярности, поэтому можно подключить любую лампу переменного или постоянного тока до указанного производителем максимума (обычно 250 В AC / 30 В DC).

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-5-1 для аппаратов управления и сигнализации. Защита IP66 гарантирует безопасную работу в помещениях с повышенной влажностью, на открытых площадках и в зонах с частой мойкой оборудования.

Преимущества

• Высокая степень защиты IP66 позволяет использовать головку там, где обычные индикаторы выходят из строя;
• Плоская форма линзы снижает риск повреждений при обслуживании и легко сочетается с современными панелями;
• Редкий красный цвет линзы хорошо заметен даже при ярком освещении;
• Международное качество сборки Legrand обеспечивает долгий срок службы без замены деталей;
• Поддерживается серия Osmoz - значит, совместима с другими элементами этой линейки для унифицированного дизайна панелей.

Ограничения применения

• Не является самостоятельным источником света - необходимо дополнительно закупить лампу или LED модуль;
• Не предназначен для работы при температуре ниже –25 C или выше +80 C - проверьте условия окружающей среды перед установкой;
• Запрещено применять в взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx;
• Не рекомендовано использование с импульсными нагрузками более 10 А - возможен перегрев контактов.

Примеры использования

• Аварийная сигнализация на металлургическом оборудовании;
• Индикация отказа насоса в канализационной станции;
• Сигнал “останов” на автоматической линии производства пищевых продуктов;
• Контроль активности системы вентиляции в химических цехах.

Практические советы

• Перед монтажом убедитесь, что диаметр отверстия точно 22 мм - меньшее отверстие потребует доработки, большее - вызовет люфт и потерю степени защиты;
• Выбирайте лампу с таким же классом защиты IP66 или выше - иначе вся система теряет смысл;
• Для длительной работы используйте светодиоды вместо ламп накаливания - меньше тепла, больше срока службы;
• Проверяйте соответствие напряжения лампы и сети - неверный выбор приведёт к быстрому выходу из строя;
• Элементы серии Osmoz легко комбинируются - если вы уже используете другие индикаторы Legrand, выбирайте ту же модель для единообразия.
