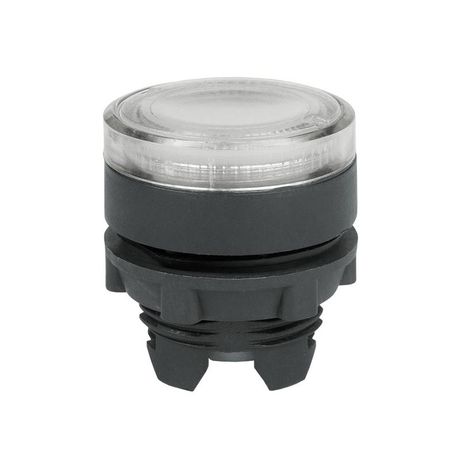

Головка кнопки OptiSignal D22 A5-PL-1 ZB5AW313, 22.3 мм, с подсветкой КЭАЗ (Курский электроаппаратный завод) 332305

Головка кнопки OptiSignal D22 A5-PL-1 с подсветкой белая пластик ZB5AW313 - это элемент управления с белой пластиковой головкой и подсветкой, предназначенный для установки в составе пользовательских пультов управления на промышленном оборудовании. Бренд КЭАЗ обеспечивает надёжность этого компонента в сложных условиях эксплуатации.

Назначение и область применения

Головка кнопки OptiSignal D22 A5-PL-1 с подсветкой белая пластик ZB5AW313 используется как часть самосборных кнопочных узлов - например, для создания кнопок старта, останова или сигнализации. Подсветка позволяет легко определить положение кнопки в условиях плохого освещения. Применяется в системах автоматизации, на станках, конвейерах, в распределительных щитах и других промышленных объектах, где требуется высокая надёжность и видимость элементов управления.

Технические характеристики

• Диаметр монтажного отверстия: 22,3 мм - совместима со стандартными отверстиями под кнопки серии D22
• Подсветка: да, белая - визуальная индикация состояния без внешнего источника света
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Цвет: белый - контрастная визуализация, хорошо заметна в любой среде
• Тип толкателя: цилиндрический - классическая форма для нажатия пальцем
• Температурный диапазон: от –50 C до +55 C - работает в экстремальных климатических условиях
• Напряжение питания: 0 В - подсветка требует внешнего источника питания через контактную группу
• Количество постов: 1 - одна функциональная единица на одну головку
• Количество контактов: 0 - головка не содержит собственных контактов, служит только как механическая и световая часть

Совместимость и монтаж

Головка кнопки OptiSignal D22 A5-PL-1 с подсветкой белая пластик ZB5AW313 не является готовым устройством - она монтируется на базовый механизм с контактами (например, ZB5Axx серии). Монтаж осуществляется через винтовое соединение: головка вставляется в отверстие 22,3 мм и фиксируется гайкой с внутренней стороны панели. Отсутствие фиксации означает, что головка не имеет механического замка - её удерживают только винты. Для работы подсветки необходимо подключить внешний источник постоянного или переменного тока к контактному модулю, который устанавливается под головкой.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует безопасную работу в запылённых и влажных помещениях. Температурный диапазон от –50 C до +55 C позволяет использовать головку в холодильных камерах, на открытых площадках и в суровых климатических зонах. Соответствует общим нормам безопасности для промышленного оборудования, однако не сертифицирована как автономное устройство управления - применяется исключительно в составе собранного узла.

Преимущества

• Высокая степень защиты IP65 - выдерживает промывку, пыль, влагу
• Работает при экстремально низких температурах - подходит для северных регионов и холодильных установок
• Пластиковая конструкция - легче металлических аналогов, не корродирует
• Подсветка встроена в головку - не требует внешних светодиодов или ламп
• Универсальный диаметр 22,3 мм - совместима с большинством стандартных монтажных плат и панелей

Ограничения применения

• Не содержит контактов - нельзя использовать как самостоятельный коммутирующий элемент
• Напряжение питания 0 В - подсветка требует отдельного подключения к контактному механизму
• Отсутствие фиксации - возможен случайный срыв при сильных вибрациях; рекомендуется проверять затяжку винтов при обслуживании
• Не предназначен для взрывоопасных зон - не имеет взрывозащиты Ex

Примеры использования

• Кнопка “Старт” на конвейере с подсветкой - оператор видит активацию даже при ярком свете
• Сигнальная кнопка на холодильной установке - работает при –40 C и влажности
• Пульт управления на пищевом производстве - легко моется, не боится брызг воды
• Аварийная остановка в цеху с высокой запылённостью - защита IP65 предотвращает попадание пыли

Практические советы

• При монтаже используйте шайбы и контрольные гайки - головка не имеет фиксатора, и вибрации могут ослабить крепление
• Выбирайте контактный модуль с подходящим напряжением подсветки (обычно 12/24 В постоянного тока); проверьте соответствие тока нагрузки
• Не используйте головку в качестве единственного элемента управления - всегда сочетайте с контактным блоком
• Проверяйте посадочное отверстие перед установкой - допуск 22,3 мм требует точного сверления
• Для длительной службы избегайте механических ударов по поверхности - пластик прочный, но не ударопрочный
