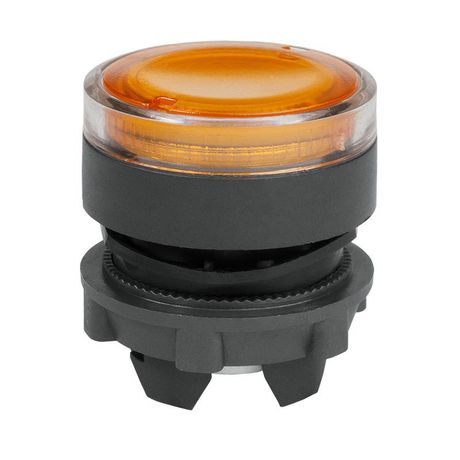

Головка кнопки OptiSignal D22 A5-PL-5 с подсветкой желтая пластик ZB5AW353 |332308| КЭАЗ

Головка кнопки OptiSignal D22 A5-PL-5 с подсветкой желтая пластик ZB5AW353 от КЭАЗ - это элемент управления с подсветкой, предназначенный для установки на лицевые панели оборудования. Подходит для сборки кнопочных узлов в промышленных системах, где важна видимость и надежность даже в сложных условиях.

Назначение и область применения

Головка кнопки OptiSignal D22 A5-PL-5 с подсветкой желтая пластик ZB5AW353 используется как световой индикатор состояния или сигнал для оператора. Она не содержит внутренних контактных групп - её необходимо комбинировать с соответствующими механизмами переключения (например, модулями с нормально замкнутыми или разомкнутыми контактами). Применяется в автоматизированных системах: станках, конвейерах, пультах управления, линиях производства. Особенно эффективна там, где требуется визуальное оповещение при работе оборудования или аварийном состоянии.

Технические характеристики

• Диаметр отверстия для монтажа: 22,3 мм
• Материал корпуса: пластик
• Цвет: жёлтый
• Подсветка: есть (встроенная, требует внешнего питания)
• Форма линзы: круглая
• Тип толкателя: цилиндрический
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Рабочий температурный диапазон: от –50 C до +55 C
• Количество постов: 1
• Тип фиксации: без фиксации - крепится за счет плотного посадочного соединения
• Количество НО/ЗК контактов: 0 - головка не имеет собственной коммутационной функции

Совместимость и монтаж

Головка кнопки OptiSignal D22 A5-PL-5 с подсветкой желтая пластик ZB5AW353 устанавливается в подготовленное отверстие диаметром 22,3 мм на передней панели устройства. Посадка осуществляется методом «надевания» - фиксация обеспечивается за счёт уплотнительного кольца и напряжения материала. Для работы подсветки требуется подключение внешнего источника постоянного или переменного тока через отдельные провода. Убедитесь, что используемые модули переключения совместимы по габаритам и типу крепления с этой головкой. Совместима с другими компонентами серии OptiSignal D22.

Безопасность и стандарты

Изделие соответствует степени защиты IP65, что позволяет использовать его в помещениях с повышенной запылённостью, влажностью или возможным воздействием брызг воды. Температурный диапазон от –50 C до +55 C гарантирует работу в холодильных камерах, на открытых площадках и в суровых климатических зонах. Соответствует требованиям промышленной безопасности для оборудования класса IEC 60947-5-1.

Преимущества

• Высокая прочность корпуса из пластика - устойчив к механическим нагрузкам и химическим воздействиям
• Яркая жёлтая подсветка хорошо заметна даже при ярком освещении
• Широкий диапазон рабочих температур делает изделие универсальным для любых условий
• Отсутствие внутренних контактов снижает риск отказа и упрощает ремонт - можно менять только головку, не трогая механизм
• Удобство замены: при выходе из строя достаточно заменить одну головку, а не весь блок управления

Ограничения применения

• Не является полноценной кнопкой - не выполняет коммутацию; обязательно нужен отдельный переключатель
• Не предназначен для частого ручного нажатия в режиме «частичного» управления - рассчитана на сигнализацию, а не на активную регулярную эксплуатацию
• Не допускается погружение в жидкости - IP65 не предусматривает длительного контакта с водой
• Пластиковый корпус менее устойчив к ударным нагрузкам по сравнению с металлическими аналогами

Примеры использования

• Жёлтая подсветка на пульте управления станка - сигнал «готов к запуску»
• Индикация предупреждающего состояния на конвейере (например, перегрев или низкий уровень смазки)
• Сигнал «осторожно!» на оборудовании с высокой опасностью
• Локальная индикация на распределительных щитах в холодильных комплексах

Практические советы

• Перед установкой проверьте точность сверления отверстия - диаметр должен быть точно 22,3 мм, иначе головка будет болтаться или не войдёт
• Для подключения подсветки используйте напряжение, указанное в документации к вашему модулю переключения - обычно 24 В постоянного тока
• Не затягивайте головку силой - она не имеет винтовой фиксации, и чрезмерное усилие может повредить уплотнение
• При использовании в условиях вибраций рекомендуется применять дополнительные демпфирующие прокладки между головкой и панелью
• При необходимости замены - просто вытяните старую головку и вставьте новую. Головка кнопки OptiSignal D22 A5-PL-5 с подсветкой желтая пластик ZB5AW353 легко заменяема без инструментов
