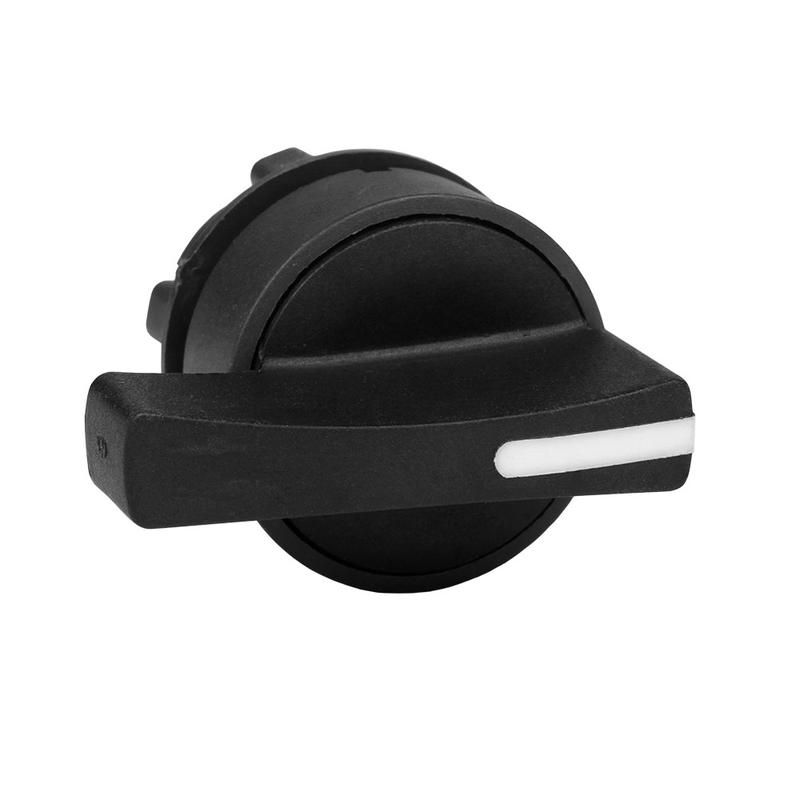

Головка переключателя OptiSignal D22 A5-SJ-5 удл. рукоятка 3 поз пластик ZB5AJ5 КЭАЗ 332278

Головка переключателя OptiSignal D22 A5-SJ-5 с удлиненной рукояткой 3 позиции пластик ZB5AJ5 - это компонент для самостоятельной сборки коммутационных устройств, предназначенная для ручного управления в промышленных системах. Бренд КЭАЗ предлагает эту модель как часть надежной серии OptiSignal, подходящую для установки в панели оборудования с требованием механической прочности и четкой фиксации положений.

Назначение и область применения

Головка переключателя OptiSignal D22 A5-SJ-5 с удлиненной рукояткой 3 позиции пластик ZB5AJ5 используется для создания трехпозиционных переключателей вручную управляемых системах. Она не содержит собственных контактов - её задача - передавать движение от рукоятки к внутреннему механизмому переключателя, который подключается отдельно. Подходит для сборки кнопочных и переключательных модулей на щитах управления, станках, конвейерах и других устройствах, где требуется точное позиционирование и долговечность.

Технические характеристики

• Тип изделия: головка переключателя с пластиковым корпусом
• Количество положений: 3 (фиксированные)
• Диаметр отверстия для монтажа: 22,3 мм
• Тип элемента управления: поворотная удлинённая рукоятка
• Механизм: с фиксацией в каждом положении - не самовозвратная
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Переднее кольцо: да, хромированное
• Цвет рукоятки: черный
• Форма линзы: круглая
• Напряжение: не применяется - головка не имеет контактной группы
• Температурный диапазон эксплуатации: от –50 C до +55 C (по описанию производителя)

Совместимость и монтаж

Головка переключателя OptiSignal D22 A5-SJ-5 с удлиненной рукояткой 3 позиции пластик ZB5AJ5 совместима с механизмами серии OptiSignal D22, имеющими соответствующий вал и крепление. Монтаж осуществляется через отверстие 22,3 мм в панели с последующим закреплением винтами с тыльной стороны. Убедитесь, что выбранный механизм имеет аналогичный тип соединения - винтовое. Головка не подходит для моделей с другим диаметром вала или типом крепления.

Безопасность и стандарты

Степень защиты IP40 обеспечивает защиту от доступа к опасным частям крупными твердыми частицами (>1 мм), но не защищает от брызг воды или пыли. Для работы во влажных средах необходимо использовать дополнительную герметизацию или выбирать модели с более высокой степенью защиты (например, IP65). Применение в соответствии с требованиями EN 60947-5-1 и ГОСТ Р 50030.5.1.

Преимущества

• Удлинённая рукоятка обеспечивает удобное управление даже при ограниченном пространстве вокруг панели
• Фиксация в трёх положениях исключает случайное переключение
• Хромированное переднее кольцо снижает риск царапин и легко моется
• Пластиковый корпус устойчив к воздействию масел и некоторых химических веществ
• Широкий диапазон рабочих температур позволяет применять в холодильных камерах и на открытых площадках

Ограничения применения

• Не предназначена для использования в условиях повышенной влажности, мытья струёй воды или запылённых помещениях - из-за IP40
• Не содержит контактов; требует отдельного механизма с нужным числом НО/ЗА контактов
• Не совместима с индикацией - цвет линзы не предусмотрен, светодиоды не поддерживаются
• Подходит только для серийных механизмов OptiSignal D22 - другие бренды или серии не гарантируют совместимость

Примеры использования

• Выбор режима работы станка: “Автомат”, “Ручной”, “Останов”
• Управление направлением движения конвейера: “Вперёд”, “Стоп”, “Назад”
• Переключение между двумя источниками питания и режимом тестирования
• Локальное управление насосами или вентиляторами на технологическом участке

Практические советы

• При заказе проверьте соответствие диаметра вала механизма - он должен точно входить в гнездо головки (22,3 мм посадка)
• Используйте шайбы и гайки с антикоррозийным покрытием при монтаже в агрессивной среде
• Не затягивайте винты слишком сильно - это может деформировать пластиковый корпус
• Если требуется защита от пыли и влаги - дополняйте сборку уплотнительными кольцами или используйте головки с IP65
• Головка OptiSignal D22 A5-SJ-5 с удлиненной рукояткой 3 позиции пластик ZB5AJ5 - идеальный выбор для замены старых моделей в рамках модернизации панелей КЭАЗ
