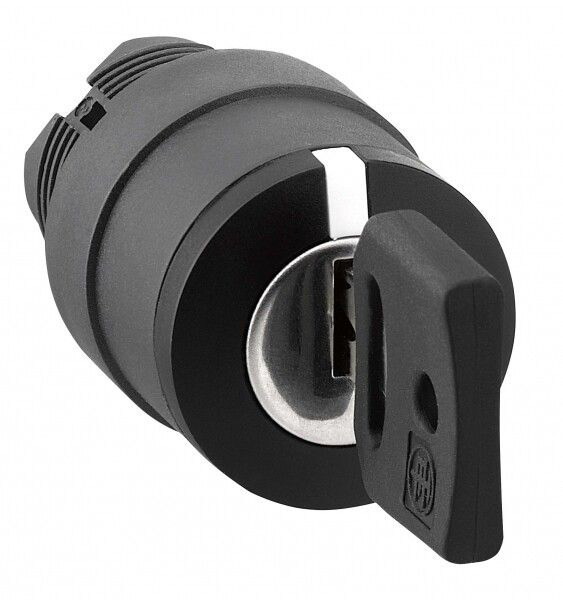

ГОЛОВКА ПЕРЕКЛЮЧАТЕЛЯ С КЛЮЧОМ ZB5AG05 | Schneider Electric APC

Головка переключателя с ключом Schneider Electric артикул zb5ag05 - это надёжная управляющая головка с ключевой блокировкой и подсветкой, предназначенная для безопасного запуска и останова оборудования в промышленной среде.

Назначение и область применения

Головка переключателя с ключом zb5ag05 используется для ручного управления электрическими цепями через три фиксированных положения. Подходит для систем, где требуется контроль доступа и предотвращение случайного включения - например, для пускателей двигателей, конвейеров, насосов и других промышленных механизмов. Устанавливается на щитах, корпусах оборудования или стенах в условиях повышенной запылённости и влаги.

Технические характеристики

• Тип управления: ключ - требует физического ключа для переключения, исключает случайное воздействие;
• Количество положений: 3 - позволяет выбирать между «выкл», «вкл» и «резервным» режимом;
• Степень защиты: IP66 - полностью защищена от пыли и мощных струй воды из любого направления;
• Диаметр отверстия для монтажа: 22 мм - совместима со стандартными круглыми отверстиями в панелях;
• Подсветка: есть - светодиодная индикация положения переключателя видна даже в темноте;
• Цвет: черный переднее кольцо и элементы управления - контрастный, невыгорающий;
• Фиксация: с фиксацией - положения удерживаются механически, без самовозврата;
• Высота: 0 мм - указывает на то, что головка плоская и не выступает над поверхностью панели после установки.

Совместимость и монтаж

Головка переключателя с ключом zb5ag05 предназначена для установки в панель с отверстием диаметром 22 мм. Монтаж осуществляется путём вставки в отверстие и фиксации гайкой снизу. Совместима с контактными модулями серии ZB5, используемыми в составе пускателей Schneider Electric. Для работы требуется внешний коммутирующий механизм - сама головка является лишь управляющим элементом, не содержит внутренних контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP66 обеспечивает работу в суровых условиях: на открытых площадках, в цехах с мойкой, на пищевых производствах. Конструкция выполнена из прочного пластика, устойчивого к химическим веществам и механическим повреждениям.

Преимущества

• Ключевая блокировка снижает риск неквалифицированного вмешательства - идеально для обслуживания и ремонта;
• Подсветка позволяет легко определить текущее положение переключателя в условиях плохого освещения;
• Плоский дизайн (высота 0 мм) не создаёт препятствий при установке в плотном оборудовании;
• Универсальная совместимость с другими компонентами серии ZB5 от Schneider Electric;
• Чёрный цвет минимизирует блики и хорошо сочетается с большинством промышленных панелей.

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкость - IP66 не равен IP68;
• Не имеет собственных силовых контактов - требует подключения к внешнему контактору или реле;
• Работает только в диапазоне температур, допустимых для комплектующих серии ZB5 (обычно –25C до +70C);
• Ключ не входит в комплект - необходимо приобрести отдельно.

Примеры использования

• Управление крупным электродвигателем на конвейере в логистическом центре;
• Запуск/останов насосной станции в водопроводной сети;
• Переключение режимов работы станка с ЧПУ - «рабочий», «обслуживание», «блокировка»;
• Автоматизация системы вентиляции в производственном помещении с ограниченным доступом.

Практические советы

• При монтаже проверьте глубину панели - головка должна свободно войти, а гайка плотно затянуться без деформации;
• Выбирайте ключи с одинаковым профилем, чтобы избежать потери или смешивания;
• Для длительной службы рекомендуется периодически проверять герметичность уплотнителей, особенно в сырых помещениях;
• Если нужна индикация состояния, убедитесь, что источник питания для подсветки соответствует напряжению вашей системы (обычно 24 В постоянного тока);
• Головка zb5ag05 отлично сочетается с кнопками ZB5 и сигнальными лампами той же серии - формируйте единый стиль управления на панели.
